IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까?

전자 인터 커넥션 산업에서 IPC는 글로벌 무역 협회를 의미합니다. IPC 클래스의 주요 목표는 조립, 생산 프로세스,전자 부품에 대한 요구 사항1957년 인쇄 회로 연구소 아래 설립되었으며, 나중에 상호 연결 및 포장 전자 회로 연구소로 변경되었습니다.
이 조직들은 정서와 요구사항을 정기적으로 발표합니다. IPC 표준은 전자 산업에서 가장 많이 받아들여지는 프로토콜 중 하나입니다.이 IPC 표준은 신뢰할 수 있는안전하고 고품질의 PCB 제품입니다.

우리는 항상 IPC 클래스 2 대 클래스 3에 대해 이야기합니다. PCB 제조 서비스에서 그 사이의 주요 차이점은 무엇입니까?

일반적으로 IPC 클래스 2는 대부분의 전자제품의 일반적인 표준입니다. 소비자 전자제품, 산업 장비, 의료 장비, 통신 전자제품, 전력 및 제어,운송, 컴퓨터, 테스트 등, 클래스 3는 자동차, 군사, 해상 항공 우주 등과 같은 더 많은 전자 장치에 더 많은 신뢰성이 필요합니다.

PTH-Copper Plating에 있는 공허점

클래스 3PCB 제조	2급 PCB 제조
PTH 구멍은 완벽하게 덮여 있습니다. PTH 구멍에 빈 공간은 전혀 없습니다.	최대 1개의 PTH 구멍에 1개의 공백이 있습니다. 공백은 작아야 합니다. PTH 구멍의 크기의 5% 미만 최대 5%의 구멍이 있습니다. 빈 공간은 굴착기에서 90도도 안 됩니다.

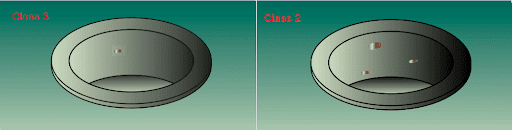

PTH의 공허점 ∼ 완성된 코팅

Voids in PTH – Finished Coating

클래스 3PCB 제조	2급 PCB 제조
전혀 공백이 없습니다. 최대 1개 구멍에 1개의 공허한 구멍 최대 5%의 구멍을 볼 수 있습니다. 구멍의 길이 5% 미만입니다. 가장 큰 빈 공간 길이는 5% 미만입니다.	한 구멍에 3개의 공허함을 넣고 최대 15%의 구멍을 볼 수 있습니다. 구멍의 길이 10% 미만입니다. 가장 큰 빈 공간 길이는 5% 미만입니다.

에치드 마크 (부품 표기)

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 2

클래스 3PCB 제조	2급 PCB 제조
새겨진 흔적은 명확합니다. 새겨진 흔적은 약간 흐려졌지만 알아볼 수 있습니다. 새겨진 흔적은 다른 구리 흔적에 대해 애정을 갖지 않습니다.	새겨진 흔적은 명확하지 않지만 알아볼 수 있습니다. 어떤 부분이 빠진다면 문자 중 50%를 넘지 않아야 합니다. 새겨진 흔적은 다른 구리 흔적에 대해 애정을 갖지 않습니다.

소다 스트로 (연금 마스크와 기본 재료 사이의 격차)

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 3

클래스 3PCB 제조	2급 PCB 제조
기본 재료와 연결된 용접 마스크는 좋은 상태입니다. 용매 마스크와 기본 재료 사이에 간격이 없습니다.	구리 너비는 변하지 않습니다. 구리 흔적은 용접 마스크로 덮여 있고, 용접 마스크는 벗겨지지 않습니다.

선도자 (보리 흔적) 간격

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 4

클래스 3PCB 제조	2급 PCB 제조
구리 흔적의 폭은 디자인과 동일합니다. 추가 구리는 전체 구리 흔적 너비의 20% 미만입니다.	최대 추가 구리는 전체 구리 흔적 너비의 30% 미만입니다.

외부 계층 원형 반지 지탱 구멍

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 5

클래스 3PCB 제조	2급 PCB 제조
패드의 중앙에 구멍이 있습니다. 최소 반지 크기는 0.05mm입니다.	반지 탈출은 안 돼 90도 미만의 반지 돌출.

외부 계층 원형 반지 지원 구멍

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 6

클래스 3PCB 제조	2급 PCB 제조
패드의 중앙에 뚫어. 최소 반지 크기는 0.15mm입니다.	반지 탈출은 안 돼 반지 파열은 90도 미만입니다.

표면 전도기 두께 (기반 및 접착)

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 7

클래스 3PCB 제조	2급 PCB 제조
미니 구리 접착은 20mm입니다.	최소 구리 접착은 25mm입니다.

비킹 (플래싱 잔류)

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 8

클래스 3PCB 제조	2급 PCB 제조
크로스 섹션을 할 때 윗부분을 굽히지 않습니다. 윙크가 있다면 최대 크기는 80mm입니다.	크로스 섹션을 할 때 윗부분을 굽히지 않습니다. 윙크가 있다면 최대 크기는 100mm입니다.

용매 잔류

에 대한 최신 회사 뉴스 IPC 클래스 2 대 클래스 3: 차이점은 무엇입니까? 9

클래스 3PCB 제조	2급 PCB 제조
막대기 밑의 용접 잔해는 0.1mm입니다 굽기 쉬운 부분에서 용접 유출이 없습니다. 구리 흔적이나 기능에 영향을 미치지 않습니다.	막대기 밑의 용접 잔액은 0.3mm입니다. 굽기 쉬운 부분에서 용접 유출이 없습니다. 구리 흔적이나 기능에 영향을 미치지 않습니다.

자세한 내용은 www.suntekgroup.net를 참조하십시오.
