원래 장소:
중국이나 캄보디아
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-023
4 레이어 플렉스 PCB 맞춤형 플렉스 회로 고주파 PCB 알루미늄 BT 하드 골드 도금 UL
Suntek 계약 공장:
ICT 및 기능성 제품 테스트를 통해 SMT, THT 및 최종 조립을 제공합니다.
Suntek은 빠른 턴어라운드 프로토타입 제작부터 대량 생산까지 모든 전자 제조 서비스 요구 사항에 대한 원스톱 솔루션을 제공합니다. 프로토타입 단계에서 설계 및/또는 생산 문제를 식별하고 생산으로 넘어가기 전에 (귀하와 협의하여) 해결할 수 있는 역량을 갖추고 있습니다.
많은 PCB 하우스가 우수한 PCB 조립 서비스를 제공한다고 주장하지만, Suntek은 실제로 약속을 이행합니다. 당사의 턴키 또는 위탁 인쇄 회로 기판 조립 서비스는 ISO ISO9001:2015 인증을 받았으며 RoHS를 준수합니다. SMD, 스루홀 및 혼합 조립 프로젝트를 처리하며, 특정 요구 사항에 따라 무료 DFM 검사 및 기능 테스트도 제공합니다. PCBA 기능은 다음과 같습니다.
기능 개요:
|
사양 |
세부 정보 |
|
재료 유형 |
FR-1, FR-4, CEM-1, 알루미늄 클래드 |
|
재료 두께(mm) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
|
레이어 수 |
1~8 레이어 |
|
최대 보드 크기 |
23.00” x 35.00”(580mm*900mm) |
|
IPC 클래스 |
Class II, Class III , Class 1 |
|
환상 링 |
5 mil/side 이상 (최소 설계) |
|
마감 도금 |
솔더(HASL), 무연 솔더(HASL), ENIG (무전해 니켈 침수 금), OSP, 침수 은, 침수 주석, 침수 니켈, 하드 골드, 기타 |
|
구리 무게 |
0.5OZ-2OZ |
|
트레이스/공간 너비 |
3 Mils 이상 |
|
드릴 간격 |
0.1mm(레이저 드릴링) |
|
도금 슬롯 |
0.036 이상 |
|
최소 구멍(완성) |
0.1mm 이상 |
|
골드 핑거 |
1~4 에지 (30~50 미크론 골드) |
|
SMD 피치 |
0.080” - 0.020” - 0.010” |
|
솔더 마스크 유형 |
LPI 광택, LPI-무광, SR1000 |
|
솔더 마스크 색상 |
녹색, 빨간색, 파란색, 검은색, 흰색, 노란색 |
|
레전드 색상 |
흰색, 노란색, 검은색, 빨간색, 파란색 |
|
CNC 라우팅 포인트 |
어떤 것이든 |
|
최소 라우팅 너비 |
0.031” |
|
스코어링 |
직선, 점프 스코어링, 패널 가장자리 대 가장자리, CNC* |
|
바디 골드 |
HARD*, IMMERSION* (최대 50 MICRON GOLD) |
|
데이터 파일 형식 |
임베더 조리개가 있는 Gerber 274x |
|
FAB. 도면 형식 |
DXF, HPGL, DWG, PDF, Gerber |
|
E.T 테스트 |
플라잉 프로브, 단면, 1up 플레이트, 클램프 쉘, 넷 리스트 |
|
카운터 싱크/카운터 보어 |
최대 0.250 직경 사용 가능 |
|
제어 임피던스 |
예 |
|
블라인드 비아/매립 비아 |
예 |
|
필 오프 마스크 |
예 |
|
탄소 |
예 |

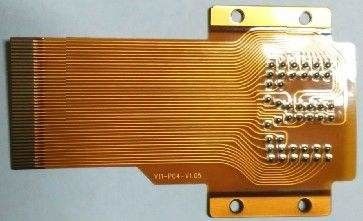

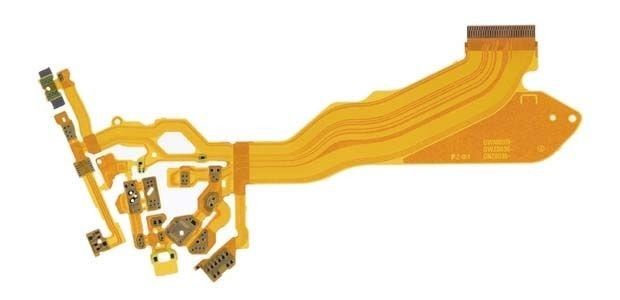

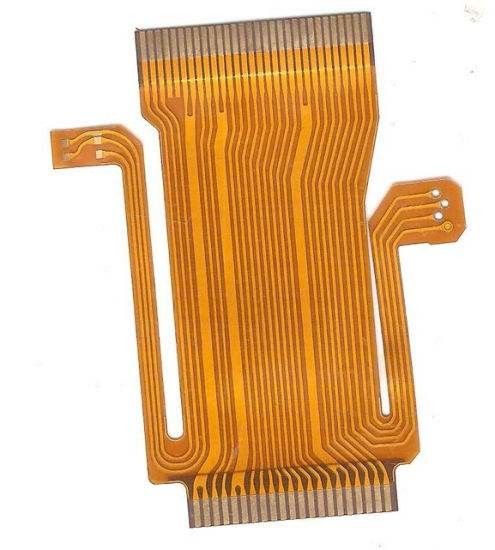

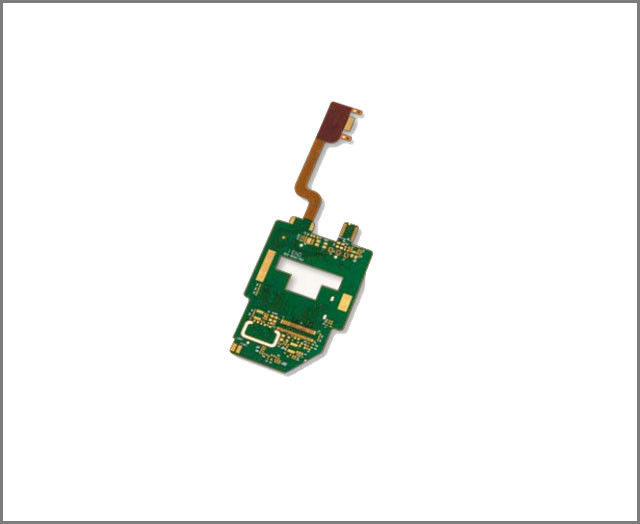

플렉스 회로 또는 플렉스 PCB는 플렉시블 커버레이 유무에 관계없이 플렉시블 기반 재료를 사용하는 인쇄 회로 및 구성 요소의 패턴 배열입니다. 플렉스
플렉스 회로 또는 플렉스 PCB는 플렉시블 커버레이 유무에 관계없이 플렉시블 기반 재료를 사용하는 인쇄 회로 및 구성 요소의 패턴 배열입니다. 이러한 플렉시블 전자 어셈블리는 경성 인쇄 회로 기판에 사용되는 동일한 구성 요소를 사용하여 제작할 수 있지만, 응용 프로그램 중에 보드가 원하는 모양(플렉스)에 맞게 조정될 수 있습니다.
플렉시블 PCB는 몇 개의 레이어를 가질 수 있습니까?
플렉시블 PCB의 경우 최대 10개 레이어.
플렉시블 PCB는 구리 두께가 얼마나 될 수 있습니까?
2oz, 일부 플렉시블 LED PCB만 헤비 구리와 같고, 플렉시블 PCB의 가장 큰 장점은 플렉스입니다. 구리가 너무 많으면 장치를 구부리기가 쉽지 않습니다.
플렉시블 PCB는 크기가 얼마나 될 수 있습니까?
플렉시블 PCB 재료: 최대 너비는 250mm입니다. 플렉시블 PCB 재료는 롤이기 때문에 각 롤 너비는 250mm이고 길이는 제한이 없으므로 플렉시블 PCB를 설계할 때 한쪽은 250mm 미만이어야 하고 다른 쪽은 신경 쓰지 않아도 됩니다.
플렉시블 PCB는 두께가 얼마나 될 수 있습니까?
0.1mm - 0.2mm, 일부 플렉시블 PCB는 0.3mm일 수 있습니다.
응용 프로그램:
LED 및 조명 장비
스마트폰
의료 장비
항공 우주 제품
계측
포장 및 배송:
플렉시블 PCB 조립 포장 및 배송
포장:
플렉시블 PCB 조립 제품은 안전한 운송을 위해 튼튼한 판지 상자에 포장됩니다. 상자는 배송 중 손상을 방지하기 위해 테이프로 밀봉됩니다.
제품은 또한 운송 중 잠재적인 충격 및 진동으로부터 추가적인 보호를 제공하기 위해 에어캡으로 포장됩니다.
각 상자에는 쉬운 식별 및 취급을 위해 제품 이름, 수량 및 취급 지침이 표시됩니다.
배송:
제품은 고객에게 시기 적절하고 안전한 배송을 보장하기 위해 신뢰할 수 있는 택배 서비스를 통해 배송됩니다.
정확한 배송을 위해 배송 주소와 연락처 정보를 다시 확인합니다. 예상치 못한 사고로부터 보호하기 위해 운송 중 제품에 보험이 적용됩니다.
제품이 배송되면 고객에게 추적 번호가 제공되어 주문을 추적하고 안전한 도착을 보장할 수 있습니다.
배송 시 고객은 수령 증거로 소포에 서명해야 합니다.
