원래 장소:
중국
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-030
SMT PCB 제조 공장 50Ω HDI PCB 보드 4L 1 N 1 보드 크기 300mmx210mm
Suntek 그룹은 PCB / FPC에 대한 원 스톱 솔루션으로 EMS 분야에서 선도적인 공급 업체입니다
케이블 조립, 믹스 기술 조립 및 박스 빌딩.
주식회사인 Suntek Electronics Co., Ltd는 중국 후난성에 위치하고 있습니다.
BLSuntek Electronics Co., Ltd는 캄보디아 칸달 지방에 위치한 새로운 시설입니다.
능력 개요:
|
딱딱한 PCB 2 - 40 + 층, 딱딱한 플렉스 PCB 1 - 10층 |
|
|
패널 크기 (max): |
21인치 x 24인치 |
|
PCB 두께: |
00.016"에서 0.120" |
|
라인 & 스페이스: |
0.003" / 0.003" 내부층, 0.004" 외부층 |
|
구멍 크기: |
00.006" Through Hole (완료된 크기) 와 0.004" Buried Via |
|
소재: |
FR4, 높은 Tg, 로저스, 하롤겐 없는 물질, 테플론, 폴리마이드 |
|
표면 가공: |
ENi/IAu, OSP, 납 없는 HASL, 몰입 금/은, 몰입 진 |
|
특수 제품: |
실명/장인 경로 (HDI 2+N+2), 딱딱한 플렉스 |

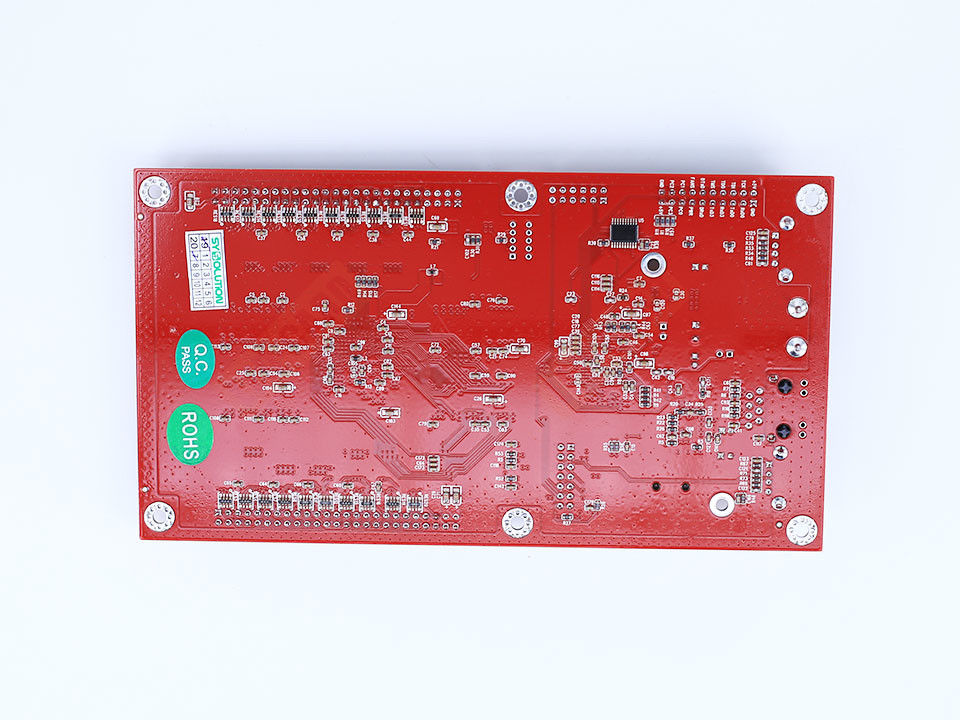

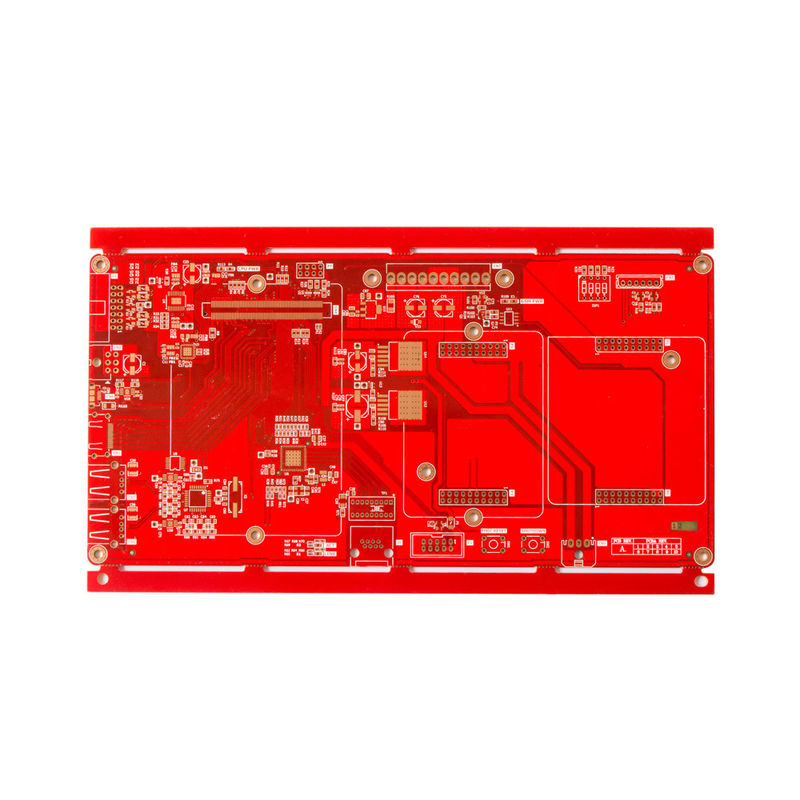

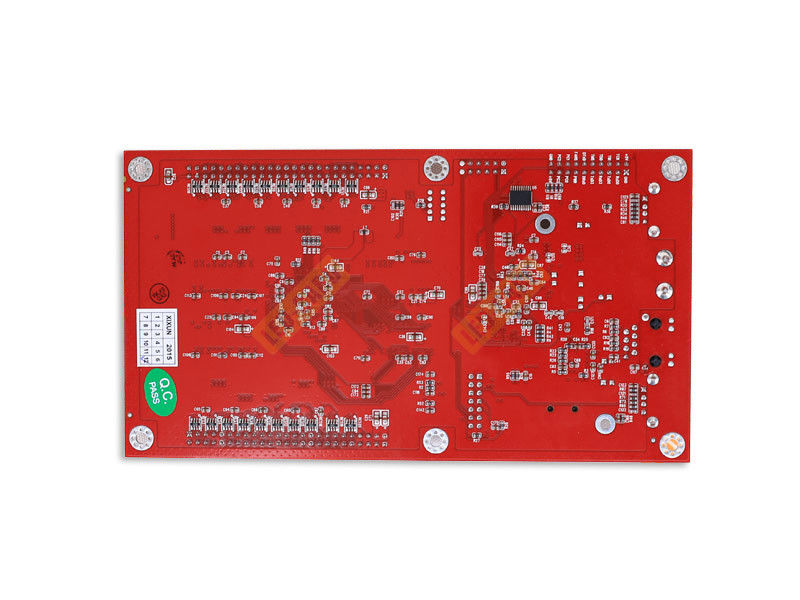

HDI PCB 보드 - 고밀도 인터 커넥터 PCB 패널
HDI PCB 보드는 고밀도 PCB 설계에서 최신 기술을 활용하는 고급 상호 연결 PCB 패널입니다. 300 * 210 mm의 보드 크기와 1.5 mm의 두께로,콤팩트하고 효율적입니다., 그것은 광범위한 응용 프로그램에 이상적입니다.
HDI PCB 보드의 주요 특징은 로저스 코퍼레이션의 RO4350B 유리 에팍시스 물질을 사용하는 것입니다. 이 물질은 280 ° C의 높은 유리 전환 온도와 <3의 낮은 변압 상수를 가지고 있습니다.48, 고 주파수 및 고속 애플리케이션에 이상적입니다. 또한 뛰어난 열 안정성과 고 온도 저항성을 가지고 있으며, 혹독한 환경에서도 뛰어난 성능을 보장합니다.
HDI PCB 보드의 핵심은 고밀도 인터 커넥터 기술입니다. 이것은 여러 회로 계층의 통합을 허용하여 더 컴팩트한 디자인과 더 높은 배선 밀도를 제공합니다.정밀 제조 프로세스는 보드가 높은 수준의 정확성과 신뢰성을 보장합니다., 비중있는 응용 프로그램에 사용할 수 있습니다.
그 성능을 더욱 향상시키기 위해 HDI PCB 보드는 스텐실 서비스를 제공합니다. 이것은 조립 중에 구성 요소의 정확한 배치,더 나은 신호 무결성 및 전반적인 성능 향상HDI PCB 보드의 콤팩트한 디자인과 뛰어난 성능은 통신, 의료 장비 및 항공 우주 시스템 등 광범위한 응용 분야에 이상적인 선택이됩니다.
요약하자면, HDI PCB 보드는 고밀도의 상호 연결 PCB 패널로 고급 상호 연결 PCB 기술을 제공합니다. RO4350B 유리 에포кси 물질, 정밀 제조,스텐실 서비스, 그것은 뛰어난 성능, 높은 신뢰성, 고온 저항을 제공합니다. 다음 프로젝트를 위해 HDI PCB 보드를 선택 하 고 고밀도 PCB 설계의 이점을 경험 합니다.
응용 프로그램:
나노회로 HDI PCB 보드는 첨단 인터커넥트 기술입니다.이 PCB 보드는 더 작고 더 강력한 장치에 대한 증가 수요를 수용 할 수 있습니다.
HDI 인터커넥트 보드는 최고 품질과 신뢰성을 보장하는 최신 몰입 금 프로세스를 사용합니다.모든 보드가 최고 수준의 성능을 갖추고 있는지 확인하기 위해 100% 테스트를 받습니다.임피던스 제어 기능으로, 이 PCB 보드는 신호의 무결성을 유지하고 간섭을 최소화할 수 있어 고속 디지털 회로에 이상적입니다.
나노 회로 HDI PCB 보드의 주요 장점 중 하나는 소형화 기능입니다. 기술이 계속 발전함에 따라 더 작고 더 컴팩트한 장치에 대한 수요가 증가했습니다.고밀도 연결 설계로, 이 PCB 보드는 더 작은 공간에 더 많은 구성 요소를 수용 할 수 있습니다. 스마트 폰, 태블릿 및 웨어러블 기기와 같은 컴팩트 소비자 전자 장치에 대한 완벽한 선택입니다.
나노 회로 HDI PCB 보드는 소형화뿐만 아니라 높은 성능을 제공합니다.고속 디지털 회로에 이상적입니다.이는 게임기, 노트북, 스마트 홈 기기와 같은 높은 처리 능력을 필요로 하는 소비자 전자제품에 완벽한 선택이 됩니다.
나노 회로 HDI PCB 보드의 적용은 소비자 전자제품에 국한되지 않습니다. 그것은 또한 항공우주, 의료 및 자동차와 같은 산업에서 널리 사용되었습니다.높은 성능과 신뢰성이 결정적인 경우다재다능성과 우수한 품질로,이 PCB 보드는 다양한 응용 프로그램에 대한 최고의 선택이되었습니다.
흰색, 검은색, 노란색, 빨간색, 파란색 등 다양한 실크스크린 색상으로 제공되며, 나노회로 HDI PCB 보드는 특정 설계 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.그 가늘고 소형 의 디자인 은 그 가 기능적 일 뿐 아니라, 하지만 시각적으로도 매력적입니다.
결론적으로, 나노회로 HDI PCB 보드는 소비자 전자제품의 세계에서 게임 변경입니다.그리고 신뢰성 때문에 다양한 응용 분야에 완벽한 선택입니다.첨단 상호 연결 기술과 몰입 금 공정으로,이 PCB 보드는 고밀도 상호 연결 PCB를위한 새로운 표준을 설정하여 품질과 성능에서 최고를 제공합니다.
포장 및 운송:
우리의 HDI PCB 보드는 조심스럽게 포장되고 배송되어 안전하게 여러분의 문앞에 도착합니다.
우리의 신중한 포장과 신뢰할 수 있는 배송 방법으로, 당신은 당신의 HDI PCB 보드가 완벽한 상태로 당신의 문 문에 도착 할 것이라고 확신 할 수 있습니다.우리의 포장 및 운송 과정에 대한 질문이 있다면, 저희에게 연락하는 것을 주저하지 마십시오. 우리는 항상 어떤 우려와 함께 당신을 도울 수 있습니다.
우리의 지원
우리는 비용 투명성을 보장합니다.
우리는 글로벌에서 부품 공급자를 가지고 있습니다.
우리는 고객들에게 일정 지연이나 제품 품질 문제에 대해 다음과 같이 알려주는 문서화된 절차를 가지고 있습니다.
(1) 고객 서비스 절차
(2) RMA 절차
(3) 8D 보고서
(4) 고객 서비스에서 PDCA ((계획- 수행-검사-행동)
우리는 24시간 이내에 불만,문제 및 문의에 응답합니다.
(1) 주간 보고서
(2) 고객 지원 팀 통신 시간을 검토
(3) 고객 만족도 설문지
판매 후 서비스:
(1) 모든 제품에 대한 1년 보증 기간
(2) FOC 수리
(3) 결함을 대체하기 위한 빠른 보상 부품.
우리 의 목표물
우리는 항상 경쟁력 있는 가격, 고품질, 빠른 배송 제품을 공급하려고 합니다.
문의사항을 직접 저희에게 보내세요
