원래 장소:
중국
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-045
HDI 딱딱한 플렉스 PCB 1 ~ 6 계층 ROHS UL Smt Pcba 제조 공장
개발 구역-창샤 시에 위치한 Suntek은 EMS의 선도적인 공급 업체 중 하나이며 10 년 이상 PCB 조립 및 케이블 조립 분야에서 지원을 제공하고 있습니다. ISO 9001:2015ISO13485, IATF16949 및 UL 인증, 우리는 전 세계 고객에게 경쟁력있는 가격으로 자격을 갖춘 제품을 공급합니다.
역량 개요:
세부 사항 |
|
소재 종류 |
FR-1, FR-4, CEM-1, 알루미늄 접착 |
재료 두께 (mm) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
계층 수 |
1~8층 |
최대판 크기 |
23.00 ′′ x 35.00 ′′ (580mm*900mm) |
IPC 클래스 |
2급, 3급, 1급 |
반지형 반지 |
5mL/사이드 또는 그 이상 (최소 설계) |
마감 접착 |
용매 (HASL), 납 없는 용매 (HASL), ENIG (전자 없는 니켈) 침수 금), OSP, 침수 은, 침수 진, 침수 니켈, 금, 기타 |
구리 무게 |
0.5OZ-2OZ |
추적/공간 너비 |
3 밀리 또는 그 이상 |
뚫어지기 공백 |
0.1mm (레이저 드릴링) |
금속 |
0.036 이상 |
가장 작은 구멍 (완료) |
0.1mm 이상 |
금손가락 |
1 ~ 4 Edge (30 ~ 50 미크론 금) |
SMD 피치 |
00.080~0.020~0.010~ |
용접 마스크 종류 |
LPI 광택, LPI 매트, SR1000 |
용접 마스크 색상 |
녹색, 빨간색, 파란색, 검은색, 흰색, 노란색 |
전설 색상 |
흰색, 노란색, 검은색, 빨간색, 파란색 |
CNC 경로점 |
어떤 것도 |
최소 노선 너비 |
0.031 |
점수 |
직선, 점프 스코어, 패널 가장자리에서 가장자리에, CNC* |
보디 골드 |
HARD*, DEMERSION* (최고 50 MICRON GOLD) |
데이터 파일 형식 |
엠베더 오프레셔가 있는 게르버 274x |
FAB. 도면 형식 |
DXF, HPGL, DWG, PDF, 게르버 |
E.T 테스트 |
비행 탐사선, 단면, 1 위판, 클램프 껍질, 네트워크 목록 |
카운터 싱크 / 카운터 구멍 |
0.250 직경까지 사용 가능 |
제어 임피던스 |
네 |
실명 횡단선/장사 횡단선 |
네 |
벗겨질 수 있는 마스크 |
네 |
탄소 |
네 |
특징:
응용 프로그램:
나노회로 HDI PCB 보드는 첨단 인터커넥트 기술입니다.이 PCB 보드는 더 작고 더 강력한 장치에 대한 증가 수요를 수용 할 수 있습니다.
HDI 인터커넥트 보드는 최고 품질과 신뢰성을 보장하는 최신 몰입 금 프로세스를 사용합니다.모든 보드가 최고 수준의 성능을 갖추고 있는지 확인하기 위해 100% 테스트를 받습니다.임피던스 제어 기능으로, 이 PCB 보드는 신호의 무결성을 유지하고 간섭을 최소화할 수 있어 고속 디지털 회로에 이상적입니다.
나노 회로 HDI PCB 보드의 주요 장점 중 하나는 소형화 기능입니다. 기술이 계속 발전함에 따라 더 작고 더 컴팩트한 장치에 대한 수요가 증가했습니다.고밀도 연결 설계로, 이 PCB 보드는 더 작은 공간에 더 많은 구성 요소를 수용 할 수 있습니다. 스마트 폰, 태블릿 및 웨어러블 기기와 같은 컴팩트 소비자 전자 장치에 대한 완벽한 선택입니다.
나노 회로 HDI PCB 보드는 소형화뿐만 아니라 높은 성능을 제공합니다.고속 디지털 회로에 이상적입니다.이는 게임기, 노트북, 스마트 홈 기기와 같은 높은 처리 능력을 필요로 하는 소비자 전자제품에 완벽한 선택이 됩니다.
나노 회로 HDI PCB 보드의 적용은 소비자 전자제품에 국한되지 않습니다. 그것은 또한 항공우주, 의료 및 자동차와 같은 산업에서 널리 사용되었습니다.높은 성능과 신뢰성이 결정적인 경우다재다능성과 우수한 품질로,이 PCB 보드는 다양한 응용 프로그램에 대한 최고의 선택이되었습니다.
흰색, 검은색, 노란색, 빨간색, 파란색 등 다양한 실크스크린 색상으로 제공되며, 나노회로 HDI PCB 보드는 특정 설계 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.그 가늘고 소형 의 디자인 은 그 가 기능적 일 뿐 아니라, 하지만 시각적으로도 매력적입니다.
결론적으로, 나노회로 HDI PCB 보드는 소비자 전자제품의 세계에서 게임 변경입니다.그리고 신뢰성 때문에 다양한 응용 분야에 완벽한 선택입니다.첨단 상호 연결 기술과 몰입 금 공정으로,이 PCB 보드는 고밀도 상호 연결 PCB를위한 새로운 표준을 설정하여 품질과 성능에서 최고를 제공합니다.
플렉스 회로 (Flex Circuit) 또는 플렉스 PCB는 유연한 커버레이 또는 유연한 커버레이가 없어도 유연한 기반 물질을 이용한 인쇄 회로 및 구성 요소의 패턴화된 배열이다.
플렉스 회로 (Flex Circuit) 또는 플렉스 PCB는 유연한 커버레이 또는 유연한 커버레이가 없어도 유연한 기반 물질을 이용한 인쇄 회로 및 구성 요소의 패턴화된 배열이다.이 유연한 전자 집합은 딱딱한 인쇄 회로 보드에 사용되는 동일한 구성 요소를 사용하여 제조 될 수 있습니다., 그러나 보드가 적용 중에 원하는 모양 (플렉스) 에 적합하도록 허용합니다.

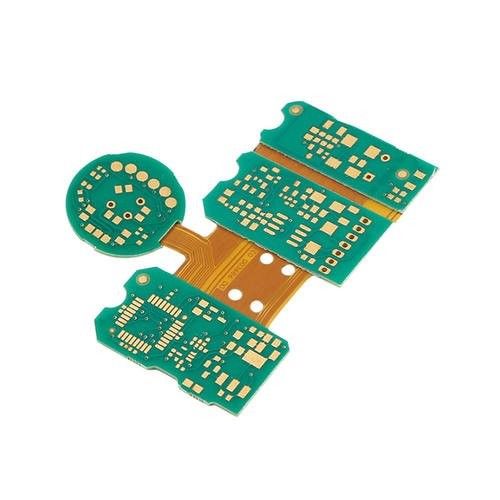

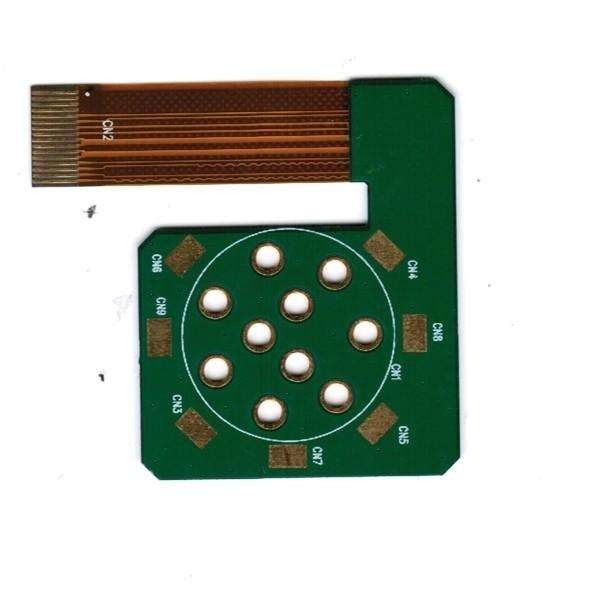

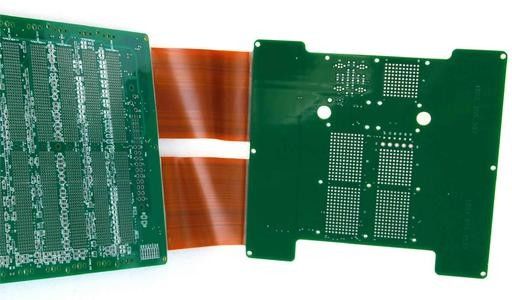

플렉스-직성 PCB는 다양한 응용 분야에 이상적으로 적합한 딱딱하고 유연한 영역으로 강조 된 인쇄 회로 보드입니다. The typical rigid-flex PCB circuit includes two or more conductive layers that comprise either flexible or rigid insulation material between each one - the outer layers may have either exposed pads or covers선도자는 딱딱한 층에 발견되며, 접착 된 구멍은 딱딱한 층과 유연한 층 모두에서 발견됩니다.
