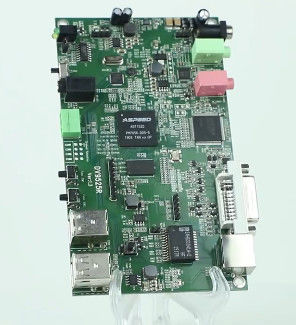

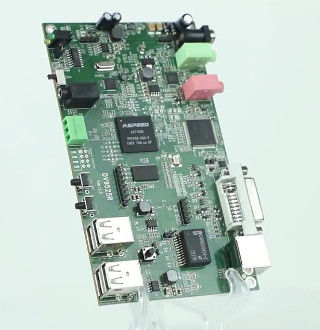

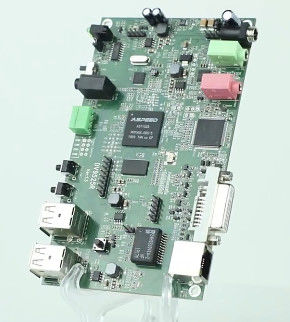

다층 PCB 조립 제조자 막 조절 PCB와 함께 새로운 에너지 회로 보드

Suntek Group은 PCB/FPC 조립, 케이블 조립, 혼합 기술 조립 및 박스 빌딩을 위한 원스톱 솔루션을 제공하는 EMS 분야의 선두 공급업체입니다.

주요 시설인 Suntek Electronics Co., Ltd는 중국 후난성에 위치해 있습니다.

신규 시설인 BLSuntek Electronics Co., Ltd는 캄보디아 칸달성에 위치해 있습니다. ISO9001:2015, ISO13485:2016, IATF 16949:2016 및 UL E476377 인증을 획득했습니다. 우리는 경쟁력 있는 가격으로 전 세계 고객에게 품질이 보장된 제품을 제공합니다.

우리는 중국과 캄보디아에 각각 1개의 제조 시설을 운영하고 있습니다.

PCB-PCBA 적용 분야:

* 자동차, 기계

* 전자 기기, 프로젝터

* 광고 기기, 모니터, 가전 제품

* 정수기, 컴퓨터, 마더보드

* 군사 장비, 에어컨

* 통신 장비, 전원 장치 등

FAQ:

Q1: PCB 제작에 어떤 파일을 사용하십니까?

A1: Gerber, BOM, 도면.

Q2: 품질을 어떻게 보장합니까?

A2: 당사 제품은 모두 100% E-테스트를 거칩니다. PCB 조립은 100% AOI, ICT, FT 및 육안 검사, BGA에 대한 100% X-ray 검사를 실시합니다.

Q3: 귀사를 방문할 수 있습니까?

A3: 물론입니다. 저희 회사를 방문해 주십시오. Suntek은 중국 후난성 창사시 싱샤 산업 단지에 위치해 있습니다.

Q4: 리드 타임은 어떻게 됩니까?

A4: 샘플 제작에는 3-5 영업일, 배치 생산에는 파일 및 수량에 따라 7-10 영업일이 소요됩니다. PCB 조립에는 15-20 영업일이 소요됩니다.

Q5: 고객의 정보와 파일을 비밀로 유지합니까?

A5: 물론입니다. 고객의 설계를 보호하기 위해 비즈니스 비밀을 유지하는 것은 우리의 기본 원칙입니다. NDA는 언제든지 서명할 수 있습니다.

Q6. 귀사와 어떻게 협력합니까?

A6: - 이메일을 통해 PCB 레이아웃 파일, BOM 목록을 보내주십시오.

- 12시간 이내에 확인 회신을 드리고, 3-5일 이내에 견적을 회신해 드립니다.

- 귀사에서 가격, 주문 및 지불 조건을 확인해 주시기를 기다립니다.

- 주문을 진행합니다.
