원래 장소:
중국/캄보디아
브랜드 이름:
Suntek
인증:
ISO9001, ISO13485, TS16949 and UL E476377
모델 번호:
SFBF1

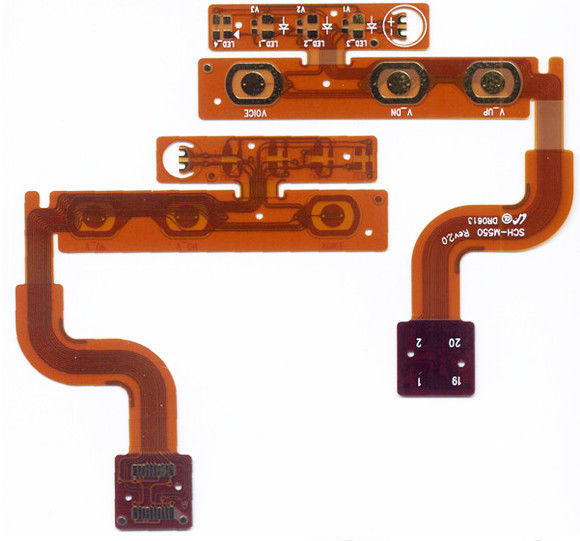

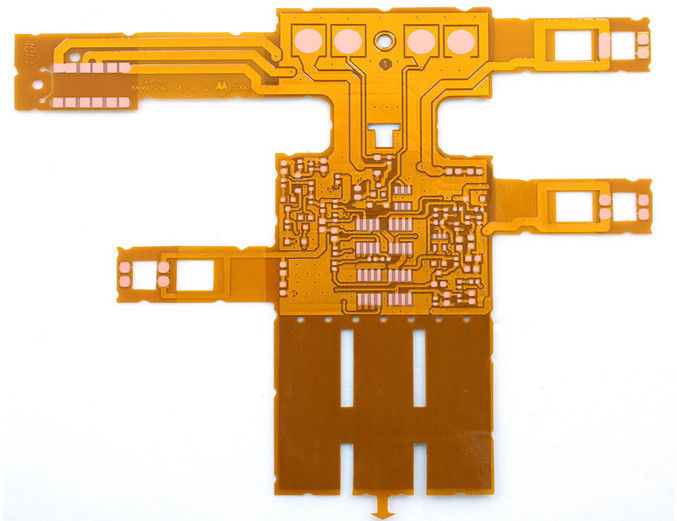

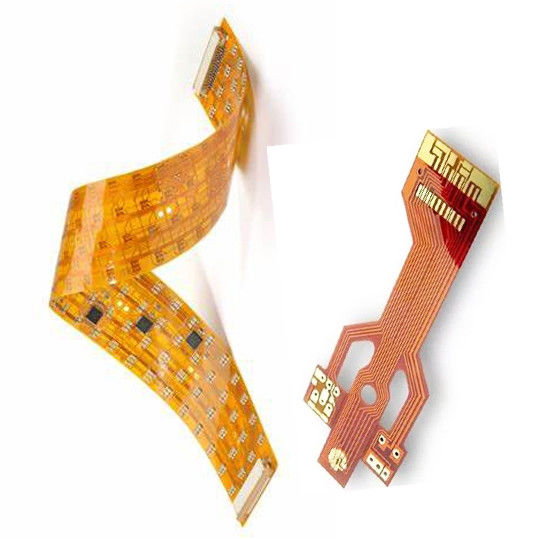

폴리이미드 연성 인쇄 회로 기판 1-12 레이어 600mm X 1200mm
저희는 우수한 제조 설비, 전문 기술, 전문 엔지니어 팀, 구매 팀, 품질 팀 및 숙련된 작업자를 보유하여 우수하고 안정적인 품질의 연성 PCB를 보장합니다.
1. FPC는 폴리이미드 라미네이트의 유선형 설계로 인해 더 나은 방열 기능을 제공합니다.
3. FPC는 매우 긴 수명을 제공하며, 최대 5억 번까지 구부릴 수 있으며 다양한 형태로 구부릴 수 있습니다.
4. FPC는 경성 PCB보다 더 큰 크기로 제작될 수 있으며, 너비는 500mm, 길이는 요청에 따라 자유롭게 제작할 수 있습니다.
5. FPC는 매우 가볍고 공간을 많이 차지하지 않습니다.
FPC 기능:
| 항목 | 기능 |
| 최소 완성 기판 두께 | 0.05mm |
| 최대 기판 크기 | 500mm*1200mm |
| 최소 레이저 드릴 구멍 크기 | 0.025mm |
| 최소 기계 드릴 구멍 크기 | 0.1mm |
| 최소 트레이스 폭/간격 | 0.035mm/0.035mm |
| 최소 단면/양면 기판 링 | 0.075mm |
| 최소 다층 기판 내부 레이어 링 | 0.1mm |
| 최소 다층 기판 외부 레이어 링 | 0.1mm |
| 최소 커버레이 브릿지 | 0.1mm |
| 최소 솔더마스크 개구부 | 0.15mm |
| 최소 커버레이 개구부 | 0.35mm*0.35mm |
| 최소 단일 종단 임피던스 허용 오차 | ‘+/-7% |
| 최소 차동 임피던스 허용 오차 | |
| 최대 레이어 수 | 12L |
| 재료 유형 | PI, Kapton |
| 재료 브랜드 | Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| 보강재 재료 유형 | FR4, PI, PET, 강철, AI, 접착 테이프, 나일론 |
| 커버레이 두께 | 12.5um/25um/50um |
| 표면 마감 | ENIG, ENEPIG, OSP, 금 도금, 금 도금+ENIG, 금 도금+OSP, Imm Silver, Imm Tin, 도금 주석 |
FAQ:
Q1: PCB 제작에 어떤 파일을 사용하십니까?
A1: Gerber, PCB, 도면.
Q2: 품질을 어떻게 보장합니까?
A2: 저희 제품은 모두 100% E-테스트를 거칩니다. PCB 조립은 100% AOI, ICT, FT 및 육안 검사, BGA에 대한 100% X-ray 검사를 거칩니다.
Q3: 귀사를 방문할 수 있습니까?
A3: 물론입니다. 저희 회사를 방문해 주십시오. Suntek은 중국 후난성 창사시 싱샤 산업 단지에 위치해 있습니다.
Q4: 리드 타임은 어떻게 됩니까?
A4: 샘플 제작에는 3-5 영업일, 파일 및 수량에 따라 배치 생산에는 7-10 영업일이 소요됩니다. PCB 조립에는 15-20 영업일이 소요됩니다.
Q5: 귀하의 정보와 파일을 비밀로 유지하시겠습니까?
A5: 물론입니다. 고객의 설계를 보호하기 위해 비즈니스 비밀을 유지하는 것은 저희의 기본 원칙입니다. NDA는 언제든지 서명할 수 있습니다.
Q6. 어떻게 함께 일합니까?
A6: - 이메일을 보내 PCB 레이아웃 파일, BOM 목록을 보내주세요.
- 12시간 이내에 회신 확인을 제공하고 3-5일 이내에 제안에 회신합니다.
- 귀사에서 가격, 주문 및 지불 조건을 확인하기를 기다립니다.
- 주문을 진행합니다.
문의사항을 직접 저희에게 보내세요
