원래 장소:
중국이나 캄보디아
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-112

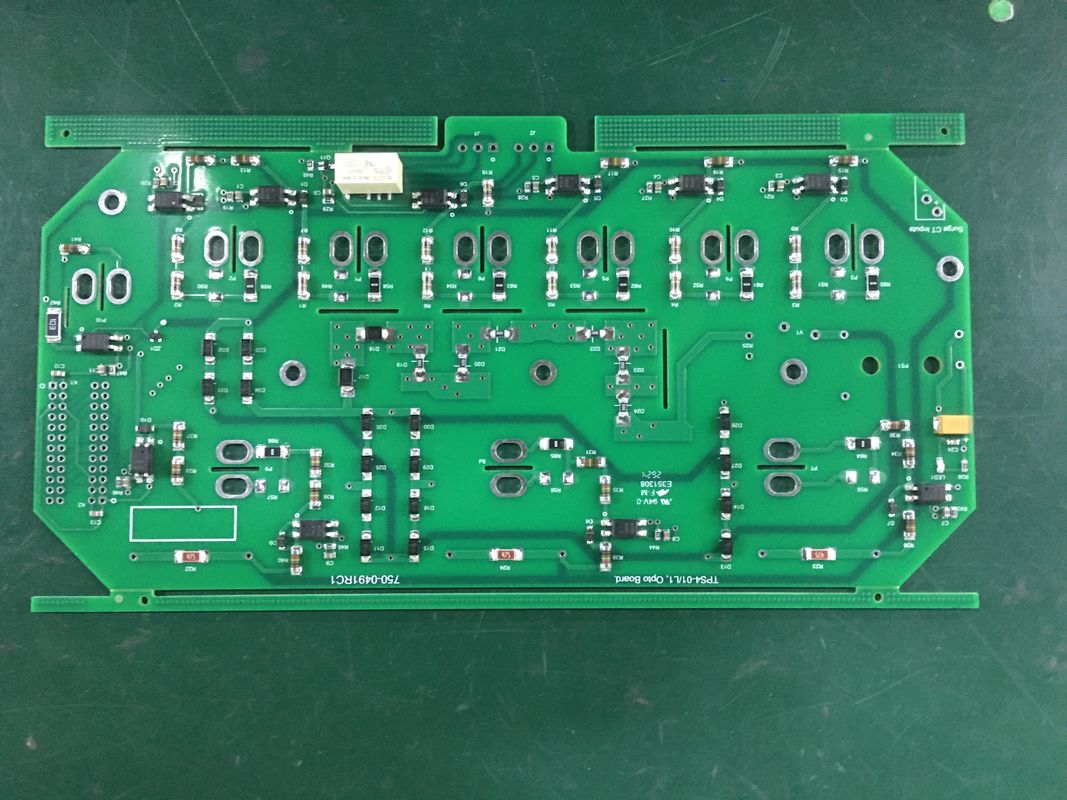

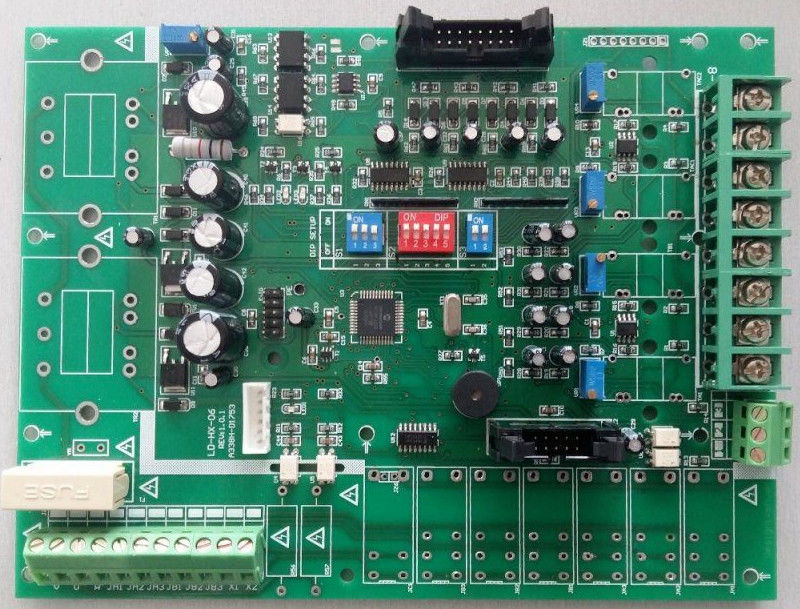

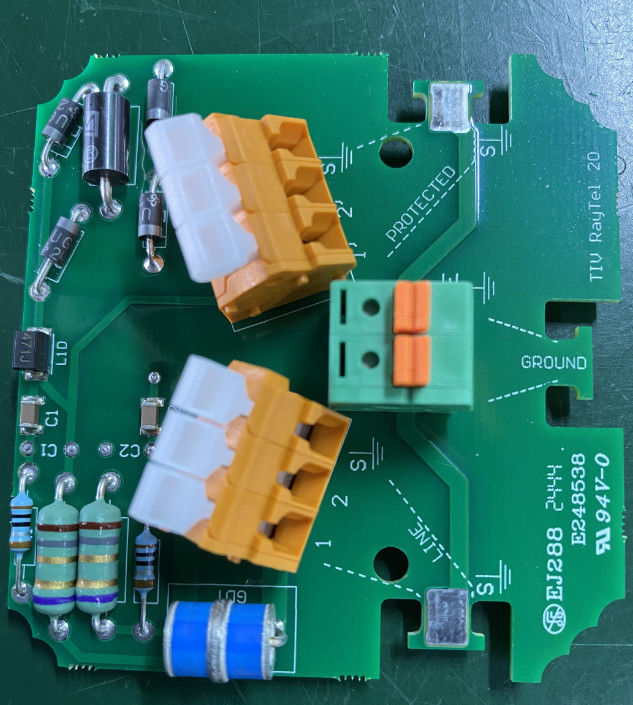

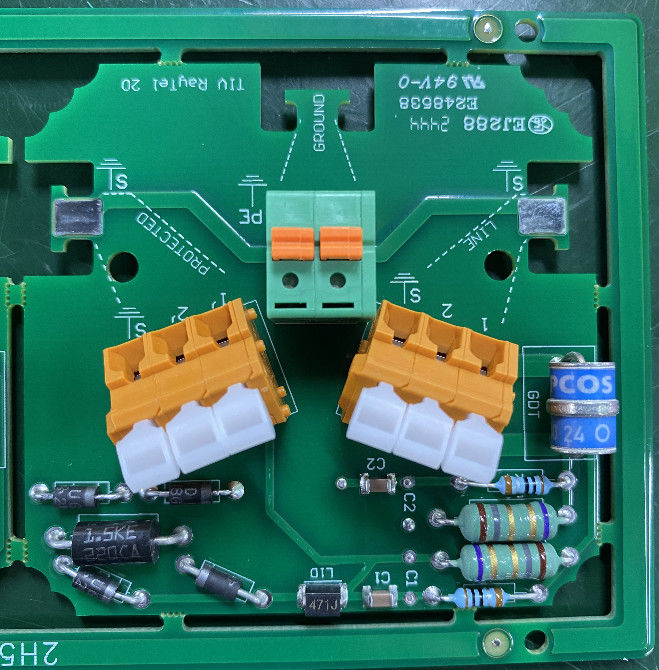

사용자 지정 PCB 및 Pcba 제조자 다층 PCB 회로 보드 사용자 지정 PCB
썬텍 계약 공장:
Suntek 그룹은 PCB / FPC에 대한 원 스톱 솔루션으로 EMS 분야에서 선도적인 공급 업체입니다
케이블 조립, 믹스 기술 조립 및 박스 빌딩.
주식회사인 Suntek Electronics Co., Ltd는 중국 후난성에 위치하고 있습니다.
BLSuntek Electronics Co., Ltd는 캄보디아 칸달 지방에 위치한 새로운 시설입니다.
역량 개요:
| 역량 개요: | |
| 레이어: | 딱딱한 PCB 2 - 24 + 계층, 딱딱한 플렉스 PCB 1 - 10 계층 |
| 패널 크기 (max): | 21인치 x 24인치 |
| PCB 두께: | 00.016"에서 0.120" |
| 라인 & 스페이스: | 0.003" / 0.003" 내부층, 0.004" 외부층 |
| 구멍 크기: | 00.006" Through Hole (Finished Size) 와 0.004" Buried Via, |
| 소재: | FR4, 고 Tg, 로저스, 하롤겐 없는 물질, 테플론, 폴리마이드 |
| 표면 가공: | ENi/IAu, OSP, 몰입 은, 몰입 진 |
| 특수 제품: | 실명/장인 경로 (HDI 2+N+2), 딱딱한 플렉스 |
정보통신기술의 급속한 발전으로 스마트폰, 무선 라우터와 같은기지국 및 기타 통신 장비는 일상 생활 및 업무에서 필수적입니다.이 장치의 인쇄 회로 보드는 부품 및 통합 회로의 조립의 기초로 작용합니다.통신을 가능하게 하는 초고속 신호와 데이터의 전송을 가능하게 하는.
통신 장비용 PCB
통신 장치 PCB는 구리 접착판에서 새겨진 전도성 구리 흔적을 사용하여 활성 및 수동 구성 요소 사이의 상호 연결을 촉진합니다.그들은 장치의 의도 된 기능에 따라 기계적 지원 및 필요한 전기 연결을 제공합니다.그러나 가장 중요한 것은 통신용으로 설계된 PCB는 허용할 수 없는 손실이나 간섭 없이 구성 요소들 사이에서 정확하고 신뢰할 수 있는 신호를 전송해야 합니다.이것은 고주파 통신 전자 장치의 고유 한 요구 사항을 충족시키기 위해 전문 재료와 제조 프로세스를 필요로합니다..
JHYPCB에서 우리는 풍부한 전문 지식을 가지고 있습니다PCB 제조소비자 전자제품에서통신 인프라를 활용하여 세계 주요 브랜드에 대한 10년 이상의 경험을우리는 엄격한 요구 사항을 완전히 이해하고 가장 까다로운 응용 프로그램에 대한 통신 PCB를 안정적으로 생산 할 수 있습니다..프로토타입 제작첨단 디자인이나 복잡한 보드의 대량 생산, 우리는 제공할 수 있는 능력을 가지고 있습니다.
통신은 PCB의 가장 중요한 하류 응용 분야입니다. PCB는 무선 네트워크, 전송 네트워크,데이터 통신 및 고정 네트워크 광대역, 그리고 그것은 일반적으로 배후판, 고주파 고속 보드와 같은 부가가치입니다.다층 PCB 보드5G는 차세대 이동통신 네트워크이고, 그 무렵에는 많은 인프라 구축 수요가 있을 것입니다.이는 통신판에 대한 수요를 크게 증가시킬 것으로 예상됩니다..
다음은 전기 통신 산업에서 PCB를 효율적으로 사용하는 가장 일반적인 응용 프로그램입니다.
