전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립

전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립

다층 통신 PCB 조립

FR4 재료 통신 PCB 조립

0.4mm-3mm 통신 PCB 조립

원래 장소:

중국이나 캄보디아

브랜드 이름:

Suntek Electronics Co., Ltd

인증:

ISO9001 ISO13485 IATF16949 UL

모델 번호:

2024-PCBA-112

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
레이어:
4 층
표면 마감:
무료 하들을 이끄세요
임피던스 제어:
그래요
LW/LS 최소:
0.05 밀리미터
소재:
FR4
보증:
1년
구리:
1oZ
두께:
0.4mm-3mm
X-레이 정밀검사:
하단 패드가 있는 BGA, OFN, QFP용
실크 스트린 색:
하얗고 검습니다
지불 및 배송 조건
최소 주문 수량
1pcs
가격
Customized products
포장 세부 사항
ESD 가방 및 상자별
배달 시간
모든 구성 요소가 키트에 포함된 후 5-7일
지불 조건
TT, 페이팔
관련 제품
저희와 연락
0086-731-84874736
지금 연락하세요
제품 설명

다층 PCB 보드를 위한 전문 통신 PCB 조립



Suntek 계약 공장:

Suntek Group은 PCB/FPC를 위한 원스톱 솔루션을 제공하는 EMS 분야의 선두 공급업체입니다.

조립, 케이블 조립, 혼합 기술 조립 및 박스 빌딩.

Suntek Electronics Co., Ltd는 주요 시설로서 중국 후난성에 위치해 있습니다.

BLSuntek Electronics Co., Ltd는 새로운 시설로서 캄보디아 칸달성에 위치해 있습니다.



기능 개요:



레이어: Rigid PCB 2 - 40+ 레이어, Rigid-flex PCB 1 - 10 레이어
패널 크기(최대): 21" x 24"
PCB 두께: 0.016" ~ 0.120"
라인 및 간격: 0.003" / 0.003" 내부 레이어; 0.004" 외부 레이어
구멍 크기: 0.006" 관통 구멍(완성 크기) 및 0.004" 매립 비아
재료: FR4, High Tg, Rogers, 할로겐 프리 재료, 테플론, 폴리이미드
표면 마감: ENi/IAu, OSP, 무연 HASL, 침수 금/은, 침수 주석
특수 제품: Blind/Buried Via(HDI 2+N+2), Rigid Flex



PCB 요구 사항

통신 장치는 복잡한 고속 부품에 대한 강력하고 안정적인 연결 솔루션을 제공하기 위해 PCB가 필요합니다. 신호 무결성은 송수신기, 안테나, 전력 증폭기 등 사이에서 신호가 이동할 때 유지되어야 합니다. 이러한 요구 사항은 일반적으로 다음을 포함합니다.

  • 고주파 성능
    많은 통신 장치 신호는 마이크로파 대역에서 고주파로 작동합니다. 예를 들어, 스마트폰은 최신 세대의 4G 및 5G 주파수 대역(700MHz ~ 5GHz)을 지원하는 멀티밴드 안테나를 통합합니다. 이는PCB 재료및 유전체 전력 손실 또는 누설 RF 전도 경로를 통한 저하 없이 적절한 신호 전송을 가능하게 하는 구조가 필요합니다. 우리는 유전율, 손실 탄젠트, 열 전도율, TCE 및 기타 매개변수를 기반으로 고주파 작동에 맞게 조정된 기판 및 라미네이션 재료를 신중하게 선택합니다.
  • 고속 신호 처리
    주파수 외에도 데이터 속도 처리량 용량도 마찬가지로 중요합니다. 멀티 Gbps Wi-Fi 6 속도를 가진 최첨단 전화기, 고대역폭 무선 인터페이스는 미세 라인 트레이스와 간격(데이터 라인에 4-6 mil 라인/간격이 일반적임)이 있는 PCB가 필요합니다. 짧은 신호 경로는 가깝게 라우팅되어 낮은 손실, 좁은 임피던스 허용 오차 라미네이트와 특성 임피던스 제어를 위한 신중한 스택업이 필요합니다. 또한 강력한 전력 분배 네트워크는 고클럭 속도로 작동하는 신호 IC 및 FPGA에 깨끗한 전력을 공급하는 데 핵심입니다. 우리는 고속 신호 경로에서 신호 무결성을 유지하기 위해 레이어 수, 트레이스 치수, 유전체 및 라미네이트 재료를 특별히 설계합니다.
  • EMI 및 크로스토크 방지
    가까운 거리에 있는 복잡한 구성 요소가 고주파에서 상호 작용하므로 통신 PCB는 트레이스 간의 원치 않는 결합을 방지해야 합니다. 짧은 신호 반환 경로, 기준면 및 적절한 구성 요소 배치는 필드 격리를 용이하게 합니다. 당사 엔지니어는 신중한 스택업 대칭, 민감한 구성 요소 주변의 선택적 절연/차폐, 트레이스 옆의 접지 스티칭 비아, 다층 보드 전체의 고속 트레이스가 있는 조밀한 레이아웃에서 EMI 방출을 제거하고 크로스토크를 최소화하기 위한 특수 처리를 사용합니다.

품질 및 신뢰성

미션 크리티컬 통신 시스템을 위한 최고 신뢰성 PCB 솔루션을 제공하려면 업계 표준을 유지하는 엄격한 프로세스 및 품질 관리가 필요합니다. ISO 9001 인증 제조업체로서, 우리는 재료 자격에서 대량 제조 모니터링에 이르기까지 강력한 인프라를 구현했습니다.

  • IPC 표준
    우리는 IPC J-STD-001, IPC-A-600 및 기타 널리 채택된 PCB 품질 사양을 기준으로 품질을 벤치마킹합니다. 당사 시설에 대한 감사는 제조된 보드의 수용 테스트 및 IPC 지침에 따른 지속적인 개선을 목표로 하는 프로세스 검토를 통해 표준 클래스 적합성을 확인합니다. IPC 인증은 규율 있고 최적화된 제조 워크플로우를 검증합니다.
  • 고급 품질 계획
    신뢰성 위험은 프로세스 제어 선택, PFMEA/DRBFM 및 성능 기준을 설정하는 테스트 차량 측정을 통해 NPI 중에 체계적으로 식별됩니다. 우리는 고객 요구 사항 및 설계 위험 평가에 따라 프로세스 자격, 검증 테스트 및 QA 샘플링 계획을 맞춤화합니다. 각 생산 가능한 설계에는 1차 통과 수율을 생성하는 관련 품질 계획이 있습니다.
  • 추적성
    원자재 수령부터 출하된 완제품 보드까지 배치/로트 추적성을 통해 ERP 소프트웨어 도구로 추적됩니다. 바코드 작업 지시는 당사의 보안 데이터베이스에서 각 제조, 검사 및 테스트 작업을 문서화하는 프로세스를 통해 보드를 따릅니다. 완전한 추적성은 고객이 신뢰할 수 있는 PCB 생산자로부터 기대하는 투명성을 제공하는 기록 보존과 함께 제공됩니다.

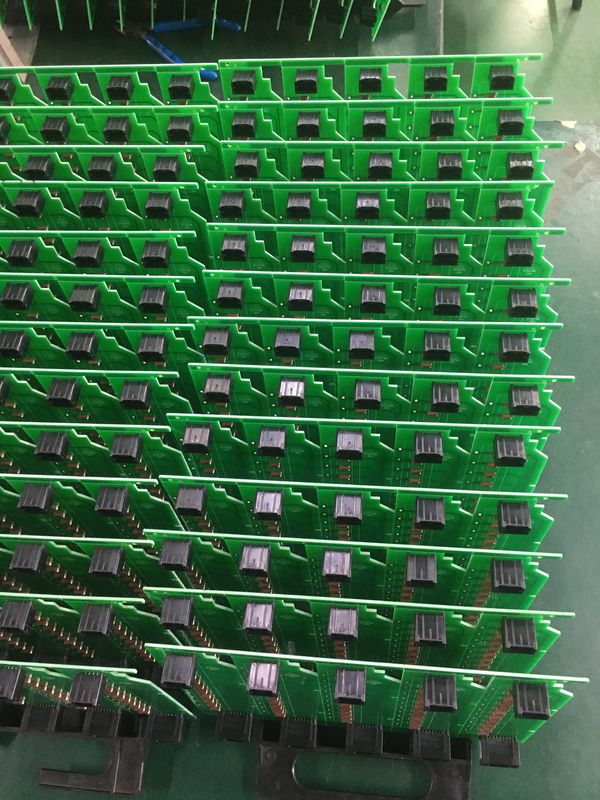

전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 0

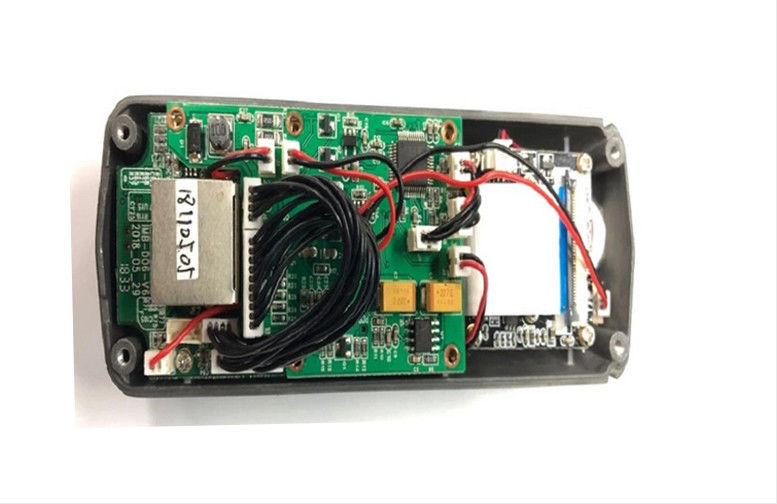

전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 1

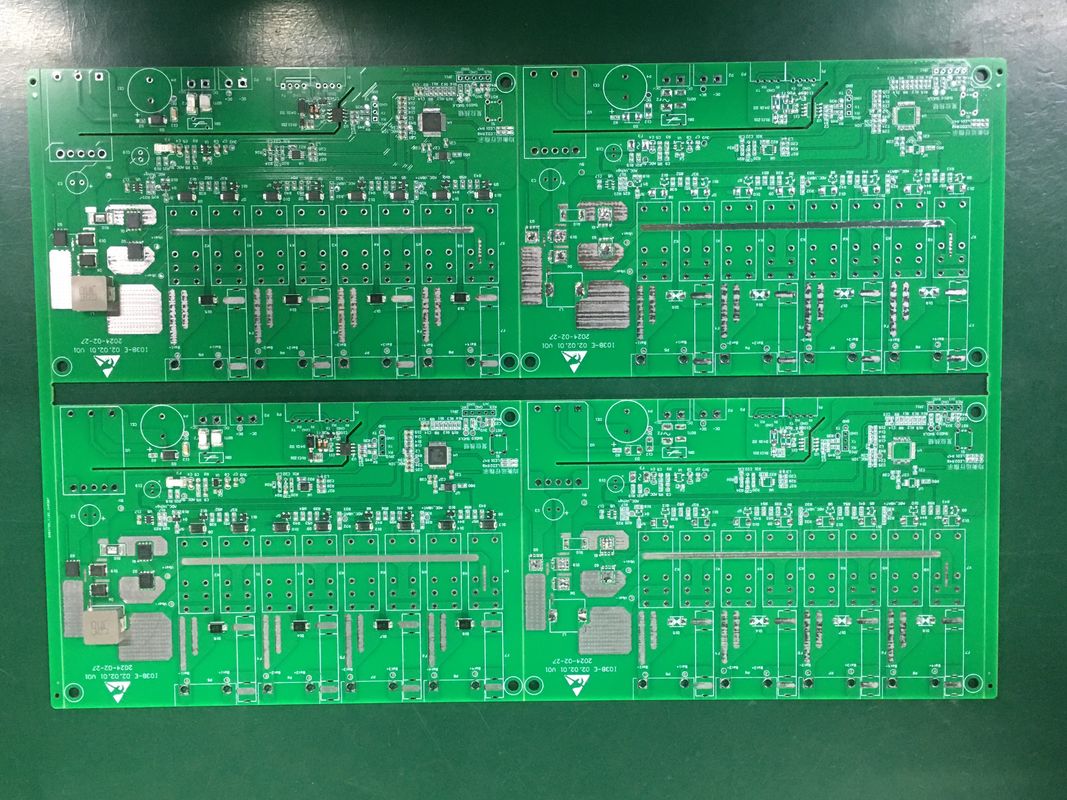

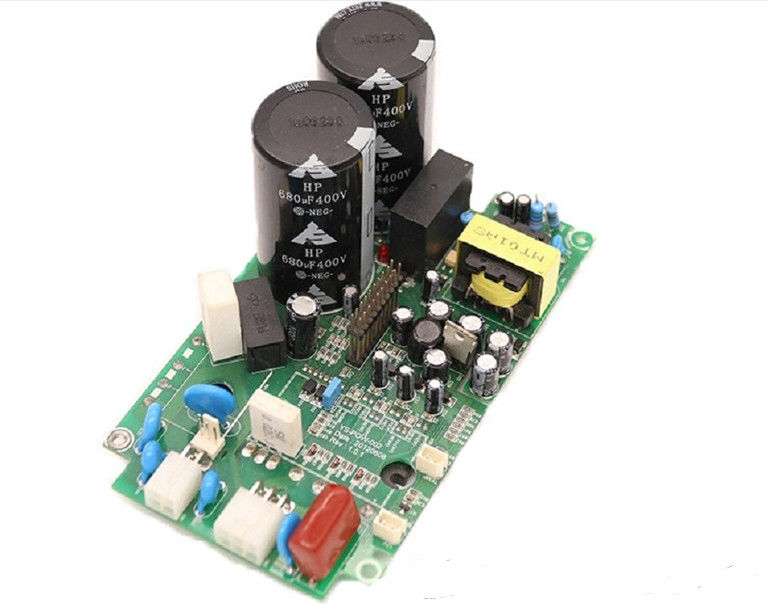

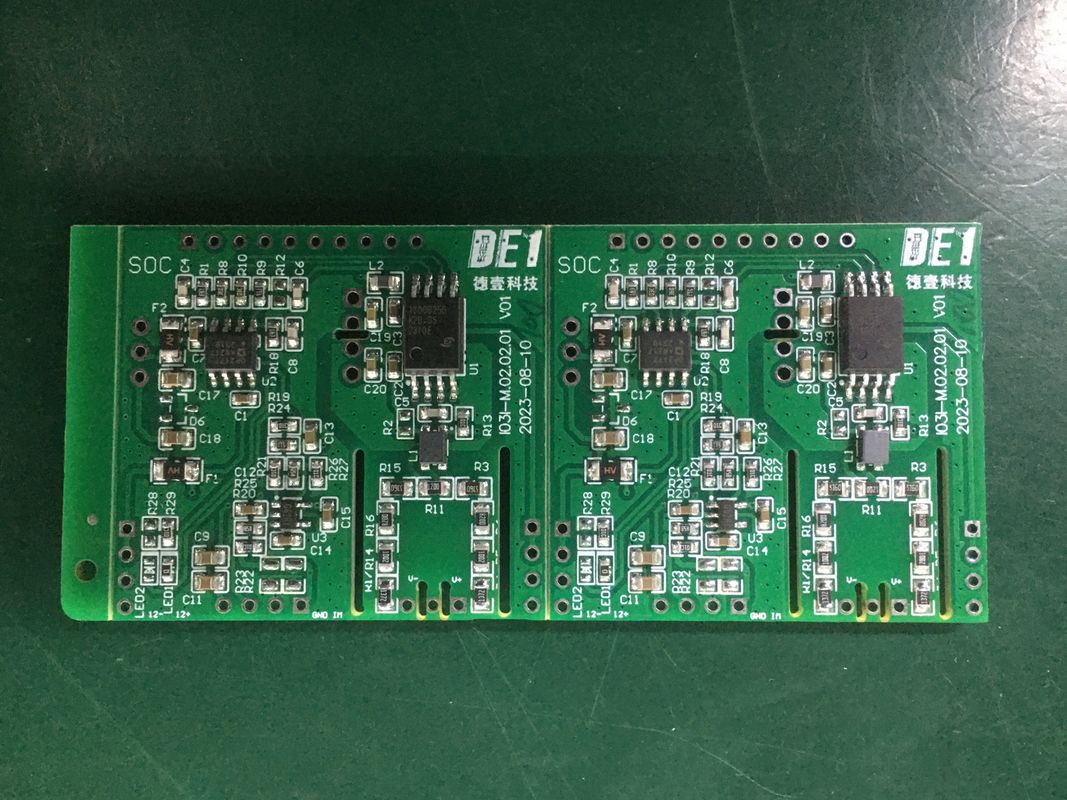

전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 2전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 3전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 4전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 5

전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 6전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 7전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 8전문 커뮤니케이션 FR4 재료와 0.4mm-3mm 두께의 다층 PCB 조립 9
