원래 장소:
중국이나 캄보디아
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-201
4층 다층 PCB 회로 보드
썬텍 계약 공장:
Suntek 그룹은 PCB / FPC에 대한 원 스톱 솔루션으로 EMS 분야에서 선도적인 공급 업체입니다
케이블 조립, 믹스 기술 조립 및 박스 빌딩.
주식회사인 Suntek Electronics Co., Ltd는 중국 후난성에 위치하고 있습니다.
BLSuntek Electronics Co., Ltd는 캄보디아 칸달 지방에 위치한 새로운 시설입니다.
역량 개요:
| 레이어: | 딱딱한 PCB 2 - 40 + 층, 딱딱한 플렉스 PCB 1 - 10층 |
| 패널 크기 (max): | 21인치 x 24인치 |
| PCB 두께: | 00.016"에서 0.120" |
| 라인 & 스페이스: | 0.003" / 0.003" 내부층, 0.004" 외부층 |
| 구멍 크기: | 00.006" 뚫고 구멍 (완료 크기) 및 0.004" |
| 소재: | FR4, 높은 Tg, 로저스, 하롤겐 없는 물질, 테플론, 폴리마이드 |
| 표면 가공: | ENi/IAu, OSP, 납 없는 HASL, 몰입 금/은, 몰입 진 |
| 특수 제품: | 실명/장인 경로 (HDI 2+N+2), 딱딱한 플렉스 |

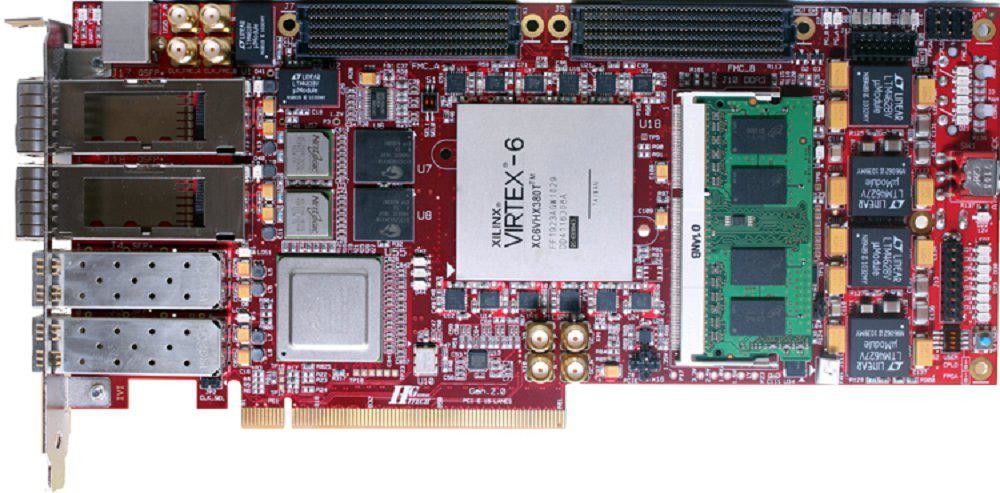

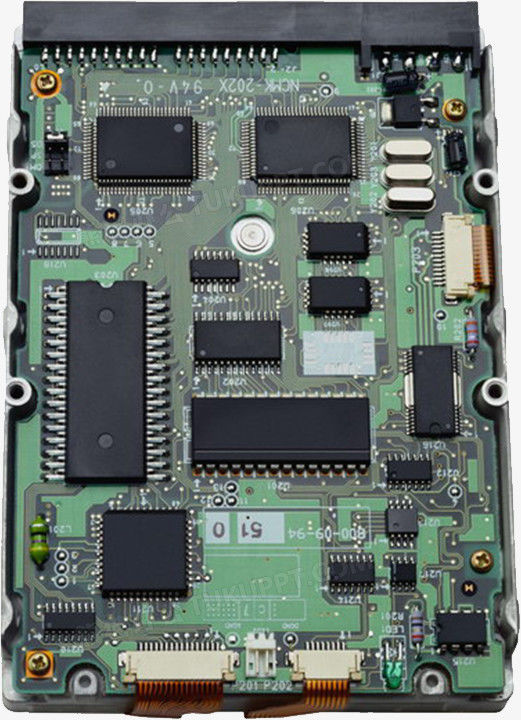

전기 통신 산업에 대한 PCB의 응용 및 유형
PCB는 통신 산업에 필수품입니다. 방송 네트워크의 PCB에서 사무실 통신의 PCB에 이르기까지인쇄 회로 보드는 전자 통신 장비를 가능하게 하는 것입니다.오늘날의 복잡한 통신 기술이 등장하기 전에 우리가 어떻게 소통했는지 상상하기는 어렵습니다.
그 장비와 내부에 있는 통신 PCB 덕분에 우리는 그 어느 때보다 빠르고 명확하고 효율적으로 서로 연결할 수 있습니다.효과적인 의사소통, 우리는 일을 위해 올바른 통신 인쇄 회로 보드가 필요합니다.
통신은 PCB의 가장 중요한 하류 응용 분야입니다. PCB는 무선 네트워크, 전송 네트워크,데이터 통신 및 고정 네트워크 광대역, 그리고 그것은 일반적으로 배후판, 고주파 고속 보드와 같은 부가가치입니다.다층 PCB 보드5G는 차세대 이동통신 네트워크이고, 그 무렵에는 많은 인프라 구축 수요가 있을 것입니다.이는 통신판에 대한 수요를 크게 증가시킬 것으로 예상됩니다..
다음은 전기 통신 산업에서 PCB를 효율적으로 사용하는 가장 일반적인 응용 프로그램입니다.
우리의 지원
우리는 비용 투명성을 보장합니다.

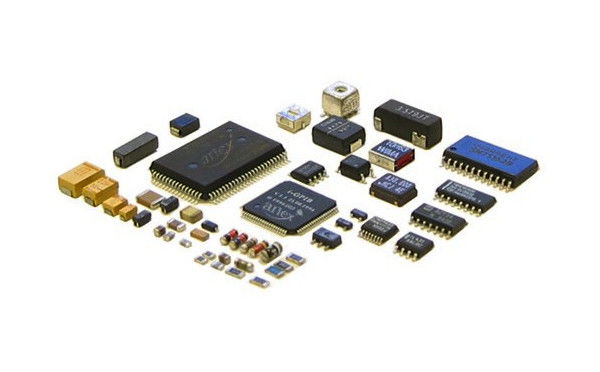

우리는 글로벌에서 부품 공급자를 가지고 있습니다.
우리는 고객들에게 일정 지연이나 제품 품질 문제에 대해 다음과 같이 알려주는 문서화된 절차를 가지고 있습니다.
(1) 고객 서비스 절차
(2) RMA 절차
(3) 8D 보고서
(4) 고객 서비스에서 PDCA ((계획- 수행-검사-행동)
우리는 24시간 이내에 불만,문제 및 문의에 응답합니다.
(1) 주간 보고서
(2) 고객 지원 팀 통신 시간을 검토
(3) 고객 만족도 설문지
판매 후 서비스:
(1) 모든 제품에 대한 1년 보증 기간
(2) FOC 수리
(3) 결함을 대체하기 위한 빠른 보상 부품.
문의사항을 직접 저희에게 보내세요
