원래 장소:
중국
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-079

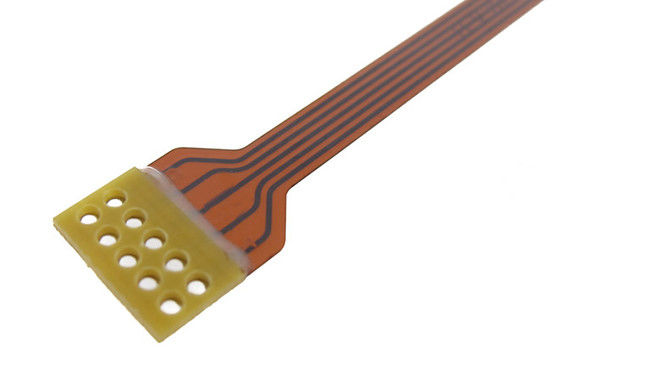

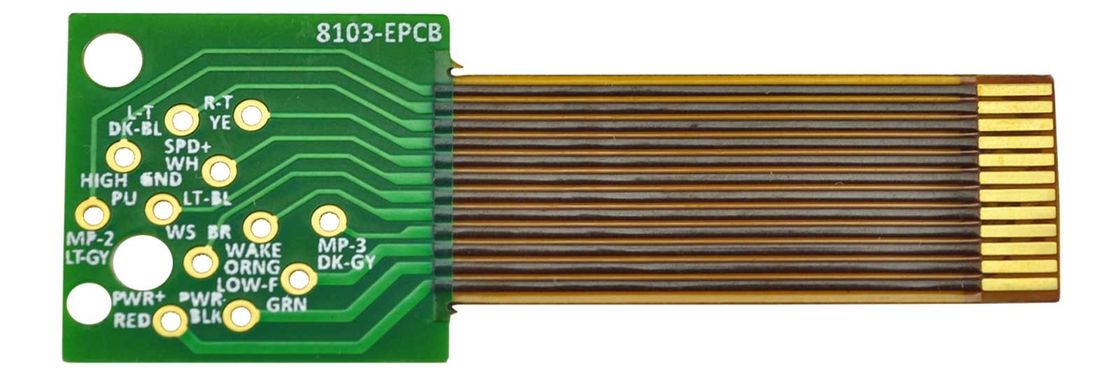

임페던스 제어 된 PCB 맨 보드 공장 UL 인증 사용 된 보안 산업
Suntek 그룹은 PCB / FPC에 대한 원 스톱 솔루션으로 EMS 분야에서 선도적인 공급 업체입니다
케이블 조립, 믹스 기술 조립 및 박스 빌딩.
주식회사인 Suntek Electronics Co., Ltd는 중국 후난성에 위치하고 있습니다.
BLSuntek Electronics Co., Ltd는 캄보디아 칸달 지방에 위치한 새로운 시설입니다.
역량 개요:
|
딱딱한 PCB 2 - 40 + 층, 딱딱한 플렉스 PCB 1 - 10층 |
|
|
패널 크기 (max): |
21인치 x 24인치 |
|
PCB 두께: |
00.016"에서 0.120" |
|
라인 & 스페이스: |
0.003" / 0.003" 내부층, 0.004" 외부층 |
|
구멍 크기: |
00.006" 뚫고 구멍 (완료 크기) 및 0.004" |
|
소재: |
FR4, 높은 Tg, 로저스, 하롤겐 없는 물질, 테플론, 폴리마이드 |
|
표면 가공: |
ENi/IAu, OSP, 납 없는 HASL, 몰입 금/은, 몰입 진 |
|
특수 제품: |

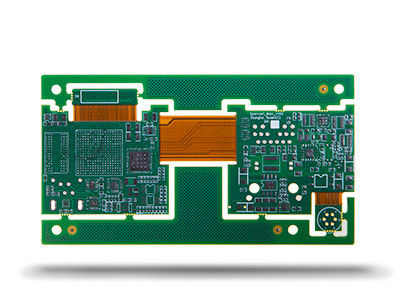

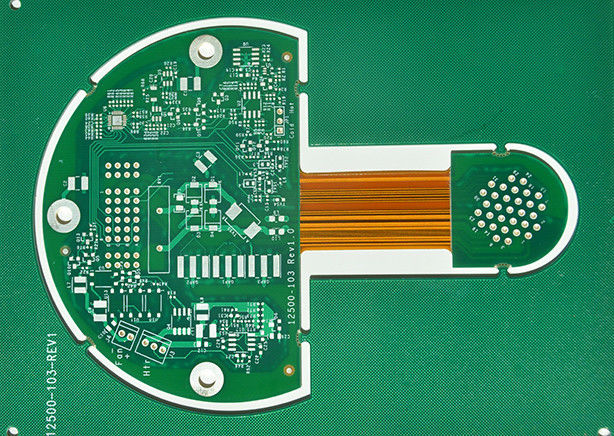

실명/장인 경로 (HDI 2+N+2), 딱딱 - 플렉스 |
인쇄 회로 보드는 가장 일반적인 이름이지만 "인쇄 된 배선 보드" 또는 "인쇄 된 배선 카드"라고도 불릴 수 있습니다.PCB 회로 의 출현 이전 에, PCB 회로 는 점 과 점 사이 의 배선 에 관한 고심 한 과정 을 통해 만들어졌다이 현상 은 와이어 단열 이 고령화 되고 균열되기 시작했을 때 와이어 연결점 과 단회로 에서 빈번 한 고장 에 이르게 하였다.
Suntek Electronics는 요청에 따라 무료 스택업과 임피던스 계산을 제공합니다. 우리의 필드 애플리케이션 엔지니어는 언제든지 당신을 도울 준비가되어 있습니다.당신이 당신의 자신의 디자인을 위해 몇 가지 조언이 필요한 경우제어형 다이렉트릭또는 당신은 우리에게 전체 스택-업 창조를 맡기기를 선호합니다.우리는 PCB 설계의 개념적 수준에서 당신의 엔지니어링 팀과 함께 작동합니다 올바른 선택에 의해 장애를 제어하는 더 나은 결과를 얻을 수 있도록PCB 라미네이트 재료그리고다층 PCB 스택업.
우리의 지원
우리는 비용 투명성을 보장합니다.
우리는 글로벌에서 부품 공급자를 가지고 있습니다.
우리는 고객들에게 일정 지연이나 제품 품질 문제에 대해 다음과 같이 알려주는 문서화된 절차를 가지고 있습니다.
(1) 고객 서비스 절차
(2) RMA 절차
(3) 8D 보고서
(4) 고객 서비스에서 PDCA ((계획- 수행-검사-행동)
우리는 24시간 이내에 불만,문제 및 문의에 응답합니다.
(1) 주간 보고서
(2) 고객 지원 팀 통신 시간을 검토
(3) 고객 만족도 설문지
판매 후 서비스:
(1) 모든 제품에 대한 1년 보증 기간
(2) FOC 수리
(3) 결함을 대체하기 위한 빠른 보상 부품.
우리 의 목표물
우리는 항상 경쟁력 있는 가격, 고품질, 빠른 배송 제품을 공급하려고 합니다.
우리는 첨단 제조 장비, 전문 기술, 전문
엔지니어 팀, 구매 팀, 품질 팀 및 관리 팀
높은 품질의 제품과 시간에 배달.우리의 제품은 널리 사용되고 있습니다
산업 제어,자동차,전자통신,의료 장비,소비용 전자제품 등
문의사항을 직접 저희에게 보내세요
