원래 장소:
중국
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-085
ENIG 표면 마감의 UPS 제품용 유연 PCB 제조
Suntek Group은 PCB/FPC를 위한 원스톱 솔루션을 제공하는 EMS 분야의 선두 공급업체입니다.
조립, 케이블 조립, 혼합 기술 조립 및 박스 빌딩.
주요 시설인 Suntek Electronics Co., Ltd는 중국 후난성에 위치해 있습니다.
신규 시설인 BLSuntek Electronics Co., Ltd는 캄보디아 칸달성에 위치해 있습니다.
기능 개요:
| 사양 | 세부 정보 |
| 재료 유형 | FR-1, FR-4, CEM-1, 알루미늄 클래드, PI |
| 재료 두께(mm) | 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
| 레이어 수 | 1~8 레이어 |
| 최대 보드 크기 | 23.00” x 35.00”(580mm*900mm) |
| IPC 클래스 | Class II, Class III, Class 1 |
| 환상 링 | 5 mil/side 이상(최소 설계) |
| 마감 도금 |
솔더(HASL), 무연 솔더(HASL), ENIG(무전해 니켈 침지 금), OSP, 침지 은, 침지 주석, 침지 니켈, 경질 금, 기타 |
| 구리 무게 | 0.5OZ-2OZ |
| 트레이스/공간 너비 | 3 Mils 이상 |
| 드릴 간격 | 0.1mm(레이저 드릴링) |
| 도금 슬롯 | 0.036 이상 |
| 최소 구멍(완성) | 0.1mm 이상 |
| 골드 핑거 | 1~4 에지(30~50 미크론 금) |
| SMD 피치 | 0.080” - 0.020” - 0.010” |
| 솔더 마스크 유형 | LPI 광택, LPI-무광, SR1000 |
| 솔더 마스크 색상 | 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색 |
| 레전드 색상 | 흰색, 노란색, 검은색, 빨간색, 파란색 |
| CNC 라우팅 포인트 | 모두 |
| 최소 라우팅 너비 | 0.031” |
| 스코어링 | 직선, 점프 스코어링, 패널 에지 투 에지, CNC* |
| 바디 골드 | HARD*, IMMERSION* (최대 50 MICRON GOLD) |
| 데이터 파일 형식 | Gerber 274x (임베더 조리개 포함) |
| FAB. 도면 형식 | DXF, HPGL, DWG, PDF, Gerber |
| E.T 테스트 | 플라잉 프로브, 단면, 1up 플레이트, 클램프 쉘, 넷 리스트 |
| 카운터 싱크/카운터 보어 | 최대 0.250 직경 사용 가능 |
| 제어 임피던스 | 예 |
| 블라인드 비아/매립 비아 | 예 |
| 필 오프 마스크 | 예 |
| 탄소 | 예 |

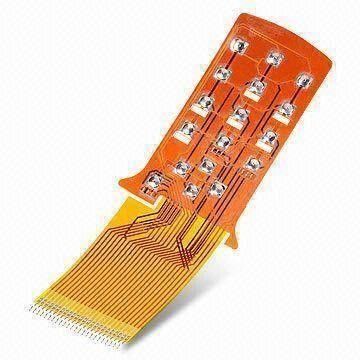

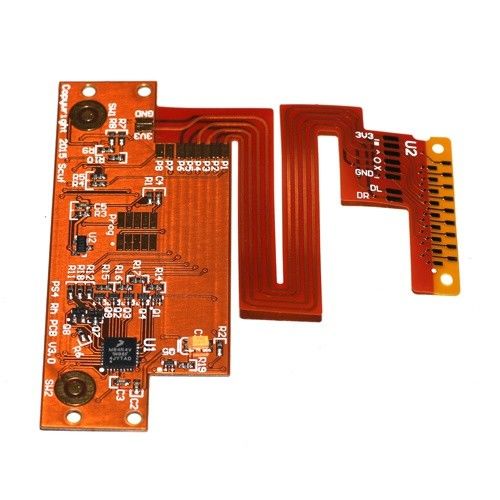

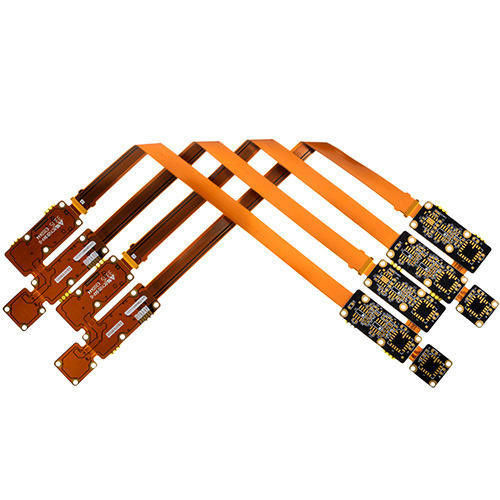

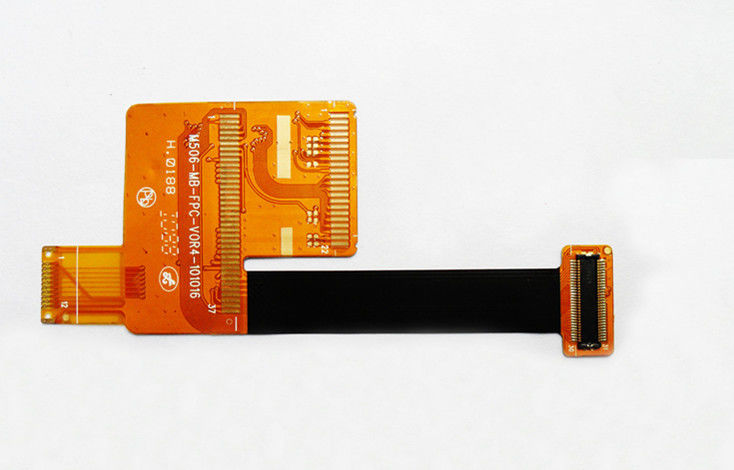

유연 PCB란?
유연 PCB, flex prints 또는 flex 회로라고도 하며 원하는 모양으로 구부릴 수 있는 특수 유형의 회로 기판입니다. 고밀도 및 고온 응용 분야에 널리 사용됩니다. 플렉스 디자인은 고온 저항성이 있는 기판 재료로 폴리이미드 또는 투명 폴리에스터 필름으로 구성되어 솔더 장착 부품에 적합합니다.
유연 회로는 구리로 만들어진 전도성 트레이스 층과 폴리이미드 유전체 층이 결합되어 있습니다. 구리 전도성 층의 두께는 0.0001’’에서 0.010’’까지 다양할 수 있으며 유전체 재료의 두께는 0.0005’’에서 0.010’’까지 다양할 수 있습니다. 전도성 구리 층을 기판에 접착하려면 접착제가 필요합니다. 때로는 증착도 구리를 기판에 부착하는 데 똑같이 유용합니다.
유연 회로 기판을 만드는 데 사용되는 재료 선택은 화학적 및 기계적 저항, 전류, 온도, 정전 용량 및 플렉싱 유형을 포함한 많은 요인에 따라 달라지므로 약간 까다롭습니다.
당사의 지원
비용 투명성, BOM 비용 분석 공유를 보장합니다.
글로벌 부품 공급업체가 있습니다.
다음과 같은 일정 지연 또는 제품 품질 문제에 대해 고객에게 조언하는 서면 프로세스가 있습니다.
(1) 고객 서비스 절차
(2) RMA 절차
(3) 8D 보고서
(4) 고객 서비스의 PDCA(Plan-Do-Check-Action)
다음과 같은 문제, 문제 및 쿼리에 24시간 이내에 응답합니다.
(1) 주간 보고서
(2) 커뮤니케이션 시간을 검토하는 고객 지원팀
(3) 고객 만족도 설문지
애프터 서비스:
(1) 모든 제품에 대해 1년 보증 기간
(2) FOC 수리
(3) 결함 교체를 위한 빠른 보상 부품.
우리의 목표
우리는 항상 경쟁력 있는 가격, 고품질, 빠른 배송 제품을 공급하기 위해 노력하고 있습니다.
고품질 제품 및 정시 배송을 보장하기 위해 고급 제조 장비, 전문 기술, 전문
엔지니어 팀, 구매 팀, 품질 팀 및 관리 팀을 보유하고 있습니다. 당사 제품은 산업 제어, 자동차, 통신, 의료 장비, 가전 제품 등에 널리 사용됩니다.
