PCB 프로토타입 제조 전기통신용 고속 회로판 조립

PCB 프로토타입 제조 전기통신용 고속 회로판 조립

빠른 회전 PCB 조립 제조

전기통신 PCB 조립 제조

PCB 프로토타입 제조

원래 장소:

중국이나 캄보디아

브랜드 이름:

Suntek/BLSuntek

인증:

ISO9001 ISO13485 IATF16949 UL

모델 번호:

F025-035

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
소재:
FR4(Tg130-Tg180), 로저스, 알루미늄, CEM
구리:
0.5온스-10온스
ROHS:
무연 또는 무연
솔더 마스크 ::
녹색, 파란색, 검정색, 빨간색, 흰색, 무광택 색상
두께:
0.4mm-5mm
레이어:
1L-32L
맞춤형:
그래요
구멍 Min. ::
00.1mm
지불 및 배송 조건
최소 주문 수량
부정은 제한했습니다
가격
Customized products
포장 세부 사항
ESD 가방 및 상자별
배달 시간
모든 구성 요소가 키트에 포함된 후 5-7일
지불 조건
T/T
관련 제품
저희와 연락
0086-731-84874736
지금 연락하세요
제품 설명

통신용 PCB 프로토타입 제작, 빠른 회로 기판 조립, 제조


Suntek Group 소개:

Suntek Group은 FCB/FPC 조립, 케이블 조립, 박스 조립을 위한 원스톱 솔루션을 제공하는 EMS 분야의 계약 공급업체입니다.

주요 시설인 Suntek Electronics Co., Ltd는 중국 후난성에 위치해 있습니다.

신규 시설인 BLSuntek Electronics Co., Ltd는 캄보디아 칸달주에 위치해 있습니다.

ISO9001:2015, ISO13485:2016, IATF 16949:2016 및 UL E476377 인증을 획득했습니다.

저희는 전 세계 고객에게 경쟁력 있는 가격으로 자격을 갖춘 제품을 제공합니다.

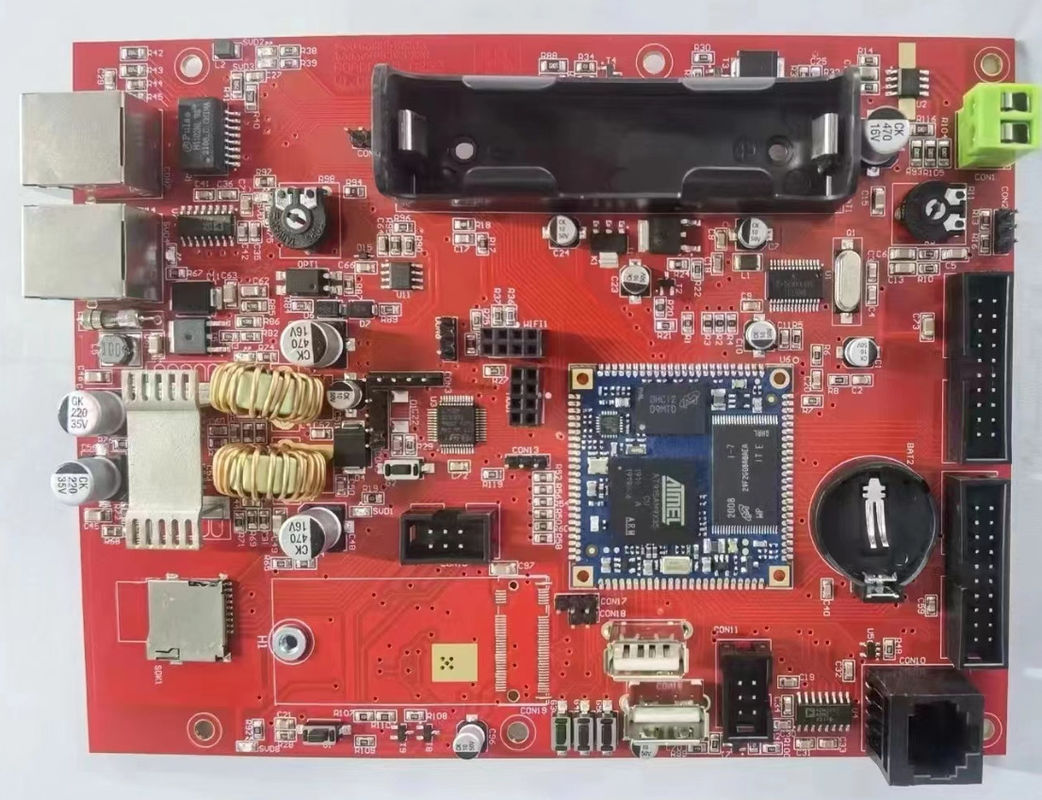

PCB 프로토타입 제조 전기통신용 고속 회로판 조립 0

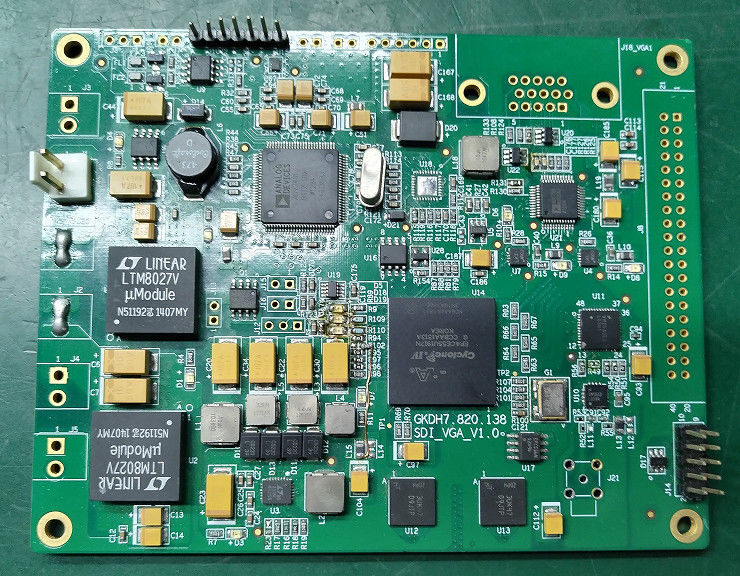

       PCB 프로토타입 제조 전기통신용 고속 회로판 조립 1



응용 분야:


통신 분야에서 회로 기판의 응용 분야는 주로 다음과 같은 측면을 포함합니다.


1. 신호 전송: 통신 회로 기판은 주로 신호 전송에 사용됩니다. 다양한 전자 부품과 회로를 통해 신호를 송신단에서 수신단으로 전송하여 통신 장치 간의 정보 교환을 가능하게 합니다.


통신 회로 기판은 유선 전송 및 무선 전송을 포함한 여러 전송 방식을 사용하여 다양한 통신 장치의 요구 사항을 충족합니다.


2. 신호 처리:통신 회로 기판은 또한 신호 처리 기능도 가지고 있습니다. 신호 전송 과정에서 통신 회로 기판은 신호 증폭, 필터링 및 복조와 같은 다양한 방법을 통해 신호를 처리할 수 있습니다.


이러한 처리 단계는 정보 교환의 품질을 보장하면서 신호 전송의 안정성과 신뢰성을 향상시킬 수 있습니다.


3. 제어 및 조절: 통신 회로 기판은 또한 통신 장비를 제어하고 조절할 수 있습니다. 회로 기판 내의 제어 칩을 통해 전송 전력, 수신 감도, 주파수 등의 통신 장비 제어 및 조절을 구현할 수 있습니다.


이러한 제어는 장비를 정확하고 신속하게 최적화하고 디버깅하여 통신 장비의 성능과 효율성을 향상시킬 수 있습니다.


4. 고장 진단: 통신 회로 기판은 또한 고장 진단을 통해 장비 유지 보수를 수행할 수 있습니다. 통신 회로 기판의 내장된 고장 진단 시스템은 장비에 대한 자체 점검 및 자체 진단을 수행하여 장비 고장을 신속하게 감지하고 제거하여 장비의 안정성과 신뢰성을 보장합니다.


5. 고주파 필터: 세라믹 기판에 사용되는 고주파 필터, 즉 고주파 세라믹 기판은 5G 네트워크 장비에 적용됩니다.


이는 통신 속도가 더 빨라진다는 것을 의미합니다. 이전에는 TV 시리즈를 다운로드하는 데 한 시간이 걸렸지만, 이제 5G 및 6G 네트워크를 사용하면 몇 초 만에 완료할 수 있습니다. 정보를 수신하는 속도가 더 빨라지고 기술은 더욱 발전할 것입니다.


6. 기지국 안테나, 기지국 수동 전력 분배기, 기지국 필터, 기지국 결합기: Coherent Electronics는 대화형 플랫폼에서 투자자의 질문에 답변하면서 고주파 통신 분야의 회로 기판이 주로 기지국 안테나, 기지국 수동 전력 분배기, 기지국 필터 및 기지국 결합기에 적용되며, 이는 모두 이동 통신 시설이라고 밝혔습니다.


결론적으로, 회로 기판은 통신 분야에서 널리 사용되며 현대 통신 시스템의 필수적인 부분입니다.




EMS 장점:

1) 엄격한 제품 책임, IPC-A-610 표준 준수

2) 모든 팀은 유창한 영어를 구사할 수 있습니다.

3) PDCA 관리 도구

4) 100% E-test, 100% 육안 검사, IQC, IPQC, FQC, OQC 포함

5) 100% AOI 검사, X-ray, 3D 현미경 및 ICT 포함

6) 고전압 테스트, 임피던스 제어 테스트

7) ISO9001, ISO13485, IATF16949 및 UL 인증

8) 최소 주문 수량 없음

9) 소량에서 중량 생산에 집중

10) 빠르고 정시 납품

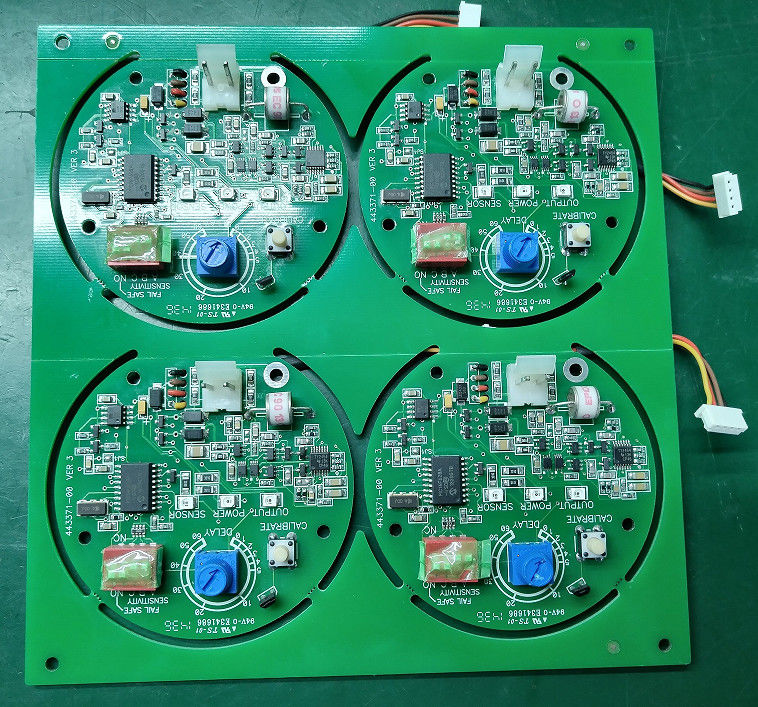

PCB 프로토타입 제조 전기통신용 고속 회로판 조립 2





원스톱 EMS 서비스:


OEM 서비스

레이어 1-32 레이어 구리 무게 0.5 oZ~10 oZ
재료   FR4(Tg 135-Tg180) 94v0, Rogers, 알루미늄 보드 절단  전단, V-score, 탭 라우팅
보드 유형 Rigid, flexable, rigid-flexable   실크 스크린 단면, 양면 녹색 LPI 등
보드 모양 직사각형, 원형, 슬롯, 컷아웃 등 설계 파일 형식 Gerber, CAD, .BRD
보드 두께 0.2~5.0mm, Flex 0.01~0.25 BOM 형식  Excel, PDF




생산:

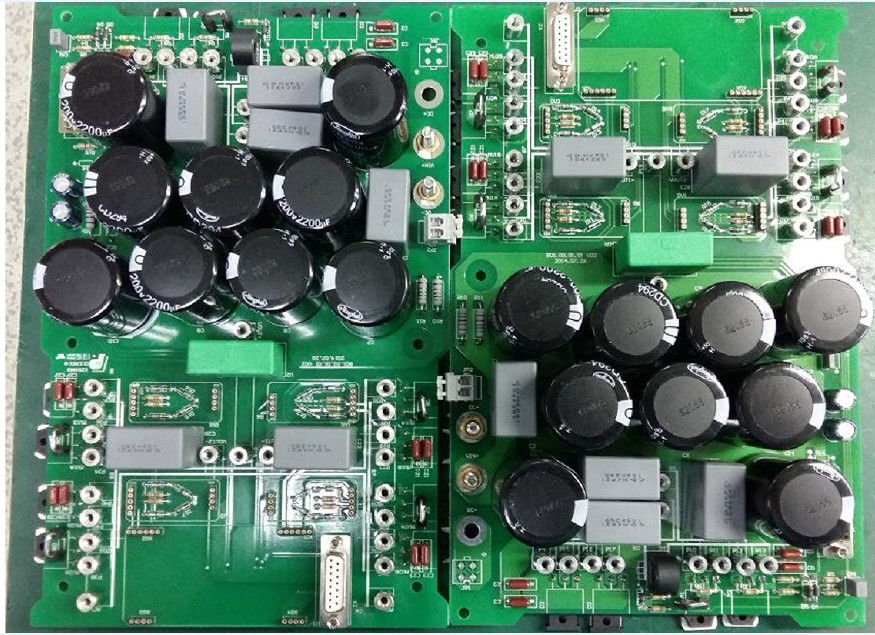

PCB 프로토타입 제조 전기통신용 고속 회로판 조립 3




Suntek Group이 제공할 수 있는 것:

1. PCB 및 FPC 베어 보드

2. PCB 및 FPC 조립

3. 부품 구매 및 재료 맞춤화

4. 턴키 박스 조립의 원스톱

5. 혼합 기술 혼합 조립

6. 케이블 조립 및 와이어 하네스

7. 소량/중량/대량 PCB 조립

8. X-ray 검사를 통한 BGA/QFN/DFN

9. IC 프로그래밍/AOI/ICT/기능 테스트



PCB 조립 FAQ:

1. 원스톱 서비스란 무엇입니까?

부품 구매, PCB 제작 및 PCB 조립 작업부터 Suntek에서 모두 처리하여 고객의 시간과 비용을 절약할 수 있도록 지원합니다.


2. 품질 보증 기간은 얼마나 됩니까?

12개월입니다.


3. 대체 솔루션을 제공합니까?

저희는 국내에 안정적이고 신뢰할 수 있는 공급망을 보유하고 있습니다. 일부 부품은 BOM 목록에 원래 포함되어 있으며, 고객의 승인을 받은 후 전문적인 대체 부품을 사용하여 비용을 절감하거나 리드 타임을 단축합니다.


4. 와이어 하네스 또는 박스 빌딩 서비스를 제공합니까?

예, 고객에게 원스톱 EMS 솔루션을 제공합니다.


5. 일반적인 리드 타임은 얼마입니까?

PCB/FPC 베어 보드의 경우 일반적으로 2주입니다.

PCB 조립의 경우 부품 구매를 포함하여 일반적으로 3-4주입니다.


6. MOQ는 무엇입니까?

MOQ 요구 사항이 없습니다. 1개도 허용됩니다.



저희는 고품질 제품과 정시 납품을 보장하기 위해 첨단 제조 장비와 기술, 전문 엔지니어 팀, 구매 팀, 품질 팀 및 관리 팀을 보유하고 있습니다.

저희 제품은 산업 제어, 자동차, 통신, 의료 장비, 가전 제품 등에 널리 사용됩니다.





PCB 프로토타입 제조 전기통신용 고속 회로판 조립 4






PCB 프로토타입 제조 전기통신용 고속 회로판 조립 5






PCB 프로토타입 제조 전기통신용 고속 회로판 조립 6













문의사항을 직접 저희에게 보내세요
