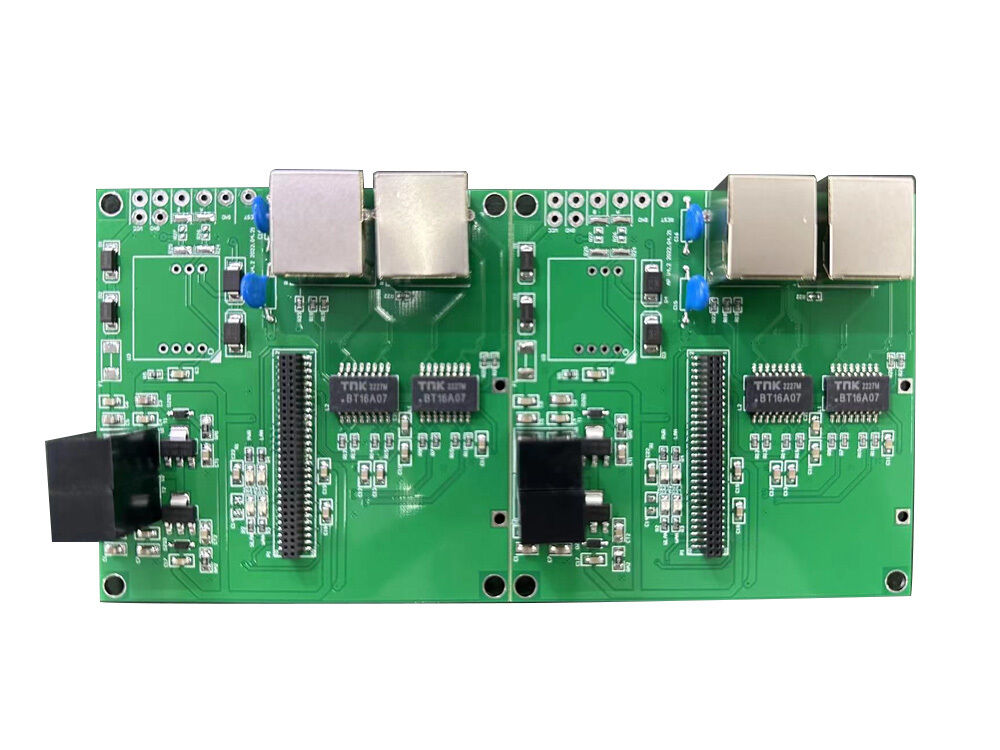

고 Tg170 및 고 Tg180 통신 PCB 어셈블리, 산업용 애플리케이션 및 전자 시스템에 솔루션 제공

제품 설명:

통신 PCB 어셈블리는 현대 통신 시스템의 엄격한 요구 사항을 충족하도록 설계된 매우 진보되고 안정적인 솔루션입니다. 이 제품은 정교한 6레이어 PCB 구성을 특징으로 하며 탁월한 신호 무결성, 향상된 전기적 성능 및 탁월한 기계적 강도를 보장합니다. 다층 설계는 복잡한 회로 레이아웃과 고밀도 구성 요소를 수용하는 데 필수적이므로 강력한 통신 기능이 필요한 애플리케이션에 이상적입니다.

이 통신 PCB 어셈블리의 핵심에는 HDI(High-Density Interconnect) PCB 보드 기술이 있습니다. HDI PCB는 소형 고성능 통신 장치에 중요한 더 미세한 라인과 공간, 더 작은 비아, 더 높은 연결 패드 밀도를 지원하는 능력으로 유명합니다. 이 어셈블리에 HDI 기술을 사용하면 더 작은 폼 팩터에서 더 많은 기능을 사용할 수 있으므로 제조업체는 더 효율적이고 컴팩트한 통신 장비를 생산할 수 있습니다.

임피던스 제어는 이 통신 PCB 어셈블리의 중요한 기능으로, 신호 전송이 보드 전체에서 안정적이고 왜곡 없이 유지되도록 보장합니다. 제어된 임피던스는 신호 반사와 누화를 최소화하여 전반적인 신호 품질과 신뢰성을 향상시키기 때문에 고주파수 통신 회로에서 매우 중요합니다. 이 기능은 신호 무결성 유지가 가장 중요한 고속 데이터 전송 및 민감한 RF 신호와 관련된 애플리케이션에 특히 중요합니다.

이 제품에 사용할 수 있는 표면 마감 옵션에는 ENIG(Electroless Nickel Immersion Gold) 및 HASL(Hot Air Solder Leveling) 무연이 포함됩니다. ENIG 마감 처리는 뛰어난 내식성과 긴 보관 수명을 갖춘 평평하고 납땜 가능한 표면을 제공하므로 미세 피치 구성 요소 및 고급 조립 공정에 매우 적합합니다. 반면, HASL 무연 마감은 안정적인 솔더 조인트와 우수한 습윤성을 보장하는 환경 친화적인 옵션입니다. 이러한 표면 마감은 통신 PCB 어셈블리가 엄격한 품질 표준을 충족하고 다양한 어셈블리 기술과 호환되도록 보장합니다.

이 통신 PCB 어셈블리의 또 다른 주목할만한 특성은 설계에 통합된 다양한 비아 유형입니다. 이 제품은 PCB의 전기적 성능과 라우팅 유연성을 종합적으로 향상시키는 스루홀, 블라인드 및 매립 비아를 특징으로 합니다. 스루홀 비아는 보드 전체를 통과하고, 블라인드 비아는 전체 보드를 통과하지 않고 외부 레이어를 하나 이상의 내부 레이어에 연결하며, 베리드 비아는 내부 레이어만 연결합니다. 이러한 다양한 비아 유형 덕분에 신호 경로 최적화, 기생 인덕턴스 감소, 부품 밀도 증가 등이 모두 탁월한 통신 성능에 기여합니다.

이 통신 PCB 어셈블리는 품질, 정밀도 및 혁신에 대한 헌신으로 유명한 평판이 좋은 제조업체에서 제조되었습니다. 제조업체는 최첨단 제조 기술과 엄격한 품질 관리 조치를 사용하여 각 PCB 어셈블리가 최고의 산업 표준을 충족하는지 확인합니다. 이 제조업체가 제공하는 주요 기능 중 하나는 PCB 스택 내에 두꺼운 구리 층을 포함한다는 것입니다. 두꺼운 구리는 보드의 전류 운반 용량을 향상시키고, 열 관리를 개선하며, 어셈블리의 전반적인 내구성을 높입니다. 이로 인해 통신 PCB 어셈블리는 전력 집약적인 통신 장치 및 까다로운 작동 환경에 특히 적합합니다.

요약하면, 통신 PCB 어셈블리는 고급 HDI PCB 기술, 6층 구조, 정밀한 임피던스 제어, 다양한 비아 유형, ENIG 및 무연 HASL과 같은 프리미엄 표면 마감 옵션을 결합한 최고급 제품으로 돋보입니다. 두꺼운 구리 통합과 제조업체의 전문적인 장인정신을 통해 이 어셈블리는 뛰어난 전기적 성능, 기계적 견고성 및 장기적인 신뢰성을 제공합니다. 복잡한 신호와 엄격한 환경 조건을 처리할 수 있는 우수한 PCB 어셈블리가 필요한 최첨단 통신 장비를 구축하려는 제조업체와 개발자에게 이상적인 선택입니다.

특징:

• 제품 이름: 통신 PCB 어셈블리
• 사양: PCB 맞춤형 크기
• 표면 마무리: ENIG, HASL 무연
• 임피던스 제어: 예
• PCB 품질 시스템: ROHS 준수
• Viatype: 스루홀, 블라인드, 매립
• 고품질 PCB 어셈블리를 전문으로 하는 신뢰할 수 있는 제조업체에 의해 설계되었습니다.
• 안정적인 통신 성능을 보장하는 향상된 서지 보호 기능
• 최적의 회로 안전을 위해 통합된 고급 서지 보호 메커니즘

기술적인 매개변수:

신청:

스루홀(Through Hole), 블라인드(Blind), 매립형(Buried) 비아 등 6개 레이어와 고급 비아 유형을 갖춘 통신 PCB 어셈블리는 빠르게 진화하는 5G 통신 분야의 필수 구성 요소입니다. 이 제품은 현대 통신 시스템의 고성능 요구 사항을 충족하도록 세심하게 설계 및 제조되어 안정적인 신호 전송과 향상된 연결성을 보장합니다. 맞춤형 PCB 솔루션으로서 크기와 사양의 유연성을 제공하므로 제조업체는 보드를 특정 장치 요구 사항 및 애플리케이션 시나리오에 맞게 조정할 수 있습니다.

이 통신 PCB 어셈블리의 주요 적용 사례 중 하나는 기지국, 신호 중계기 및 네트워크 라우터와 같은 5G 인프라 장비에 있습니다. 설계에 통합된 두꺼운 구리 층은 뛰어난 전류 전달 용량과 열 관리를 제공하며, 이는 5G 통신 하드웨어에서 일반적인 고주파 신호 및 전력 수준을 처리하는 데 중요합니다. 따라서 이 제품은 내구성과 일관된 성능이 가장 중요한 실외 및 산업 환경에 특히 적합합니다.

또한, 이 PCB 어셈블리는 콤팩트하면서도 고효율의 회로 기판을 요구하는 통신 장치에 널리 사용됩니다. 블라인드 및 매립 비아의 사용과 결합된 6층 설계는 더 높은 회로 밀도와 향상된 전자기 호환성을 허용합니다. 이는 공간 제약과 신호 무결성이 중요한 고려 사항인 모바일 통신 장치, IoT 게이트웨이 및 무선 통신 모듈에 매우 중요합니다. 제조업체는 맞춤형 크기 옵션의 이점을 활용하여 PCB를 다양한 장치 아키텍처에 원활하게 통합할 수 있습니다.

또한 통신 PCB 어셈블리는 통신 실험실 내의 테스트 및 측정 장비에 사용됩니다. 정밀 제조 공정은 5G 통신 신호 및 장치의 정확한 테스트에 필수적인 일관된 품질과 성능을 보장합니다. 제조업체는 이러한 PCB를 사용하여 새로운 통신 기술의 프로토타입을 제작하고 개발하며, 맞춤형 기능과 견고한 설계를 활용하여 혁신 주기를 가속화합니다.

전반적으로 이 제품은 5G 통신 생태계의 초석 역할을 하며 고급 전자 설계와 실제 응용 요구 사항 간의 격차를 해소합니다. 제조업체는 대규모 네트워크 인프라부터 소형 휴대용 통신 장치에 이르기까지 다양한 시나리오에 맞는 신뢰할 수 있는 고성능 통신 솔루션을 만들기 위한 옵션을 통해 두꺼운 구리 레이어와 다용성을 중요하게 생각합니다.

사용자 정의:

당사의 통신 PCB 조립 제품은 귀하의 특정 요구 사항을 충족하는 탁월한 맞춤 서비스를 제공합니다. 높은 Tg170 및 높은 Tg180 재료를 특징으로 하는 이 PCB는 까다로운 응용 분야에 탁월한 열 안정성과 신뢰성을 보장합니다. 우리는 귀하의 설계 요구 사항에 완벽하게 맞는 PCB 맞춤형 크기 옵션을 제공하여 고급 5G 통신 시스템에 이상적입니다.

정밀한 임피던스 제어를 통해 당사의 PCB는 고주파 통신 장치에 중요한 최적의 신호 무결성과 성능을 보장합니다. 이 어셈블리는 두꺼운 구리층을 지원하여 전류 전달 용량을 향상시키고 내구성을 저하시키지 않으면서 고전류 애플리케이션을 가능하게 합니다. 품질에 대한 우리의 약속은 ROHS 표준을 준수하여 환경 친화적이고 안전한 제품을 보장함으로써 입증됩니다.

5G 통신 환경에서 탁월한 견고한 고성능 PCB를 위해 당사의 통신 PCB 조립 서비스를 선택하세요. 두꺼운 구리 구조와 귀하의 사양에 맞는 고전류 처리 기능을 제공합니다.

지원 및 서비스:

당사의 통신 PCB 조립 제품은 최적의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 서비스로 뒷받침됩니다. 우리는 디자인 상담, 시제품 개발부터 생산, 판매 후 지원까지 제품의 전체 라이프사이클에 걸쳐 전문가의 지원을 제공합니다.

당사의 기술 지원 팀은 문제 해결을 돕고, 통합 및 호환성에 대한 지침을 제공하며, 자세한 문서와 리소스를 제공합니다. 또한 특정 애플리케이션 요구 사항을 충족하고 시스템 내에서 원활한 통신을 보장하기 위해 맞춤 서비스를 제공합니다.

품질 보증에 초점을 맞춘 당사의 서비스에는 최고 수준의 성능과 내구성을 보장하기 위한 엄격한 테스트 및 검사 프로세스가 포함됩니다. 우리는 통신 PCB 조립 제품에 대한 귀하의 경험을 향상시키기 위해 시기적절한 솔루션과 지속적인 개선을 제공하기 위해 최선을 다하고 있습니다.

귀하의 통신 기술 프로젝트가 성공할 수 있도록 지원하는 안정적인 기술 지원과 맞춤형 서비스를 위해 당사와 협력하십시오.

포장 및 배송:

당사의 통신 PCB 조립 제품은 운송 중 최대한의 보호를 보장하기 위해 꼼꼼하게 포장되었습니다. 각 PCB 어셈블리는 정전기 방전 손상을 방지하기 위해 정전기 방지 백에 안전하게 보관됩니다. 그런 다음 폼이나 버블랩으로 완충 처리하여 충격과 진동을 흡수합니다.

포장된 어셈블리는 거친 취급 및 환경 요인을 견딜 수 있도록 설계된 견고한 이중벽 골판지 상자에 담겨 있습니다. 대량 주문의 경우 안전한 운송을 위해 맞춤형 팔레트와 상자가 사용됩니다.

우리는 신뢰할 수 있는 배송 파트너를 고용하고 적시에 안전한 배송을 보장하기 위해 추적 정보를 제공합니다. 모든 배송은 도착 시 제품의 무결성을 보장하기 위해 국제 배송 표준 및 규정을 준수합니다.
