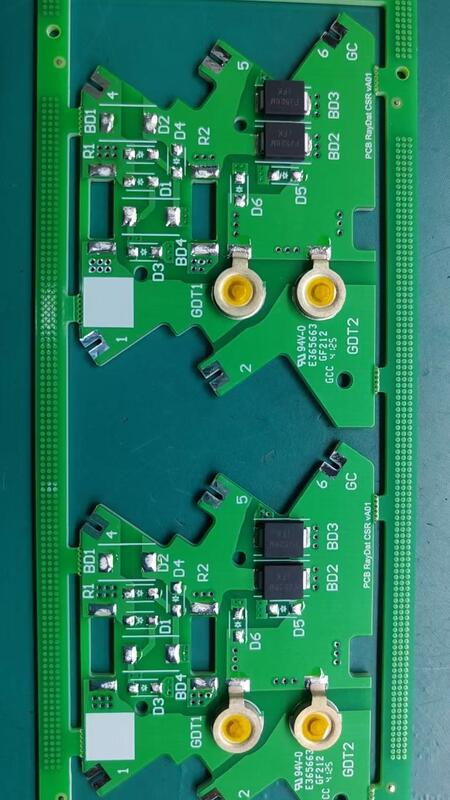

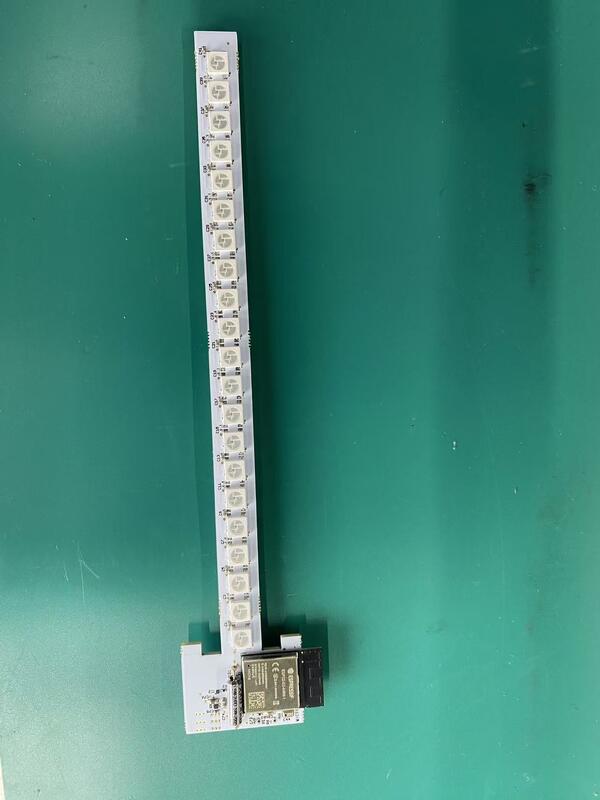

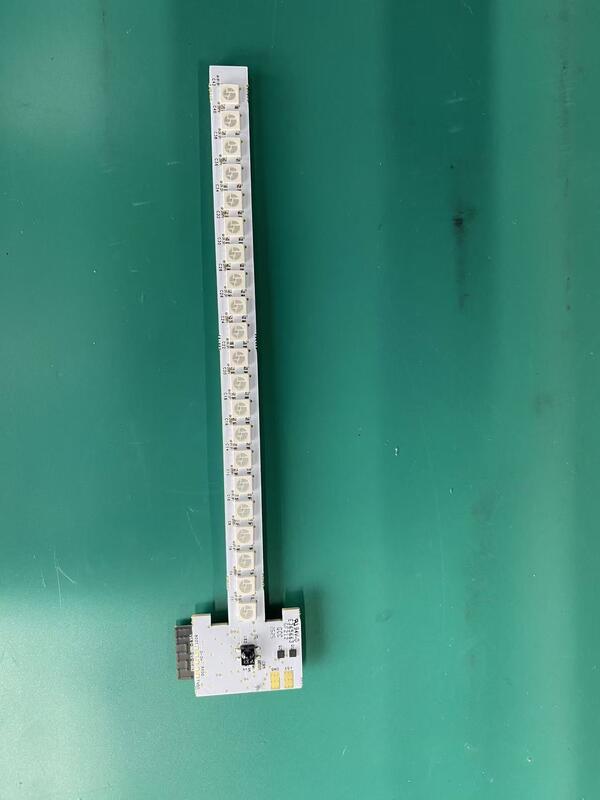

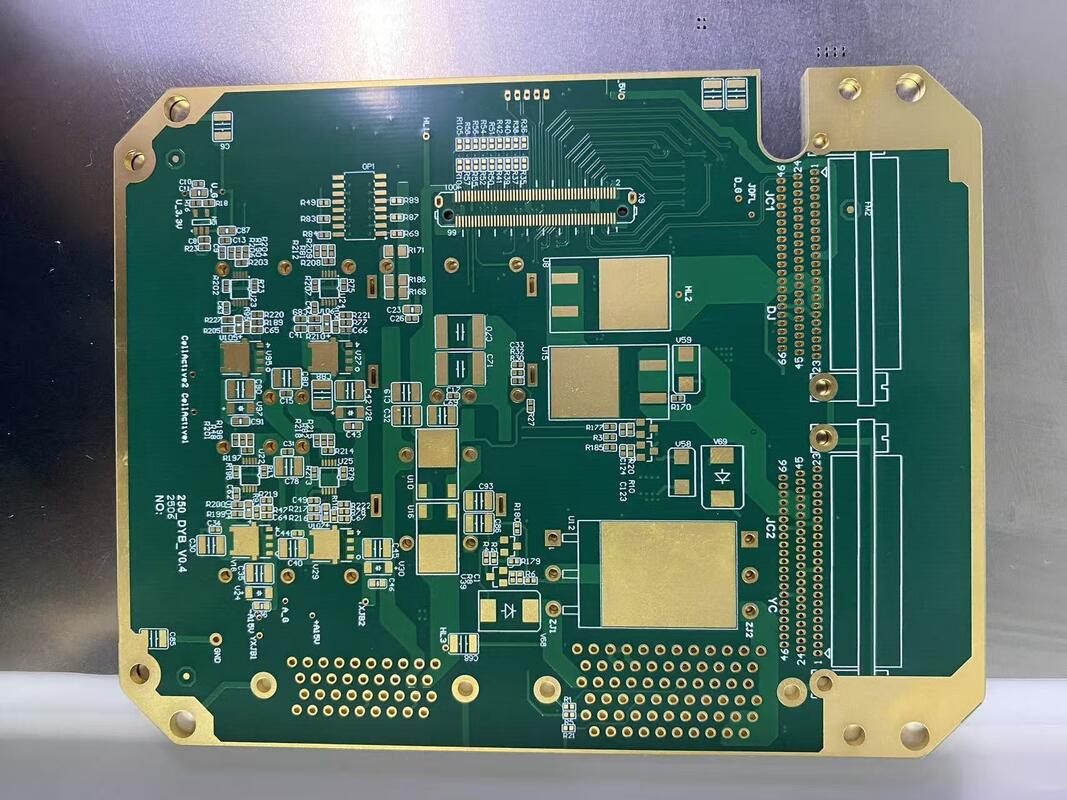

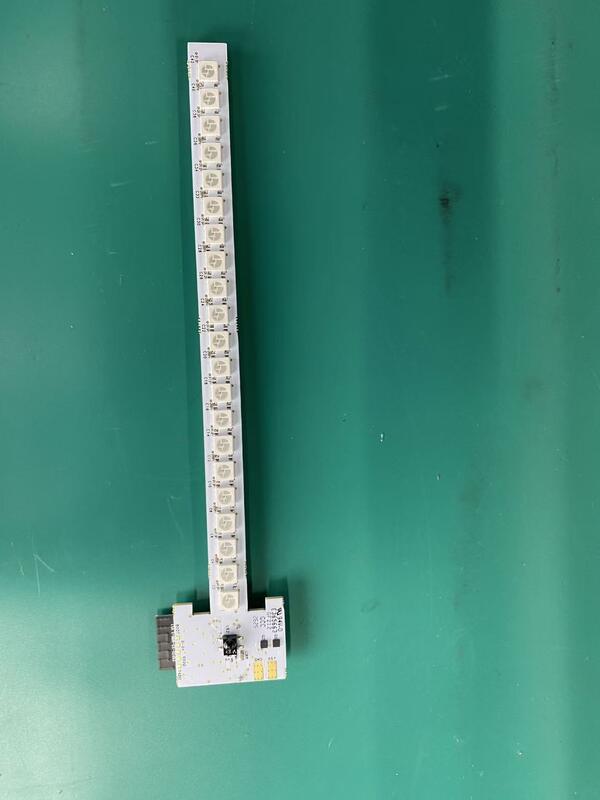

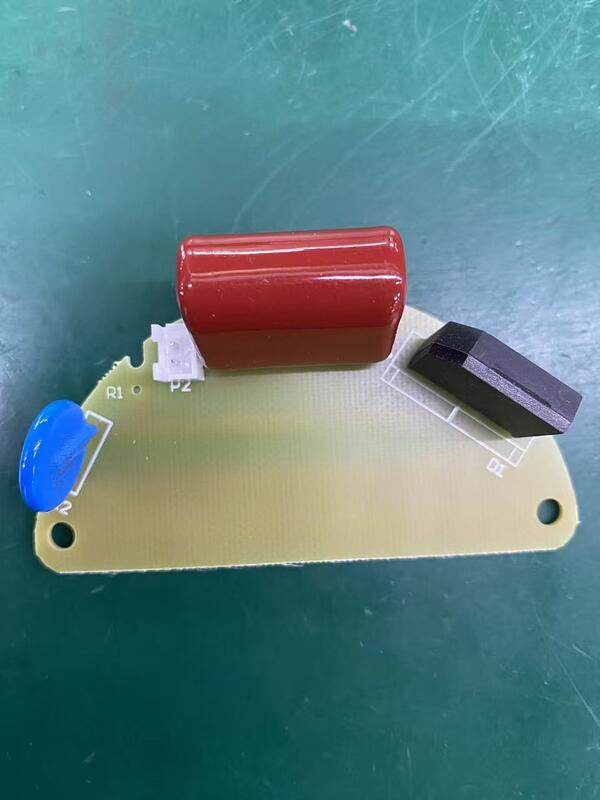

HDI PCB 통신 PCB 조립 6 층 및 HASL 납 없는 표면 마무리 포함 통신 네트워크의 성능에 맞춘

제품 설명:

통신 PCB 어셈블리는 현대 통신 인프라를 위해 특별히 설계 된 고도로 진보되고 신뢰할 수있는 인쇄 회로 보드 솔루션입니다.통신 산업의 중요한 요소로, 이 제품은 고속 데이터 전송과 복잡한 신호 처리의 엄격한 요구 사항을 충족하도록 설계되었습니다.통신 PCB 조립은 최적의 성능을 보장, 내구성, 그리고 다양한 통신 장치와 시스템에서의 효율성

이 통신 PCB 조립의 가장 뛰어난 특징 중 하나는 6층 PCB 구성입니다. 다층 설계는 향상 된 회로 밀도와 향상 된 전기 성능을 허용합니다.복잡한 통신 애플리케이션에 이상적입니다.여러 신호 계층, 전력 평면, 그리고 지상 평면을 제공함으로써, 6층 구조는 전자기 간섭과 교류를 최소화합니다.통신 인프라에서 신호 무결성을 유지하는 데 중요한 요소입니다..

저항 조절은 이 통신 PCB 어셈블리의 또 다른 중요한 특징입니다.신호의 무결성을 보장하고 신호 손실이나 반사를 줄이기 위해 고주파 회로에서 적절한 임피던스 매칭이 필수적입니다.제조업체는 PCB 제조 과정에서 정확한 임피던스 제어 기술을 구현하여 보드 전체에서 일관된 전기 특성을 유지하도록 돕습니다.이것은 특히 신호가 높은 속도로 이동하고 임피던스 부합이 데이터 오류 또는 성능 감소로 이어질 수있는 통신 시스템에서 중요합니다..

이 통신 PCB 어셈블리는 HDI (고밀도 인터 커넥트) PCB 기술을 활용하며, 컴팩트한 형태 요소를 유지하면서 회로 밀도를 향상시키는 최첨단 접근법입니다.HDI PCB는 마이크로 비아를 포함합니다., 맹인 및 묻힌 비아, 그리고 더 큰 구성 요소 밀도와 짧은 신호 경로를 달성하기 위해 얇은 라인.이 기술은 기능이나 성능을 손상시키지 않고 소형 보드를 필요로 하는 통신 장치에 필수적입니다.이 집합에 사용되는 HDI PCB는 효율적인 라우팅과 더 나은 전기 성능을 허용하여 고급 통신 장비에 이상적인 선택입니다.

이 제품은 최소 0.1mm의 구멍 지름을 가지고 있으며, 이는 제조업체의 정확성과 고급 제조 능력을 보여줍니다.이러한 작은 크기는 높은 부품 밀도를 가진 복잡한 회로 디자인을 만들 수 있습니다., 통신 PCB 어셈블리가 복잡한 레이아웃과 다층 상호 연결을 지원 할 수 있습니다. 이 수준의 세부 사항은 소형성을 요구하는 현대 통신 장치에 중요합니다.신뢰성, 그리고 고속 운용.

또한, 통신 PCB 조립체는 강도가 높은 구리 층을 포함하여 전류 운반 능력을 향상시키고 열 관리를 개선합니다.통신 인프라에서 두꺼운 구리는 필수적입니다., 판이 더 높은 전력 수준을 처리하고 효율적으로 열을 분산해야 할 수 있습니다. 두꺼운 구리 사용 또한 PCB의 기계적 강성과 내구성에 기여합니다.가혹한 운영 환경에서도 장기적인 신뢰성을 보장합니다..

통신 PCB 조립기의 신뢰할 수 있는 제조업체로서,회사는 최첨단 제조 프로세스와 엄격한 품질 관리 조치를 활용하여 산업 표준과 고객 사양을 충족하는 제품을 제공합니다.6층 PCB 설계, 임피던스 제어, HDI 기술, 작은 구멍 직경,그리고 두꺼운 구리 층은 현대 통신 시스템의 까다로운 요구를 지원하는 우수한 제품을 제공합니다..

요약하자면, 통신 PCB 조립은 통신 인프라 부문에 맞춘 고급 고성능 솔루션입니다.임피던스 제어와 함께 6 계층 HDI PCB 디자인은 우수한 전기 성능을 보장합니다, 작은 구멍 지름과 두꺼운 구리 층은 신뢰성과 내구성을 향상시킵니다. 정확성과 전문성을 가지고 제조됩니다.이 제품은 통신장비 제조업체들에게 최적의 기능과 효율성을 추구하는 신뢰할 수 있는 선택으로 돋보인다..

특징:

• 제품명: 통신 PCB 조립
• PCB 계층: 향상 된 회로 밀도 및 성능을위한 6 계층
• 외부 패키지: 안전한 배달을 보장하는 내구성 있는 카튼 포장
• 통신 PCB: 뛰어난 열 안정성을 위해 고 Tg170 및 고 Tg180 물질
• 사양: PCB 특정 설계 요구 사항을 충족하기 위해 사용자 정의 크기
• PCB 품질 시스템: ROHS 준수, 환경 친화적 인 제조를 보장
• 두꺼운 구리 층으로 강력한 전기 성능을 위한 중류 용량을 가능하게 합니다.
• 안정성 및 안전성을 향상시키기 위한 통합 초상압 보호 기능

기술 매개 변수:

응용 프로그램:

통신 PCB 조립은 현대 통신 시스템의 까다로운 요구 사항을 충족하도록 설계된 매우 신뢰할 수 있고 효율적인 솔루션입니다.엄격한 품질 통제와 ROHS 표준을 준수하여 제조이 PCB 조립은 성능을 손상시키지 않고 환경 친화적인 생산을 보장합니다. 6층 PCB 구조는 증진 된 신호 무결성과 최적의 전기 성능을 제공합니다.복합 계층 라우팅과 효과적인 노이즈 감축이 필요한 복잡한 통신 장치에 이상적입니다..

이 통신 PCB 조립체의 주요 특징 중 하나는 두꺼운 구리 층으로 인해 전류 운반 능력과 열 관리를 크게 향상시킵니다.두꺼운 구리 는 높은 전력 과 높은 주파수 신호 가 유행 하는 통신 장비 에서 필수적 인 물질 이다이 속성은 엄격한 운영 조건에서도 내구성 및 안정적인 성능을 보장하며, 베이스 스테이션, 라우터 및 기타 네트워크 인프라 구성 요소에 사용할 수 있습니다.

ENIG (Electroless Nickel Immersion Gold) 와 HASL 납 없는 등 표면 가공 옵션은 우수한 용접성 및 부식 저항성을 제공합니다.이러한 완성품은 다양한 환경 조건에서 작동하는 통신 장치의 장기적인 신뢰성 및 일관성 있는 전기 접촉을 유지하는 데 매우 중요합니다.또한 PCB 디자인에 내장 된 임피던스 제어 기능은 신호 무결성을 보장하고 신호 손실을 줄입니다.고속 데이터 전송과 통신 시스템에서 전자기 간섭을 최소화하는 데 필수적입니다..

포장 관점에서, 커뮤니케이션 PCB 조립은 운송 및 저장 과정에서 제품을 보호하는 견고한 카튼에 신중하게 포장됩니다.이 포장 방식 은 PCB 를 물리적 손상 으로부터 보호 합니다, 습도, 먼지 등으로 인해 제품들이 통신장치에 즉각적으로 통합될 수 있는 완벽한 상태로 도착할 수 있도록 합니다.

통신 인프라, 위성 통신 장치, 무선 통신 모듈,그리고 데이터 통신 시스템은 이 통신 PCB 조립을 이상적인 선택으로 찾을 것입니다.두꺼운 구리 층, 다층 설계, ROHS 준수 및 정확한 임피던스 제어의 조합은 최첨단 통신 기술에 대한 신뢰할 수있는 구성 요소가됩니다.

요약하자면, 이 통신 PCB 어셈블리는 5G 베이스 스테이션, 광섬유 통신 장치,사물인터넷 통신 모듈, 및 기업 네트워크 하드웨어. 그것의 고급 기능과 품질 표준은 높은 주파수, 높은 전력 통신 환경의 도전을 견딜 수 있도록 보장,제조업체에 신뢰성 있고 효율적인 PCB 솔루션을 제공하는 것.

사용자 정의:

우리의 통신 PCB 조립 제품은 5G 통신 애플리케이션의 까다로운 요구 사항을 충족시키기 위해 맞춤화된 포괄적인 커스터마이징 서비스를 제공합니다.우리는 다양한 용접 마스크 색상 옵션을 제공합니다, 파란색, 녹색, 그리고 다른 것을 포함하여, 당신의 특정 디자인 선호도에 맞게. PCB 보드는 고급 HDI PCB 기술을 사용하여 제조됩니다,고밀도의 상호 연결과 뛰어난 성능을 보장합니다..

우리는 초고속 5G 통신 시스템에서 중요한 신호 무결성을 최적화하기 위해 정확한 임피던스 제어에 전문적입니다.2-6mm 다양한 기계 및 전기 요구 사항을 수용하기 위해또한, 우리의 PCB는 두꺼운 구리 층으로 설계되어 무거운 전류 부하를 지원하고 급증 보호 기능을 강화하여 까다로운 조건 하에서 신뢰할 수 있는 운영을 보장합니다.

우리의 제품 사용자 정의 서비스로, 당신은 고품질 통신 PCB 조립을 기대할 수 있습니다5G 통신 환경에 특별히 맞춘 우수한 전기 성능.

지원 및 서비스:

우리의 통신 PCB 조립 제품은 최적의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 서비스로 지원됩니다.우리는 제품의 전체 라이프 사이클에 걸쳐 전문적인 지침을 제공합니다, 디자인과 프로토타입 제작에서 제조 및 배포까지.

우리의 기술 지원 팀은 문제 해결, 펌웨어 업데이트 및 특정 통신 요구 사항을 충족하기 위해 사용자 정의 요청에 도움을 줄 수 있습니다. 우리는 또한 상세한 문서를 제공합니다.데이터 시트를 포함하여, 조립 설명서 및 응용 설명서를 사용하여 시스템에 원활한 통합을 촉진합니다.

또한, 우리는 각 PCB 조립이 엄격한 산업 표준과 고객 사양을 충족하는지 보장하기 위해 테스트 및 품질 보장 서비스를 제공합니다.우수성에 대한 우리의 헌신은 최소한의 다운타임과 커뮤니케이션 솔루션의 최대 효율성을 보장합니다..

지속적인 유지보수 및 업그레이드를 위해, 우리는 당신의 통신 PCB 조립이 최고 성능으로 작동하도록 맞춤형 서비스 계획을 제공합니다.우리의 헌신적인 지원팀을 신뢰하여 여러분이 직면할 수 있는 모든 기술적 문제에 대한 신속하고 효과적인 솔루션을 제공할 것입니다..

포장 및 운송:

우리의 통신 PCB 조립 제품은 운송 중에 최대한의 보호를 보장하기 위해 신중하게 포장됩니다.기계적 충격과 진동으로부터 보호하기 위한 완충 물질이 뒤따릅니다.포장지는 PCB의 무결성과 기능을 취급 및 운송 기간 동안 유지하도록 설계되었습니다.

배송을 위해 우리는 고품질의 탄탄한 카튼을 사용하며, 그 상에는 사용 지침과 제품 정보가 명확하게 표시되어 있습니다.우리는 배달 시간 라인 요구 사항을 충족하기 위해 여러 배송 옵션을 제공합니다, 익스프레스 및 표준 서비스를 포함하여. 모든 배송은 실시간 업데이트를 제공 하 고 귀하의 통신 PCB 조립 제품의 적시에 배달을 보장 하기 위해 추적 됩니다.
