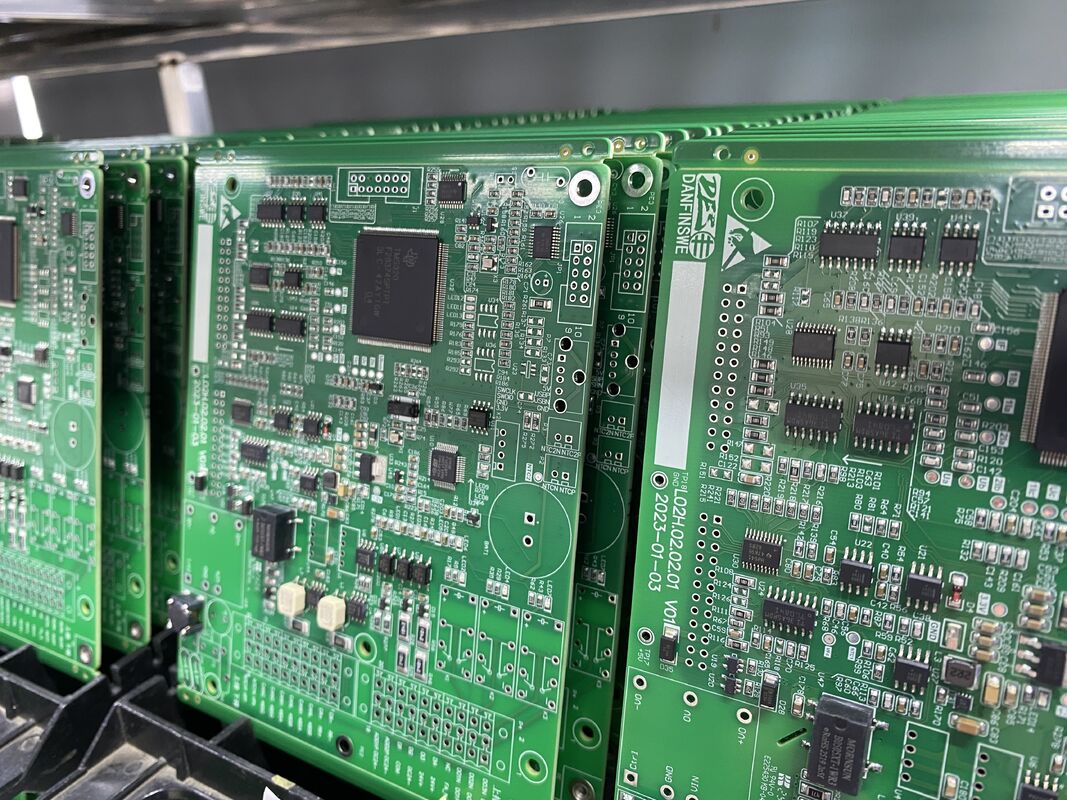

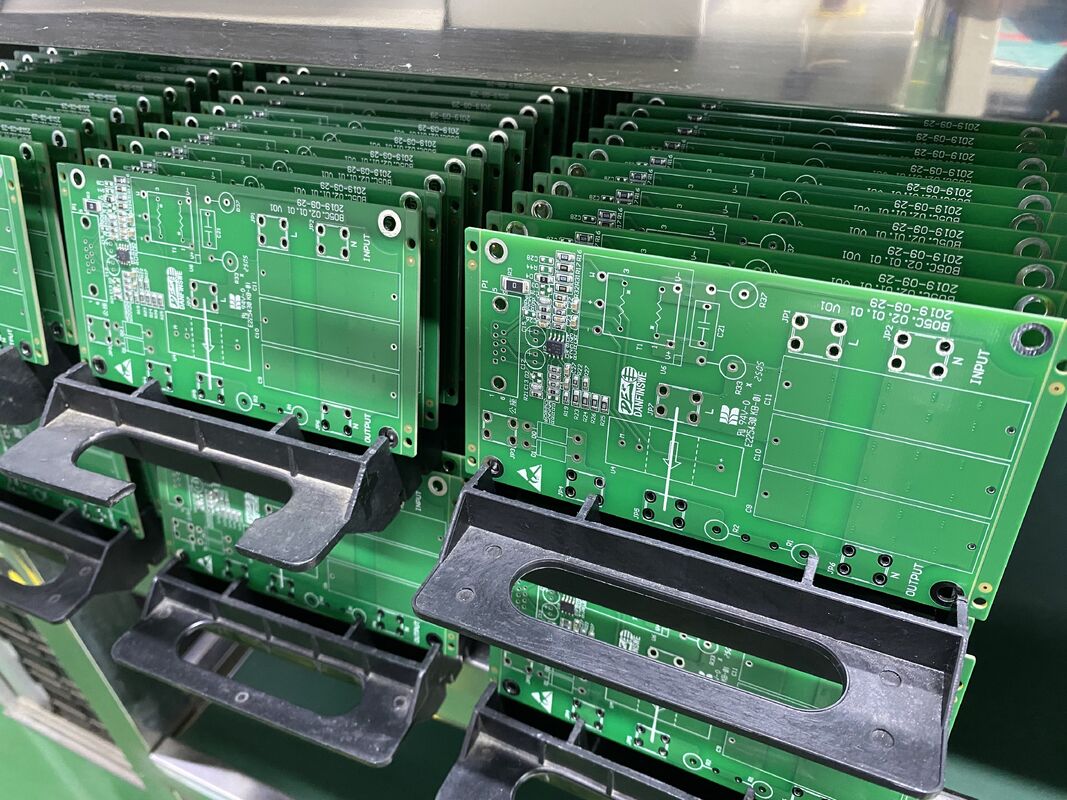

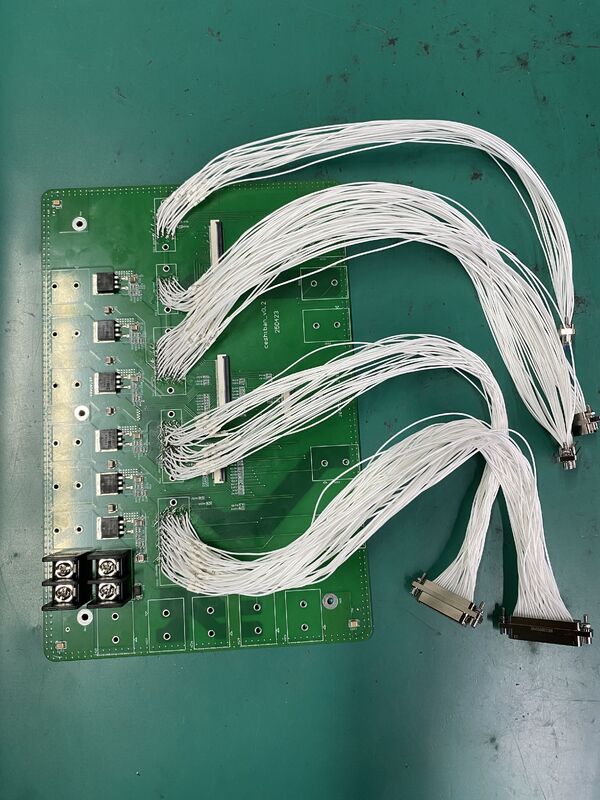

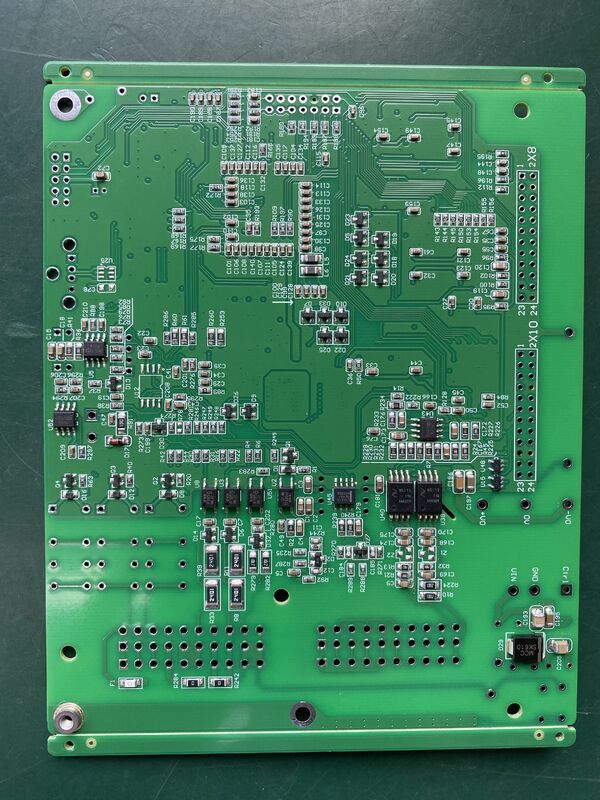

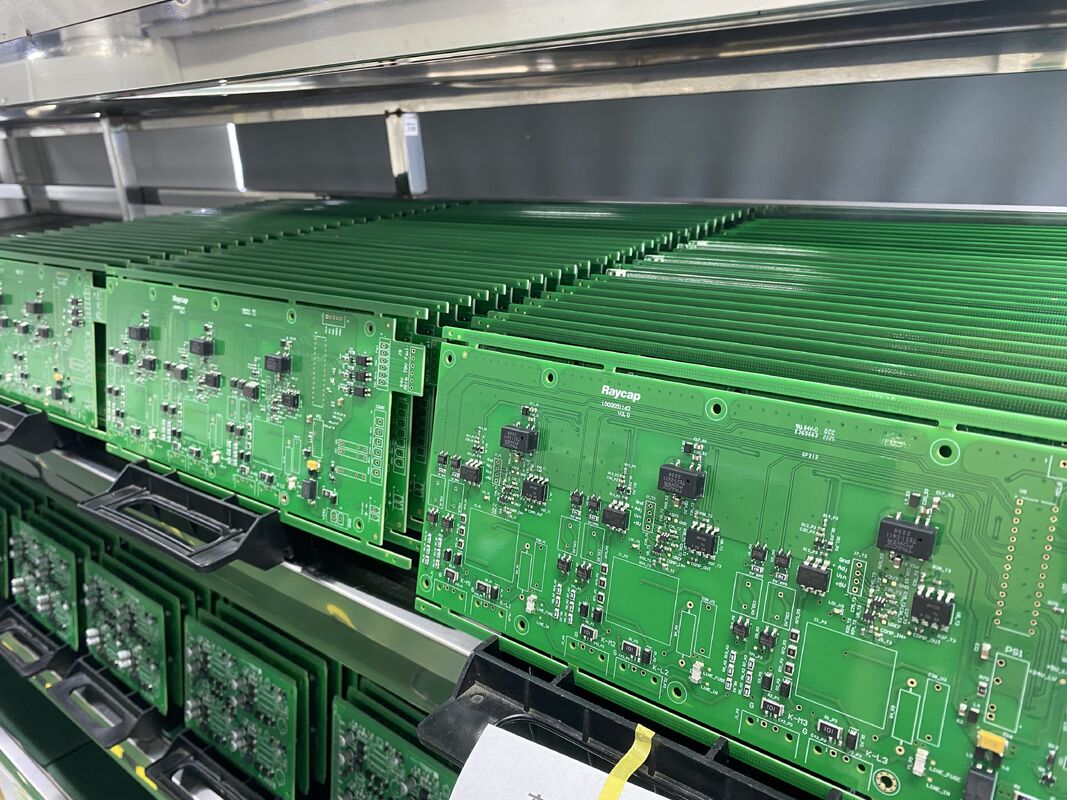

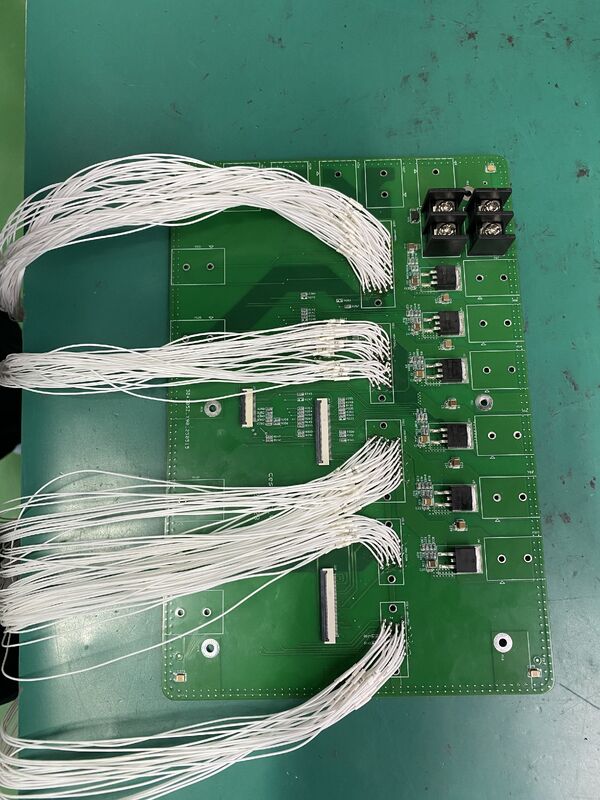

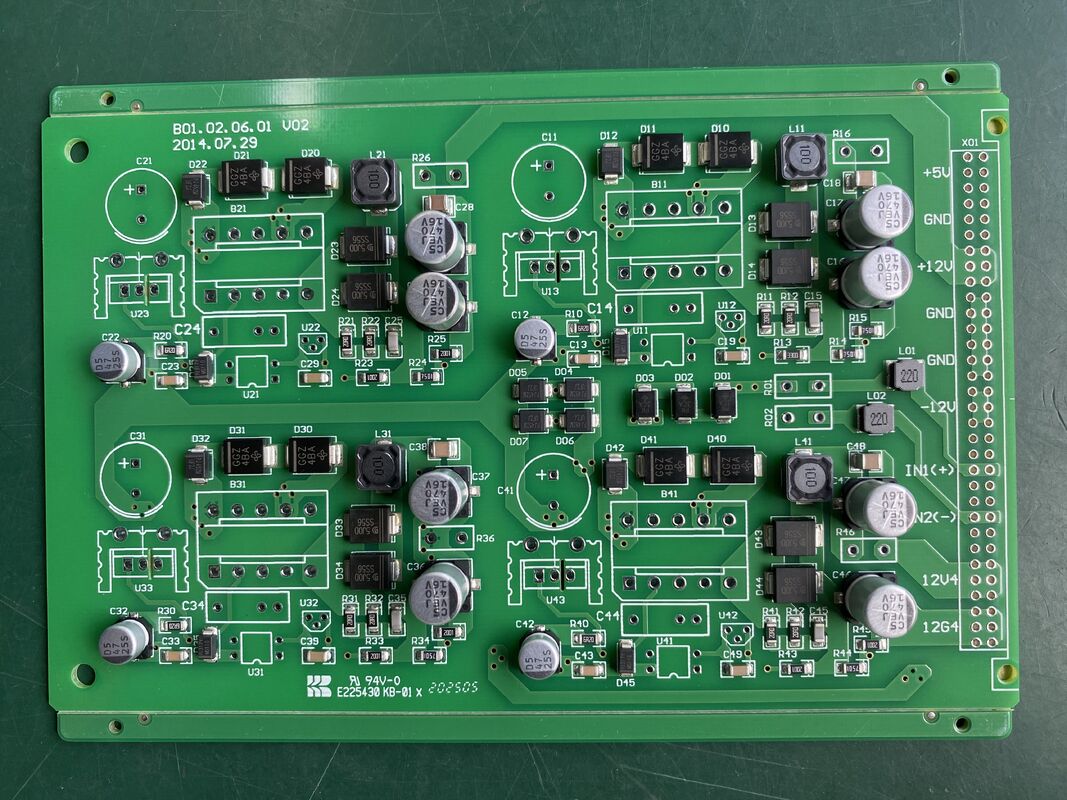

최소 홀 직경 0.1mm 통신 PCB 어셈블리 6 레이어, 통신 장치에 최적화된 High Tg170 및 High Tg180

제품 설명:

통신 PCB 어셈블리는 현대 통신 인프라의 까다로운 요구 사항을 충족하도록 설계된 고도로 전문화된 인쇄 회로 기판입니다. 이 제품은 다양한 설계 사양을 수용할 수 있도록 맞춤형 PCB 크기로 설계되어 다양한 통신 장치 및 시스템에 완벽하게 맞습니다. 다용성과 견고한 구조로 인해 고급 통신 솔루션을 연구하는 제조업체와 개발자에게 이상적인 선택입니다.

이 통신 PCB 어셈블리의 뛰어난 특징 중 하나는 높은 Tg 재료, 특히 High Tg170 및 High Tg180을 사용한다는 것입니다. 이러한 높은 유리 전이 온도 라미네이트는 뛰어난 열 안정성과 기계적 강도를 제공하며, 온도 변화가 심하고 작동 스트레스가 높은 환경에서 성능과 신뢰성을 유지하는 데 필수적입니다. 높은 Tg 재료는 PCB가 통신 인프라 응용 분야에서 자주 발생하는 엄격한 조건을 견딜 수 있도록 보장하여 최종 제품의 수명과 내구성을 향상시킵니다.

이 어셈블리에는 스루홀, 블라인드 및 매립 비아를 포함한 다양한 비아 유형이 통합되어 있어 컴팩트하고 효율적인 설계에 기여합니다. 스루홀 비아는 강력한 기계적 연결과 안정적인 전기 경로를 촉진하는 반면, 블라인드 및 매립 비아는 보드 공간을 손상시키지 않으면서 다층 PCB 설계를 가능하게 합니다. 이러한 비아 유형의 조합은 복잡한 회로 레이아웃을 허용하여 빠르고 안정적인 데이터 전송이 필요한 통신 장치에 필수적인 고밀도 상호 연결을 지원합니다.

표면 마감은 통신 PCB 어셈블리의 또 다른 중요한 측면입니다. ENIG(무전해 니켈 침지 금) 및 HASL(열풍 납땜 레벨링) 무연의 두 가지 고품질 표면 마감 옵션을 제공합니다. ENIG는 내부식성이 뛰어난 편평하고 납땜 가능한 표면을 제공하며 미세 피치 부품 및 고주파 응용 분야에 이상적입니다. 반면 HASL 무연은 강력한 납땜성과 내구성을 유지하는 비용 효율적이고 환경 친화적인 마감 옵션을 제공합니다. 두 마감 모두 제조 과정에서 어셈블리가 효율적으로 납땜될 수 있도록 보장하고 산화로부터 장기간 보호합니다.

두꺼운 구리층은 이 통신 PCB 어셈블리에 필수적이며 전기적 성능과 열 관리 기능을 향상시킵니다. 두꺼운 구리 트레이스는 더 높은 전류 부하를 전달할 수 있어 저항과 전력 손실을 줄일 수 있습니다. 이는 안정적인 신호 무결성과 전력 분배가 가장 중요한 통신 인프라에서 특히 중요합니다. 또한, 두꺼운 구리 구조로 방열 성능이 향상되어 과열을 방지하고, 무거운 부하나 연속 사용 시 안정적인 작동을 보장합니다.

통신 인프라 측면에서 통신 PCB 어셈블리는 고속 데이터 전송과 안정적인 연결을 구현하는 데 중요한 역할을 합니다. 맞춤형 크기와 고급 소재 구성으로 기지국, 라우터부터 위성 및 무선 통신 장치에 이르기까지 다양한 통신 장비에 원활하게 통합할 수 있습니다. 어셈블리의 견고한 설계와 우수한 전기적 특성은 통신 네트워크의 전반적인 효율성과 성능에 기여하여 더 빠르고 안정적인 통신 서비스에 대한 계속 증가하는 요구를 지원합니다.

또한 두꺼운 구리층과 높은 Tg 재료의 조합으로 인해 이 PCB 어셈블리는 현대 통신 시스템의 엄격한 전기 및 열 요구 사항을 처리할 수 있습니다. 다중 비아 유형을 사용하면 신호 라우팅 유연성이 향상되고 전자파 간섭이 줄어듭니다. 이는 명확하고 안정적인 통신 채널을 유지하는 데 필수적입니다. 고품질 표면 마감 처리로 환경 요인으로부터 어셈블리를 보호하고 서비스 수명을 연장하며 유지 관리 비용을 절감합니다.

요약하면, 통신 PCB 어셈블리는 통신 산업에 맞춰진 신뢰성이 높고 다양한 솔루션입니다. 맞춤형 PCB 크기, 높은 Tg 재료(높은 Tg170 및 높은 Tg180), 다양한 비아 유형(스루홀, 블라인드, 매립형), 고급 표면 마감 옵션(ENIG 및 HASL 무연) 및 두꺼운 구리 구조 덕분에 고급 통신 인프라를 지원하는 데 탁월한 선택입니다. 이 어셈블리는 최신 통신 장치의 기술적 요구 사항을 충족할 뿐만 아니라 다양한 응용 분야에서 내구성, 효율성 및 장기적인 성능을 보장합니다.

특징:

• 제품 이름: 통신 PCB 어셈블리
• 보드 두께: 0.2-6mm, 다양한 용도에 적합
• 표면 마감: 강화된 내구성과 신뢰성을 위한 ENIG 및 HASL 무연
• 임피던스 제어: 예, 통신 시스템의 신호 무결성 보장
• 사양: 특정 프로젝트 요구 사항을 충족하는 맞춤형 PCB 크기
• 중전류 애플리케이션을 효율적으로 처리하도록 설계됨
• 두꺼운 구리층으로 중전류 전송 지원
• 두꺼운 구리층은 탁월한 전기적 성능과 열 관리 기능을 제공합니다.

기술적인 매개변수:

신청:

통신 PCB 어셈블리는 현대 통신 기술의 엄격한 요구 사항을 충족하도록 설계된 다양한 통신 장치 및 시스템에 널리 사용되는 필수 구성 요소입니다. 0.2mm ~ 6mm 범위의 보드 두께를 갖춘 이 제품은 탁월한 다양성을 제공하므로 소형 핸드헬드 장치부터 대형 통신 인프라 장비에 이르기까지 광범위한 애플리케이션에 통합될 수 있습니다. 스루홀, 블라인드 및 매립 비아를 수용할 수 있는 기능은 고주파 통신 환경에서 중요한 최적의 연결성과 신호 무결성을 보장합니다.

이 통신 PCB 어셈블리의 뛰어난 특징 중 하나는 최소 구멍 크기가 0.1mm에 불과한 매우 미세한 구멍 직경을 지원한다는 것입니다. 이러한 정밀도 덕분에 성능 저하 없이 소형화가 요구되는 고급 통신 장치에 필수적인 고밀도 회로 레이아웃을 생성할 수 있습니다. 또한 높은 Tg170 및 높은 Tg180 재료를 사용하면 PCB의 열 안정성이 크게 향상되어 통신 시스템에서 자주 발생하는 고온 조건에서도 안정적인 작동이 보장됩니다.

이 제품은 서지 보호가 중요한 애플리케이션에 특히 적합합니다. 통신 네트워크 및 장치는 낙뢰, 전력 변동 또는 전자기 간섭으로 인한 전기 서지에 자주 노출됩니다. 견고한 설계와 두꺼운 구리층을 갖춘 통신 PCB 어셈블리는 탁월한 서지 보호 기능을 제공합니다. 두꺼운 구리는 효율적인 전류 전달 용량과 열 방출을 보장하여 갑작스러운 서지로 인한 손상 위험을 줄이고 민감한 통신 회로의 무결성을 유지합니다.

통신 PCB 어셈블리의 일반적인 애플리케이션 시나리오에는 안정적이고 중단 없는 신호 전송이 필수인 통신 기지국, 네트워크 라우터, 스위치 및 신호 리피터가 포함됩니다. 또한 신뢰성과 내구성이 가장 중요한 위성 통신 시스템, 광섬유 통신 모듈 및 비상 통신 장비에도 이상적입니다. 또한 이 PCB 어셈블리는 열악한 환경에서 작동하는 산업용 통신 장치에 사용되며 높은 Tg 재료와 서지 보호 기능의 이점을 누릴 수 있습니다.

요약하면 통신 PCB 어셈블리는 고급 제조 기술과 고성능 재료를 결합하여 광범위한 통신 애플리케이션에 안정적이고 효율적인 솔루션을 제공합니다. 스루홀, 블라인드 및 매립 비아를 처리하는 기능과 정밀한 홀 정밀도 및 두꺼운 구리층은 다양한 까다로운 시나리오에서 서지 보호를 보장하고 통신 시스템 안정성을 유지하는 데 필수적입니다.

사용자 정의:

당사의 통신 PCB 조립 제품은 귀하의 특정 요구 사항을 충족하는 포괄적인 맞춤화 서비스를 제공합니다. 엄격한 ROHS 품질 시스템에 따라 제조된 당사의 PCB는 환경 친화적이고 안정적인 성능을 보장합니다. ENIG 및 HASL Lead Free를 포함한 표면 마감 옵션을 제공하여 탁월한 내구성과 전도성을 보장합니다.

5G 통신 분야를 위해 특별히 설계된 당사의 PCB는 고속 및 안정적인 연결이 필요한 고급 애플리케이션을 지원합니다. 맞춤형 PCB 크기 사양을 통해 품질 저하 없이 고유한 설계 요구 사항을 충족합니다.

또한 당사의 맞춤형 PCB는 높은 전류 부하를 효율적으로 처리하도록 설계되어 서지 보호와 관련된 애플리케이션에 이상적입니다. 민감한 구성 요소를 보호해야 하거나 전기 서지 발생 시 시스템 안정성을 보장해야 하는 경우 당사의 통신 PCB는 강력한 서지 보호 솔루션을 제공합니다.

우수한 품질, 맞춤형 사양, 향상된 서지 보호 기능을 갖춘 맞춤형 통신 PCB 조립 서비스를 선택하여 고급 5G 통신 프로젝트를 지원하세요.

지원 및 서비스:

당사의 통신 PCB 조립 제품은 최적의 성능과 신뢰성을 보장하기 위해 최선을 다하는 전담 기술 지원 팀의 지원을 받습니다. 우리는 설계 상담, 문제 해결 지원, 펌웨어 업데이트 및 유지 관리 지침을 포함한 포괄적인 서비스를 제공하여 통신 시스템의 기능을 극대화하는 데 도움을 줍니다.

우리는 프로토타입 개발, 테스트, 품질 보증을 포함하여 특정 프로젝트 요구 사항을 해결하기 위한 맞춤형 지원 솔루션을 제공합니다. 우리의 전문가들은 통합 문제를 지원하고 신호 무결성 및 전체 시스템 효율성을 향상시키기 위한 권장 사항을 제공할 수 있습니다.

또한 원활한 배포와 운영을 돕기 위해 사용자 매뉴얼, 설치 가이드, FAQ 등 광범위한 문서와 리소스를 제공합니다. 지속적인 개선을 위한 당사의 노력은 귀하가 최신 업계 표준에 맞춰 적시에 업데이트 및 개선 사항을 받을 수 있도록 보장합니다.

현장 지원, 원격 문제 해결 또는 맞춤형 교육 세션이 필요한 경우 당사의 기술 지원 및 서비스 팀은 통신 PCB 조립 요구 사항을 충족하는 즉각적이고 효과적인 솔루션을 제공할 수 있습니다.

포장 및 배송:

당사의 통신 PCB 조립 제품은 운송 중 최대한의 보호를 보장하기 위해 주의 깊게 포장됩니다. 각 PCB 어셈블리는 정전기 방전 손상을 방지하기 위해 정전기 방지 백에 넣은 다음 충격과 진동을 흡수하는 쿠션 포장재를 넣습니다. 그런 다음 어셈블리는 거친 취급 및 환경 요인을 견딜 수 있도록 설계된 튼튼한 골판지 상자에 안전하게 포장됩니다.

배송의 경우 당사는 귀하의 배송 요구 사항을 충족하기 위해 표준 지상, 신속한 항공 화물, 택배 서비스를 포함한 다양한 옵션을 제공합니다. 모든 배송은 실시간 업데이트로 추적되어 당사 시설에서 귀하의 문앞까지 완전한 가시성을 제공합니다. 또한 당사는 전 세계적으로 통신 PCB 조립 제품을 적시에 안전하게 배송할 수 있도록 모든 국제 운송 규정을 준수합니다.
