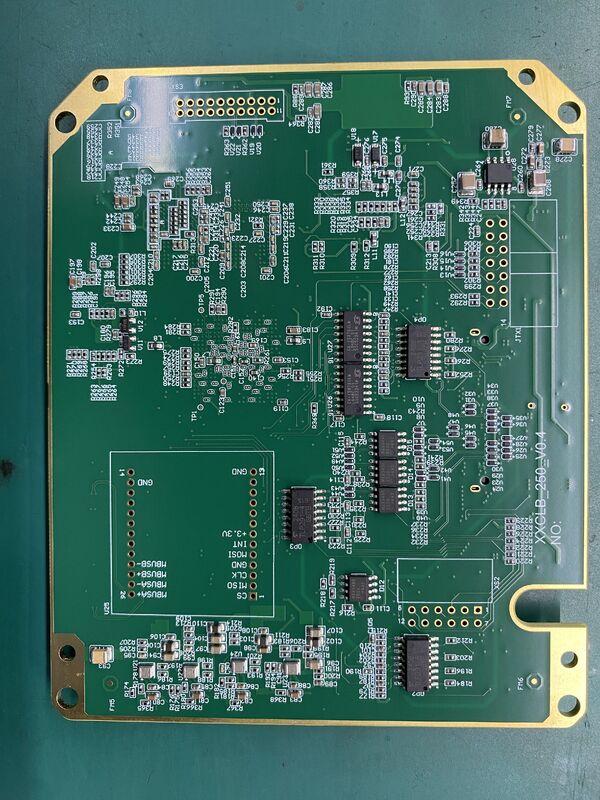

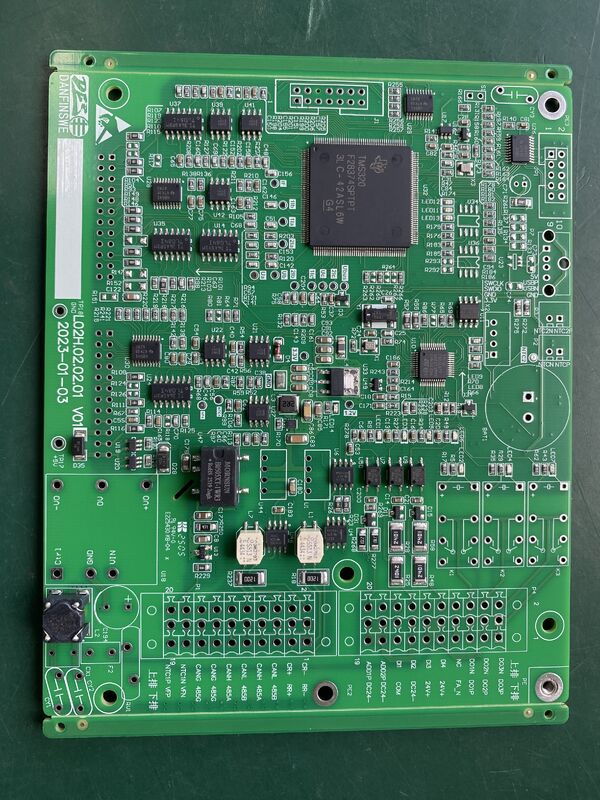

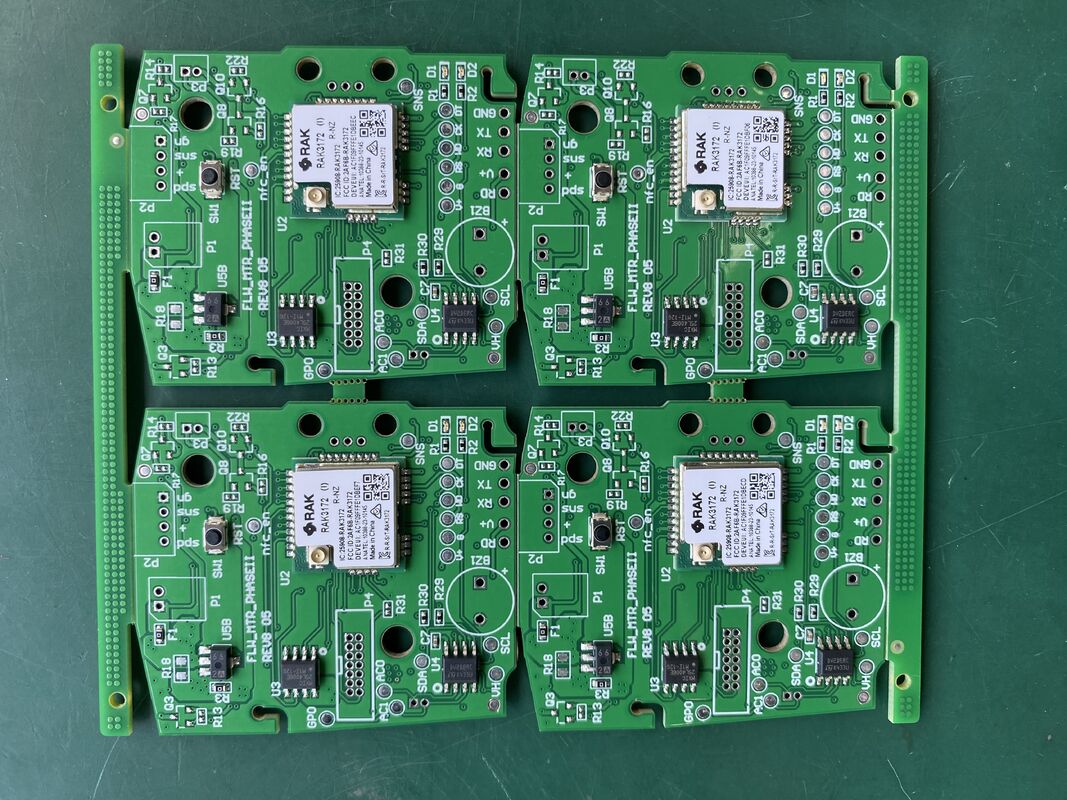

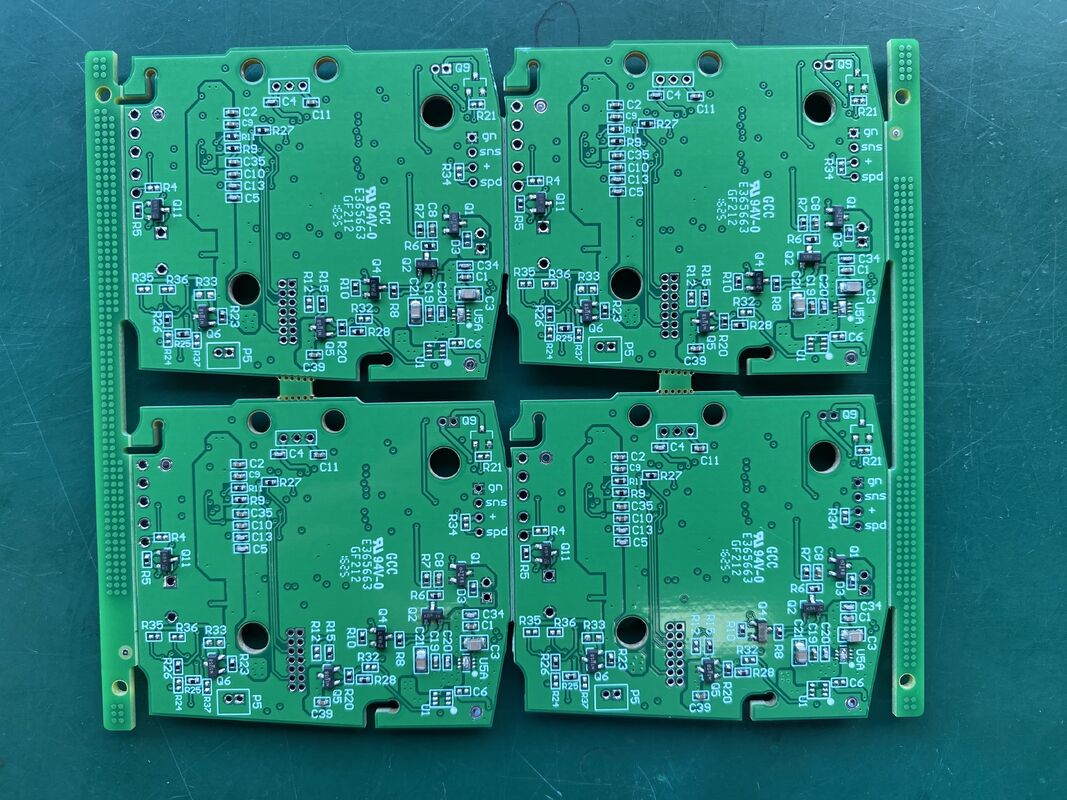

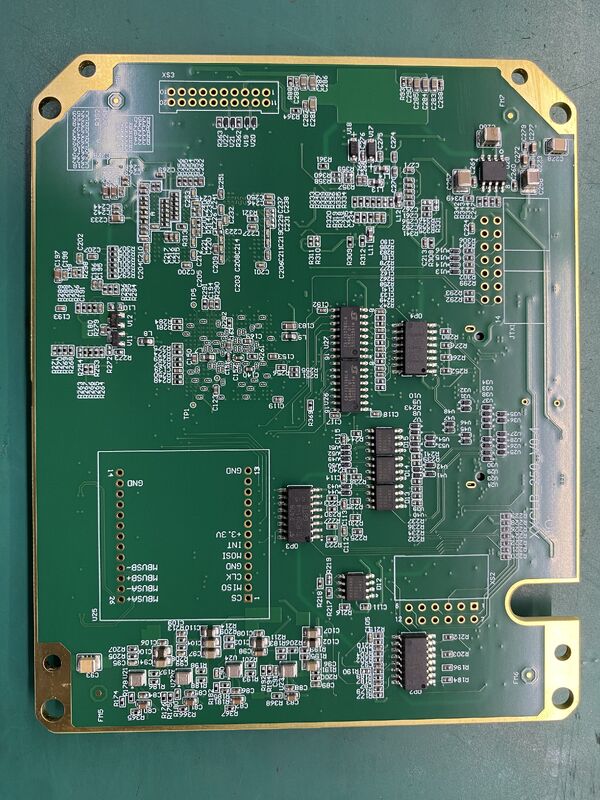

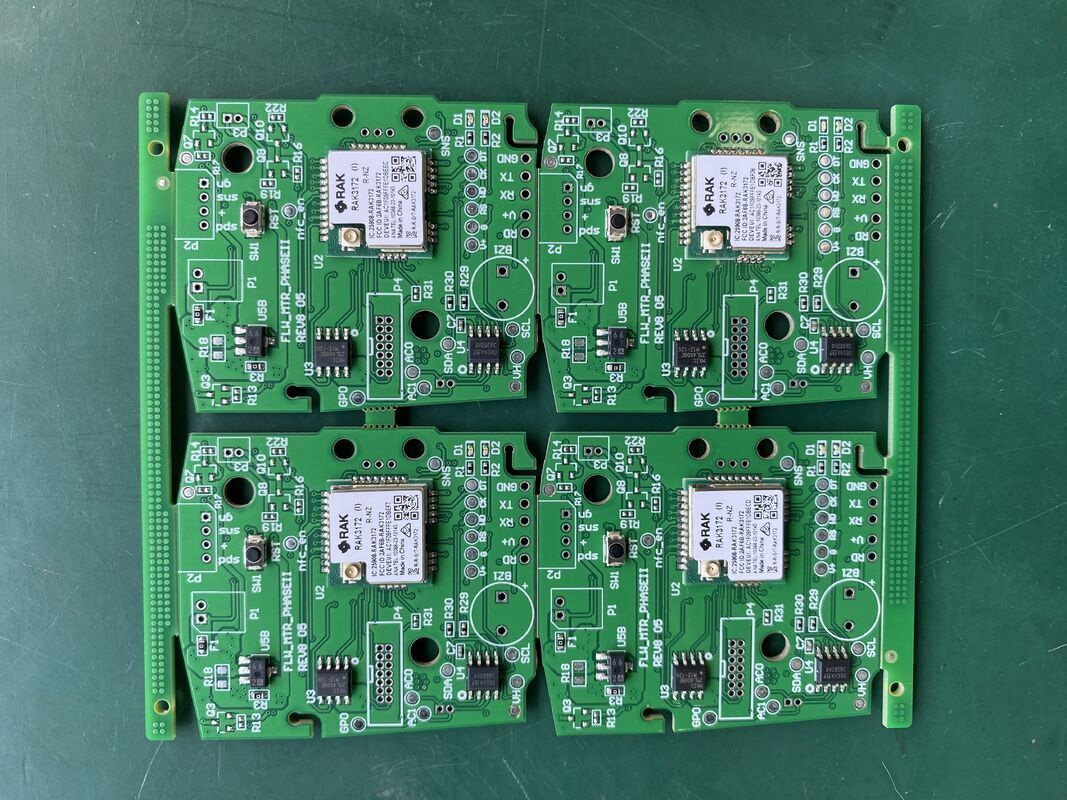

통신 PCB High Tg180 고전류 맞춤형 크기 PCB, 전력 관리 및 분배용으로 설계

제품 설명:

통신 PCB 어셈블리는 최신 통신 시스템의 까다로운 요구 사항을 충족하도록 설계된 고도로 전문화되고 세심하게 설계된 인쇄 회로 기판 솔루션입니다. 정밀하고 세심하게 제조된 이 제품은 각 고객의 고유한 요구 사항에 맞게 맞춤화된 PCB 크기를 제공하여 다양한 통신 장치 및 장비에 최적의 성능과 원활한 통합을 보장합니다. 강력한 6층 설계를 갖춘 통신 PCB 어셈블리는 향상된 신호 무결성, 감소된 전자기 간섭 및 향상된 전반적인 신뢰성을 제공하여 복잡한 통신 응용 분야에 이상적인 선택입니다.

이 통신 PCB 어셈블리의 뛰어난 특징 중 하나는 ROHS 인증을 포함한 엄격한 품질 표준을 준수한다는 점입니다. 이는 제품이 친환경적이고 유해 물질이 없음을 보장합니다. 이러한 품질에 대한 약속은 안전과 지속 가능성을 보장할 뿐만 아니라 PCB 어셈블리의 수명과 내구성을 향상시켜 중요한 통신 인프라에서 장기간 사용하기에 적합하게 만듭니다.

PCB 어셈블리는 고주파 통신 회로에 중요한 속성인 고급 임피던스 제어를 통합합니다. 임피던스 제어는 PCB를 통해 전송되는 전기 신호가 왜곡이나 손실 없이 무결성을 유지하도록 보장하며, 이는 깨끗하고 안정적인 통신 채널을 유지하는 데 필수적입니다. 이 기능은 신호 품질이 성능에 직접적인 영향을 미치는 고속 데이터 전송과 관련된 응용 분야에서 특히 중요합니다.

전기적 성능 특성 외에도 통신 PCB 어셈블리는 최소 0.1mm의 구멍 직경으로 설계되어 정밀한 부품 배치와 고밀도 회로를 가능하게 합니다. 이 세밀한 디테일은 복잡한 부품의 통합을 지원하고 통신 장치 제조의 소형화 추세를 지원합니다. 이러한 작은 구멍 직경을 처리할 수 있는 능력은 제조업체의 고급 제조 능력과 세부 사항에 대한 주의를 보여줍니다.

이 PCB 어셈블리의 또 다른 중요한 측면은 무거운 전류 부하를 안전하고 효율적으로 처리할 수 있는 능력입니다. 통신 장비는 종종 상당한 전기 전류 관리가 필요하며, 이 PCB 어셈블리는 성능이나 안전을 저해하지 않고 무거운 전류 응용 분야를 지원하도록 설계되었습니다. 이 설계는 열 발생을 최소화하고 높은 전기적 스트레스 하에서 안정적인 작동을 보장하는 기능을 통합하여 까다로운 통신 환경에서 신뢰할 수 있도록 합니다.

서지 보호는 갑작스러운 전압 스파이크가 민감한 전자 부품을 손상시키고 서비스 중단을 일으킬 수 있는 통신 시스템에서 필수적인 고려 사항입니다. 통신 PCB 어셈블리는 서지 보호 메커니즘을 통합하여 예기치 않은 전기 서지로부터 회로를 보호합니다. 이 보호 기능은 통신 장비의 수명을 연장하고 전반적인 시스템 신뢰성을 향상시켜 사용자와 제조업체 모두에게 마음의 평화를 제공합니다.

PCB 업계의 신뢰할 수 있는 제조업체로서 이 통신 PCB 어셈블리의 생산자는 최첨단 기술과 엄격한 품질 관리 프로세스를 결합합니다. 맞춤형 PCB 솔루션 생산에 대한 전문 지식을 통해 모든 어셈블리가 정확한 사양과 성능 기준을 충족하도록 보장합니다. 혁신, 품질 및 고객 만족을 최우선으로 생각함으로써 이 제조업체는 업계 표준을 충족할 뿐만 아니라 초과하는 제품을 제공합니다.

요약하면, 통신 PCB 어셈블리는 고성능 통신 응용 분야를 위해 설계된 최고 수준의 제품입니다. 맞춤형 크기, 6층 구성 및 고급 임피던스 제어를 통해 복잡하고 고주파 회로에 적합합니다. ROHS 인증은 환경 책임과 안전에 대한 약속을 강조합니다. 최소 0.1mm의 구멍 직경으로 복잡한 부품 레이아웃을 지원하는 동시에 무거운 전류 처리 능력과 통합 서지 보호 기능은 까다로운 통신 환경에서 내구성과 신뢰성을 보장합니다. 평판이 좋고 경험이 풍부한 생산자가 제조한 이 PCB 어셈블리는 통신 PCB 솔루션에서 품질과 성능을 원하는 모든 사람에게 믿을 수 있는 선택으로 돋보입니다.

특징:

• 제품 이름: 통신 PCB 어셈블리
• 임피던스 제어: 예, 통신 인프라의 신호 무결성 보장
• 솔더 마스크 색상: 파란색, 녹색 및 기타 색상으로 제공
• 외부 패키지: 안전한 운송을 위해 상자에 안전하게 포장
• 사양: 특정 프로젝트 요구 사항을 충족하는 PCB 맞춤형 크기
• PCB 품질 시스템: 환경 안전을 위한 ROHS 표준 준수
• 무거운 전류 응용 분야를 효율적으로 처리하도록 설계됨
• 신뢰할 수 있는 성능이 필요한 통신 인프라 프로젝트에 이상적

기술 매개변수:

응용 분야:

통신 PCB 어셈블리는 최신 5G 통신 시스템의 까다로운 요구 사항을 충족하도록 설계된 고도로 전문화된 제품입니다. 정밀한 임피던스 제어를 통해 이 PCB 어셈블리는 신호 손실을 최소화하고 최적의 전송 품질을 보장하며, 이는 고주파 통신 응용 분야에서 매우 중요합니다. PCB 크기를 맞춤화할 수 있는 기능을 통해 제조업체는 특정 장치 구성에 맞게 어셈블리를 조정할 수 있으므로 다양한 통신 장비에 이상적입니다.

이 제품은 보드의 무결성이나 성능을 저해하지 않고 높은 전력 부하를 처리하기 위해 두꺼운 구리 층이 필요한 무거운 전류 응용 분야와 관련된 시나리오에 특히 적합합니다. 두꺼운 구리를 사용하면 전류 전달 용량이 향상될 뿐만 아니라 열 발산도 개선되어 고밀도 통신 모듈에서 안정적인 작동을 유지하는 데 필수적입니다. 이러한 속성은 5G 통신 분야 내의 기지국, 안테나 및 기타 인프라 구성 요소에 탁월한 선택이 됩니다.

통신 PCB 어셈블리는 쓰루 홀, 블라인드 및 매립형 비아를 포함한 고급 비아 유형 기술을 통합합니다. 이러한 기능을 통해 복잡한 다층 회로 설계를 사용할 수 있어 신호 라우팅을 최적화하고 전자기 간섭을 줄이는 컴팩트하고 효율적인 레이아웃이 가능합니다. 이 기능은 신뢰성이나 성능을 저하시키지 않고 컴팩트한 장치에서 고밀도 상호 연결이 필요한 제조업체에게 필수적입니다.

포장 측면에서 PCB 어셈블리는 운송 및 보관 중에 보호를 보장하기 위해 내구성이 뛰어난 상자에 조심스럽게 포장됩니다. 이 외부 포장은 물리적 손상 및 환경 요인으로부터 제품을 보호하여 제조업체 또는 최종 사용자에게 도달할 때까지 품질을 유지합니다.

5G 통신 장비 생산에 종사하는 제조업체는 견고한 설계와 우수한 전기적 특성으로 인해 이 통신 PCB 어셈블리가 매우 유용하다는 것을 알게 될 것입니다. 네트워크 인프라, 통신 터미널 또는 IoT 장치에 사용되든 어셈블리는 차세대 무선 통신 기술을 지원하는 데 필요한 신뢰성과 성능을 제공합니다.

요약하면, 통신 PCB 어셈블리는 두꺼운 구리 층을 사용하여 무거운 전류 응용 분야를 위해 설계되었으며, 맞춤형 크기를 제공하고 쓰루 홀, 블라인드 및 매립형 비아와 같은 고급 비아 유형 구조를 사용합니다. 임피던스 제어는 우수한 신호 무결성을 보장하여 5G 통신 솔루션에 필수적인 구성 요소가 됩니다. 신중한 상자 포장은 고품질의 내구성이 뛰어난 통신 제품을 제공하려는 제조업체에게 더욱 적합성을 향상시킵니다.

맞춤화:

당사의 통신 PCB 어셈블리 제품은 특정 요구 사항을 충족하도록 맞춤화된 포괄적인 맞춤화 서비스를 제공합니다. 0.2-6mm의 보드 두께 범위와 최대 6개의 레이어를 통해 복잡한 통신 응용 분야를 지원하는 고품질 제조를 보장합니다. 신뢰할 수 있는 제조업체로서 우리는 전도성과 내구성을 향상시키기 위해 두꺼운 구리 층을 통합하는 무거운 전류 설계를 전문으로 합니다. 당사의 PCB는 최적의 신호 무결성을 보장하기 위해 정밀한 임피던스 제어를 특징으로 합니다. 또한 우수한 열 성능과 신뢰성을 보장하는 고 Tg170 및 고 Tg180 재료에 대한 옵션을 제공합니다. 맞춤형 레이아웃, 재료 또는 사양이 필요한 경우 당사의 통신 PCB 어셈블리는 까다로운 프로젝트에 탁월한 성능을 제공하도록 설계되었습니다.

지원 및 서비스:

당사의 통신 PCB 어셈블리 제품은 최적의 성능과 신뢰성을 보장하기 위해 최선을 다하는 전담 기술 지원 팀에서 지원합니다. 설계 컨설팅, 어셈블리 프로세스 최적화, 테스트 및 검사, 문제 해결 지원을 포함한 포괄적인 서비스를 제공합니다. 당사의 전문가는 초기 설계 및 프로토타입 제작부터 대량 생산 및 유지 관리에 이르기까지 제품의 전체 수명 주기 동안 안내해 드립니다. 또한 특정 통신 요구 사항 및 산업 표준을 충족하기 위해 맞춤화 서비스를 제공합니다. 품질과 효율성에 중점을 둔 당사의 기술 지원은 모든 환경에서 통신 시스템이 원활하고 효과적으로 작동하도록 보장합니다.

포장 및 배송:

당사의 통신 PCB 어셈블리 제품은 운송 중 최대의 보호를 보장하기 위해 신중하게 포장됩니다. 각 PCB 어셈블리는 정전기 방전 손상을 방지하기 위해 정전기 방지 백에 안전하게 배치된 다음 충격과 진동을 흡수하기 위한 쿠션 재료가 사용됩니다.

그런 다음 포장된 어셈블리는 취급 및 환경 스트레스를 견딜 수 있도록 설계된 튼튼한 이중 벽 상자에 포장됩니다. 안전을 위해 습기를 제어하고 제품 무결성을 유지하기 위해 방습 팩을 포함합니다.

표준 지상, 신속 항공 화물 및 국제 배송 서비스를 포함하여 배송 요구 사항을 충족하기 위해 여러 배송 옵션을 제공합니다. 모든 배송은 추적 및 보험에 가입되어 통신 PCB 어셈블리 제품의 적시적이고 안전한 도착을 보장합니다.

당사의 물류 팀은 운송업체와 긴밀히 협력하여 실시간 업데이트를 제공하고 전 세계 원활한 배송을 위해 모든 규제 및 통관 요구 사항을 준수합니다.
