PCB 맞춤형 크기 통신 ROHS 시스템 및 HASL 납 없는 표면 완화 통신 솔루션을 제공하는 PCB 조립

PCB 맞춤형 크기 통신 ROHS 시스템 및 HASL 납 없는 표면 완화 통신 솔루션을 제공하는 PCB 조립

원래 장소:

중국이나 캄보디아

브랜드 이름:

Suntek Electronics Co., Ltd

인증:

ISO9001 ISO13485 IATF16949 UL

모델 번호:

2024-PCBA-6587

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
비아타입:
스루홀, 블라인드, 매립
응용 분야:
5G 통신
PCB 레이어:
6 층
PCB 품질 시스템:
ROHS
맞춤형:
통신 PCB:
높은 Tg170 및 높은 Tg180
솔더 마스크 색상:
Blue.green 요법
외부 패키지:
판지 상자
지불 및 배송 조건
최소 주문 수량
1개
가격
Customized products
배달 시간
모든 구성 요소가 키트 된 후 5-7 일
지불 조건
TT, PayPal
제품 설명

제품 설명:

통신 PCB 어셈블리는 현대 통신 인프라의 까다로운 요구 사항을 충족하도록 설계 된 고도의 전문 인쇄 회로 보드입니다.정밀과 첨단 기술로 설계된이 PCB 조립체는 다양한 통신 시스템에서 안정적이고 효율적인 성능을 보장하는 데 중요한 역할을 합니다.보드는 초미세 연결을 허용합니다., 통신 장비에서 흔히 사용되는 고밀도 회로 설계 및 복잡한 부품 배치에 이상적입니다.

이 PCB 어셈블리는 6층으로 구성되어 있으며 복잡한 라우팅과 신호 무결성을 위해 견고하고 다재다능한 플랫폼을 제공합니다.다층 설계는 고속 데이터 전송 및 복잡한 통신 프로토콜을 처리 할 수있는 게시판의 능력을 향상시킵니다.이 6층은 설계자가 전력 분배, 신호 격리 및 EMI 차단을 최적화 할 수 있도록합니다.따라서 전체 시스템 성능과 신뢰성을 향상시킵니다..

이 통신 PCB 조립체의 가장 뛰어난 특징 중 하나는 높은 Tg 물질, 특히 Tg170과 Tg180을 사용하는 것입니다.이 높은 유리 전환 온도 물질은 PCB가 높은 열 조건 하에서 기계적 강도와 전기적 특성을 유지 하는 것을 보장이것은 통신 인프라에서 특히 중요합니다. 많은 데이터 트래픽과 장기 사용으로 인해 장치가 지속적으로 높은 온도에서 작동하는 경우가 많습니다.높은 Tg 물질은 보드의 내구성에 기여, 교신 장치의 수명을 연장하여 변형 및 고장 위험을 줄입니다.

보드의 두께는 0.2mm에서 6mm까지 다양하며, 다양한 설계 요구 사항과 기계적 제약에 적응할 수 있는 유연성을 제공합니다.더 얇은 보드는 컴팩트하고 가벼운 장치에 적합합니다., 두꺼운 보드는 기계적 강도와 열 관리를 향상시킵니다.이 광범위한 두께 옵션은 제조업체가 통신 인프라 분야에서 특정 응용 프로그램에 PCB 조립을 조정 할 수 있습니다.휴대용 기기, 기지 스테이션, 데이터 센터에 사용되든

구조 및 재료 장점 외에도 통신 PCB 조립은 파란색, 녹색 및 기타를 포함한 다양한 용접 마스크 색상으로 제공됩니다.용매 마스크 는 구리 회로 를 산화 와 오염 으로부터 보호 할 뿐만 아니라 미적 인 매력을 향상 시키고 검사 및 조립 과정 을 더 쉽게 할 수 있게 한다다양한 용매 마스크 색상의 사용 가능성은 고객 선호도와 산업 표준에 따라 사용자 정의를 허용합니다.

이 제품의 또 다른 중요한 측면은 두꺼운 구리 층이 포함되어 있어 PCB의 전류 운반 능력과 열 분산 능력을 크게 향상시킵니다.두꺼운 구리는 신호 무결성을 유지하고 과열을 방지하기 위해 높은 전력 공급과 효율적인 열 관리가 필요한 통신 인프라 응용 프로그램에서 중요합니다.두꺼운 구리 층의 사용은 PCB가 까다로운 전기 부하를 처리하고 엄격한 조건 하에서 안정적인 작동을 유지할 수 있도록 보장합니다.

전체적으로 통신 PCB 조립은 통신 인프라 산업에 맞춘 고성능 솔루션입니다.높은 Tg 물질, 맞춤형 두께와 용접 마스크 옵션과 함께 두꺼운 구리의 통합은 신뢰성, 내구성,그리고 우수한 전기 성능이 PCB 어셈블리는 전 세계적으로 사람과 시스템을 연결하는 장치에 대한 견고한 기반을 제공함으로써 통신 기술의 발전을 지원합니다.

통신 장비, 네트워크 장치 또는 다른 통신 인프라 구성 요소에 사용하든 간에이 PCB 조립체는 최적의 성능과 수명을 보장합니다.그 디자인과 재료 선택은 통신 부문에서 직면한 과제에 대한 깊은 이해를 반영합니다., 다음 세대의 통신 솔루션 개발에서 신뢰할 수있는 구성 요소가됩니다.



특징:

  • 제품명: 통신 PCB 조립
  • PCB 계층: 6 계층
  • PCB 품질 시스템: ROHS 준수
  • 판 두께: 0.2~6mm
  • PCB 보드 종류: HDI PCB
  • 특징 증강 전도성을 위해 두꺼운 구리
  • 향상된 신뢰성을 위해 급증 보호 포함
  • 부품을 보호하기 위한 첨단 급증 보호 기술


기술 매개 변수:

제품 이름 통신 PCB 조립
적용 분야 5G 통신
PCB 품질 시스템 ROHS
PCB 보드 HDI PCB
최소 구멍 지름 00.1mm
표면 가공 ENIG, HASL 납 없는
임페던스 제어 그래요
통신 PCB 높은 Tg170 및 높은 Tg180
판 두께 0.2-6mm
타입을 통해 구멍 을 뚫고, 장님 이 되어 묻혔다
특별 특징 두꺼운 구리, 강한 전류


응용 프로그램:

통신 PCB 어셈블리는 광범위한 통신 장치 및 시스템에 설계 된 필수 부품입니다.이 집합체는 고속 데이터 전송 및 신뢰할 수있는 통신 네트워크에 필요한 복잡한 회로 디자인을 지원합니다.높은 Tg170 및 높은 Tg180 재료는 특별한 열 안정성과 기계적 강도를 보장합니다.온도 변동과 기계적 스트레스가 흔한 까다로운 환경에 적합합니다..

이 제품은 특히 통신 인프라, 기본 스테이션, 라우터, 스위치 및 신호 처리 장치 등에 사용하기에 적합합니다.PCB 에 통합 된 두꺼운 구리 층 은 전기 전도성 을 높이고 전류 운반 능력 을 향상 시킨다, 이는 신호 무결성을 유지하고 통신 장비의 전력 손실을 줄이는 데 중요합니다.두꺼운 구리 에 대한 반복적 인 강조 는 중요 한 통신 애플리케이션 에 대한 내구성 및 성능 신뢰성 을 제공하는 데 그 중요성 을 강조 합니다.

통신뿐만 아니라 통신 PCB 조립은 고속 및 안정적인 데이터 전송이 가장 중요한 데이터 센터 및 네트워크 서버에서 응용됩니다.표면 가공 옵션, ENIG (Electroless Nickel Immersion Gold) 와 납 없는 HASL (Hot Air Solder Leveling) 를 포함하여 탁월한 표면 평면성과 용접성을 제공합니다.강력하고 신뢰할 수 있는 부품 결합을 보장합니다.이는 자동화 된 조립 라인 및 장기적인 운영 일관성을 유지하는 데 특히 유리합니다.

또한 제품 안쪽 포장지는 견고한 카튼으로 안전한 운송과 취급을 보장합니다.민감한 PCB를 운송 및 보관 중 물리적 손상 및 환경 요인으로부터 보호하는 것이러한 신중한 포장 방식은 제조업체의 품질과 고객 만족에 대한 의지를 강조합니다.

전체적으로 통신 PCB 조립은 현대 통신 기술의 엄격한 요구 사항을 충족하도록 설계되었습니다.고도의 신뢰성을 요구하는 응용 프로그램에 최적의 선택으로 만듭니다., 열 내구성 및 우수한 전기 성능. 통신, 네트워크 장비 또는 데이터 처리 시스템에서 배포이 제품은 다양한 운영 시나리오에서 최적의 통신 효율성과 내구성을 보장합니다..



사용자 정의:

우리의 통신 PCB 어셈블리는 5G 통신 애플리케이션의 까다로운 요구 사항을 충족하기 위해 맞춤화된 고급 커스터마이징 서비스를 제공합니다. 신뢰할 수있는 제조업체로서,우리는 각 PCB 조립이 정밀하게 제작되었음을 보장합니다., 최소 0.1mm의 구멍 지름과 최적의 신호 무결성을 보장하기 위해 완전한 임피던스 제어 기능을 갖는다.

이 제품은 운송 중에 손상되지 않도록 견고한 카튼에 안전하게 포장됩니다.우리는 또한 전압 급증과 전기 급증으로부터 통신 시스템을 보호하기 위해 전압 보호 기능을 통합합니다., 당신의 장치의 신뢰성과 수명을 향상시킵니다.

우리의 통신 PCB 조립 맞춤화 서비스를 선택 하 고, 고품질, 지속 가능한 솔루션을 위해 특별히 설계 5G 통신 부문의 변화하는 필요에 대한,신뢰할 수 있는 제조업체의 전문적인 급증 보호 기술로 지원됩니다..



지원 및 서비스:

우리의 통신 PCB 조립 제품은 통신 산업에서 가장 높은 품질과 신뢰성을 충족하도록 설계되었습니다.우리는 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다..

우리의 기술 지원 팀은 설치, 구성, 문제 해결, 및 통신 PCB 조립 유지 보수에 도움이 사용할 수 있습니다. 우리는 상세한 제품 문서를 제공합니다,데이터 시트를 포함하여, 사용 설명서 및 응용 프로그램 메모를 사용하여 제품을 이해하고 효과적으로 사용할 수 있습니다.

지원 이외에도, 우리는 귀하의 특정 통신 요구 사항에 PCB 조립을 조정하는 사용자 정의 서비스를 제공합니다.우리의 엔지니어링 전문가들은 여러분의 팀과 긴밀히 협력하여 여러분의 시스템과 원활하게 통합되는 솔루션을 개발합니다..

우리는 또한 귀하의 통신 PCB 어셈블리의 수명 주기를 연장하기 위해 수리 및 리뉴얼 서비스를 제공하여 지속적인 신뢰성과 성능을 보장합니다.최신 기능과 보안 개선으로 시스템을 최신 상태로 유지하기 위해 정기적으로 펌웨어 및 소프트웨어 업데이트가 제공됩니다..

모든 기술적인 문의나 서비스 요청에 대해, 우리의 전담 지원 팀은 중단 시간을 최소화하고 생산성을 극대화하기 위해 신속하고 전문적인 지원을 제공하기 위해 최선을 다하고 있습니다.



포장 및 운송:

우리의 통신 PCB 어셈블리 제품은 운송 중에 최대한의 보호를 보장하기 위해 신중하게 포장됩니다.충격 및 진동을 흡수하기 위한 완충 물질이 뒤따라.

우리는 견고하고 고품질의 상자를 사용합니다. 운송 중에 취급과 환경 요인에 견딜 수 있도록 설계되었습니다.각 패키지는 처리 지침과 제품 정보를 명확하게 표시하여 원활한 처리 및 배달을 촉진합니다..

운송에 있어서 우리는 신뢰할 수 있는 운송사와 협력하여 전세계에 신속하고 안전한 배송을 제공합니다. 모든 배송에 대한 추적 정보가 제공됩니다.고객이 도착할 때까지 주문을 모니터링 할 수 있도록.

우리는 또한 특정 요구 사항을 충족시키기 위해 요청에 따라 사용자 정의 포장 옵션을 제공하여 귀하의 통신 PCB 조립 제품이 완벽한 상태로 도착하도록합니다.

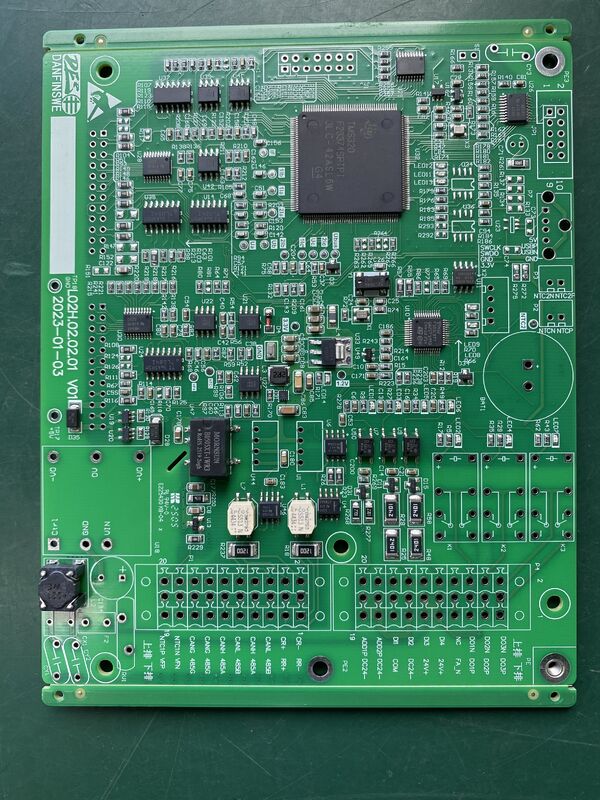

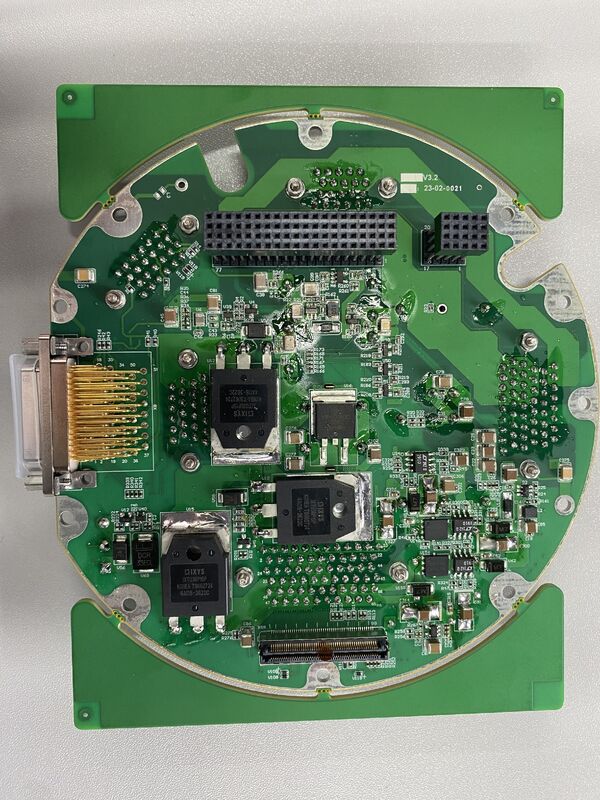

PCB 맞춤형 크기 통신 ROHS 시스템 및 HASL 납 없는 표면 완화 통신 솔루션을 제공하는 PCB 조립 0PCB 맞춤형 크기 통신 ROHS 시스템 및 HASL 납 없는 표면 완화 통신 솔루션을 제공하는 PCB 조립 1
