Name: 통신 PCB 조립을 위한 원스톱 경성/연성 PCB 조립 제조업체
Brand: Suntek Electronics Co., Ltd.
SKU: F1625-1820
Price: 49.10 USD
Availability: InStock

집 > 상품 > 소통 인쇄 회로 판 어셈블리 >

통신 PCB 조립을 위한 원스톱 경성/연성 PCB 조립 제조업체

원래 장소:

중국이나 캄보디아

브랜드 이름:

Suntek/BLSuntek

인증:

ISO9001 ISO13485 IATF16949 UL

모델 번호:

F1625-1820

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

재료::

FR4(Tg130-Tg180)/로저스/알루미늄

솔더 마스크 ::

녹색, 파란색, 검은 색, 빨간색, 흰색, 매트 색상

구리 ::

0.5온스-10온스

층을 이루세요 ::

1L-32L

smt, tht ::

예

두께::

10.0mm/1.6mm/2mm/4mm

로에스 ::

무연 또는 무연

보증::

1년

구멍 Min. ::

0.1mm

지불 및 배송 조건

최소 주문 수량

부정은 제한했습니다

가격

Customized products

포장 세부 사항

ESD 백 및 상자에 의해

배달 시간

모든 구성 요소가 키트 된 후 5-7 일

지불 조건

티/티

PCB 맞춤형 크기 통신 ROHS 시스템 및 HASL 납 없는 표면 완화 통신 솔루션을 제공하는 PCB 조립

가장 좋은 가격 을 구하라

비디오

통신 PCB High Tg180 고전류 맞춤형 크기 PCB, 전력 관리 및 분배용으로 설계

가장 좋은 가격 을 구하라

비디오

최소 홀 직경 0.1mm 통신 PCB 어셈블리 6 레이어, 통신 장치에 최적화된 High Tg170 및 High Tg180

가장 좋은 가격 을 구하라

비디오

임페던스 제어 ROHS 준수와 함께 두꺼운 구리 PCB 전기 특성과 향상 된 열 전도성을 제공합니다

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

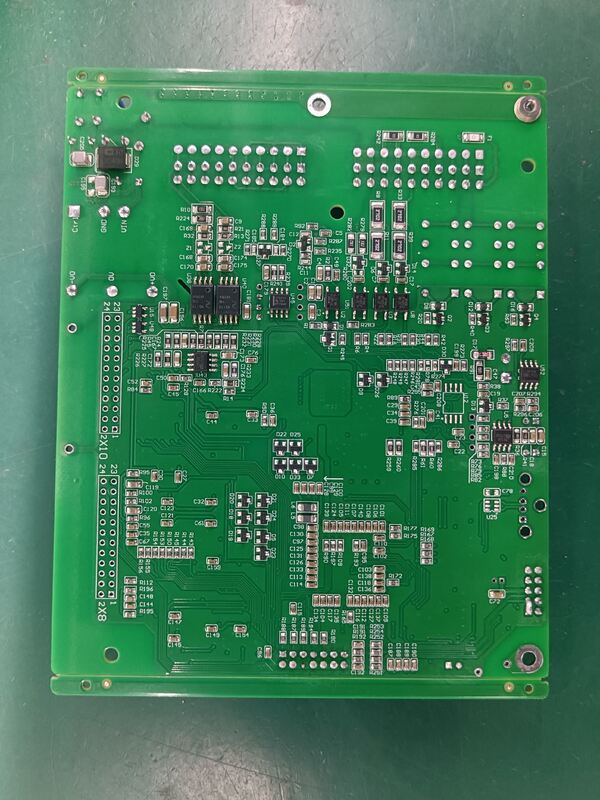

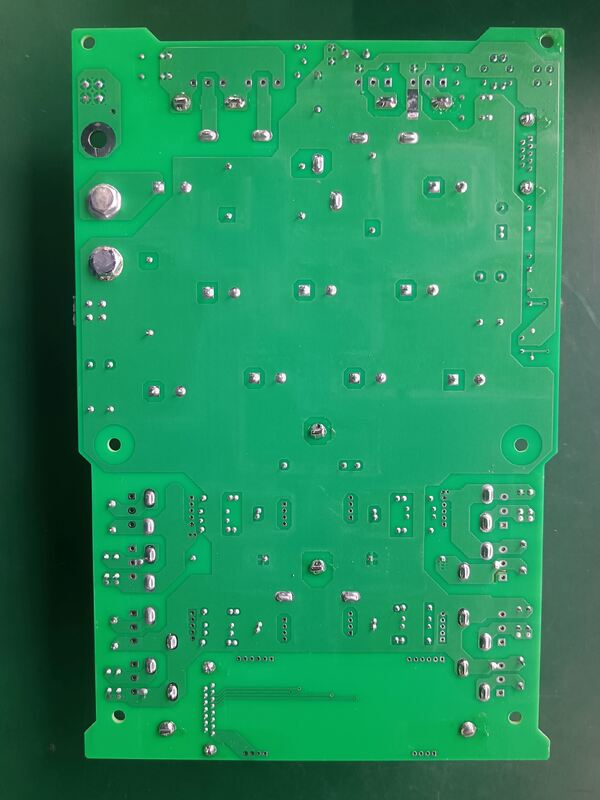

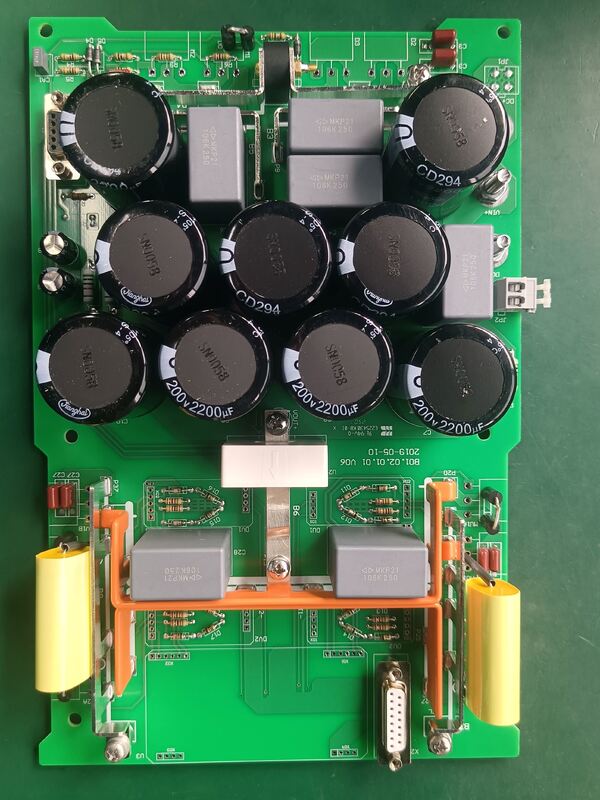

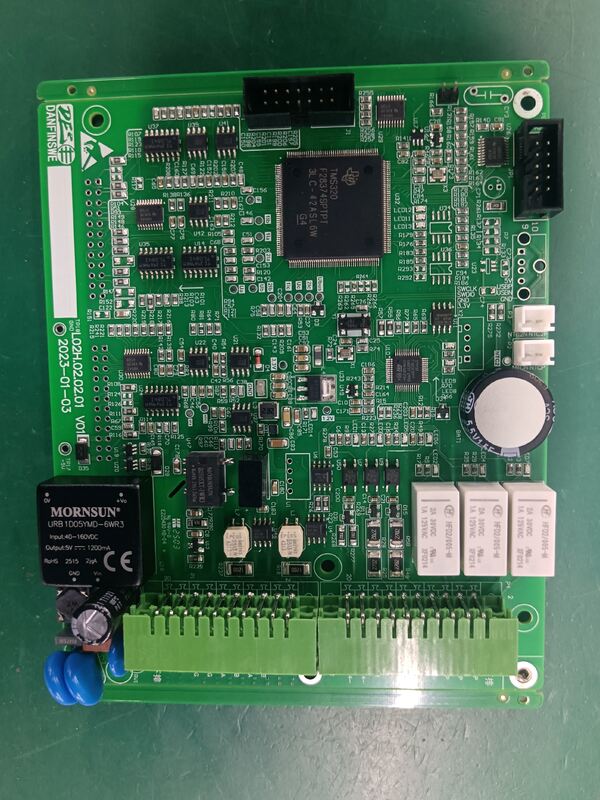

통신 PCB 조립을 위한 한 스톱 딱딱 / 유연 PCB 조립 제조업체

썬텍 그룹은 EMS 분야에서 대표적인 계약 공급 업체이며 PCB/FPC 조립, 케이블 조립 및 박스 빌드 조립에 대한 포괄적인 원스톱 솔루션을 제공합니다.우리의 최첨단 시설은 후난 지방에 전략적으로 위치하고 있습니다., 중국 및 캄보디아 칸달 지방.

ISO9001 인증2015, ISO13485:2016, IATF 16949:2016 및 UL E476377, 우리는 전 세계 고객에게 경쟁력 있는 가격에 우수한 품질의 제품을 제공합니다.

PCB 조립 능력

항목	매개 변수
보드 타입	딱딱한 PCB, 유연한 PCB, 금속 코어 PCB, 딱딱한 플렉스 PCB
보드 모양	직사각형, 원형 및 불규칙한 모양
최대 크기	400mm * 1200mm
미니 패키지	0201
얇은 피치 부분	0.25mm
BGA 패키지	받아들여질 수 있습니다.
DIP 용량	DIP 라인 및 AI 조립 라인
부품 공급	모두 Suntek에 의해 또는 부분적으로 고객에 의해 전송
부품 패키지	롤, 컷 테이프, 튜브 및 트레이, 느슨한 부품 및 무량
테스트	시각 검사, AOI, X-RAY, 기능 테스트
용매 종류	납 또는 납 없는 (RoHS 준수) 조립
조립 옵션	표면 장착 (SMT), 구멍을 통해 (DIP), 혼합 기술 (SMT & 구멍을 통해)
스텐실	레이저 절단 스테인실 스텐실, 단계 다운 스텐실
파일 형식	재료 목록, PCB (거버 파일), 픽-N-플레이스 파일 (XYRS)
품질 등급	IPC-A-610 2급/ 3급

우리 의 포괄적 인 서비스

PCB/FPC 제조
부품 공급
PCB/FPC 조립
맞춤형 케이블 / 허드 집합
박스 빌드 조립

추가 제조 서비스

SMT, THT, BGA, 0201 칩 조립
AOI, X선, ICT, FT, Burn-in 테스트
비료 또는 접착제
높은 혼합, 중소량 생산

EMS 제조 장점

IPC-A-610 표준에 따라 엄격한 제품 책임
모든 팀이 영어를 유창하게 사용합니다.
PDCA 관리 도구 구현
100% 전자 테스트 및 시각 검사 IQC, IPQC, FQC, OQC 포함
100%의 AOI 검사: X선, 3D 현미경 및 ICT
고전압 테스트 및 임피던스 제어 테스트 기능
ISO9001, ISO13485, IATF16949 및 UL 인증
최소 주문량 요구 사항이 없습니다.
저중량 생산에 특화되어 있습니다.
신속하고 신뢰할 수 있는 배송

왜 PCB 조립에 Suntek를 선택합니까?

경험 많은 신뢰할 수있는 제조업체로서 Suntek는 다양한 프로젝트 요구 사항이있는 글로벌 고객을위한 PCB 제조 및 PCB 조립을 포함하여 포괄적인 원스톱 서비스를 제공합니다.저희 전문팀은 고객들이 시간과 비용을 절감할 수 있도록 도와주고 있으며, 최고 품질의 제품을 유리한 가격에 공급합니다..

인스턴트 인용

24~48시간 이내에 우리의 상세한 공고서를 받아, 모든 프로젝트 사양에 대한 긍정적인 피드백을 받으세요.

강한 팀

우리의 전문 전문가와 엔지니어는 PCB 설계에서 Turnkey PCB 조립에 대한 기술 지원을 제공하며 프로세스 전체에서 모든 질문에 신속하게 답변합니다.

자동 장비

첨단 자동 장비는 업무 효율성과 비용 효율성을 향상시켜 경쟁력 있는 가격으로 고품질의 보드를 적시에 공급할 수 있습니다.

판매 후 서비스

우리는 모든 주문을 추적하고 프로세스 전체에 즉각적인 업데이트를 제공합니다. 고객 서비스 담당자가 항상 사용할 수 있습니다.

고객 지원 서비스

우리는 BOM 비용 분산 공유와 글로벌 부품 소싱으로 완전한 비용 투명성을 보장합니다. 우리의 포괄적인 고객 서비스 프로세스는 다음을 포함합니다.

고객 서비스 절차
RMA 절차
8D 보고서
PDCA (Plan-Do-Check-Action) 방법론

대응 의 약속

우리는 다음을 통해 24시간 이내에 불만, 문제 및 문의에 응답합니다.

주간 진행 보고서
전용 고객 지원 팀 통신 시간을 모니터링
고객 만족도 설문지

판매 후 서비스

모든 제품에 대한 1년 보증 기간
무료 수리 서비스
결함된 부품을 교체하기 위한 빠른 보상 부품

자주 묻는 질문

Q1: PCB 제조에 어떤 파일을 사용합니까?

A1: 게르버 파일 및 BOM (물질 청구서)

Q2: 제품 품질을 어떻게 보장합니까?

A2: 우리의 제품은 100% E 테스트를 거칩니다. PCB 조립에는 100% AOI, ICT, FT 및 시각 검사, BGA 구성 요소에 대한 100% X-ray가 포함됩니다.

Q3: 저희 회사 방문을 할 수 있나요?

A3: 절대적으로! 우리는 우리의 시설을 방문하는 것을 환영합니다. Suntek는 중국 후난 지방의 장샤의 싱샤 산업 공원에 위치합니다.

Q4: 일반적인 납품 시간은 얼마입니까?

A4: 샘플은 일반적으로 3-5 일, 대량 생산은 파일 및 양에 따라 7-10 일. PCB 조립은 일반적으로 15-20 일 소요됩니다.

Q5: 우리의 정보와 파일을 기밀하게 유지합니까?

A5: 절대적으로요. 고객의 디자인과 비즈니스 비밀을 보호하는 것이 우리의 기본 원칙입니다.

Q6: 어떻게 함께 일하게 될까요?

A6:

우리에게 PCB 레이아웃 파일과 BOM 목록을 이메일
우리는 12시간 이내에 확인을 제공하고 3-5일 이내에 상세한 공표를 제공합니다
가격, 주문 세부 정보 및 지불 조건 확인
우리는 즉시 당신의 명령을 수행합니다.

우리는 첨단 제조 장비와 기술을 운영하고 있습니다. 전문 엔지니어링, 구매, 품질 관리,고품질 제품과 적시에 배달을 보장하기 위해 관리 팀우리의 제품은 산업 제어, 자동차, 통신, 의료 장비, 소비자 전자제품 등에 널리 사용됩니다.

공장 시설
