SMD 보드 어셈블리 PCBA 보드 어셈블리 빠름 0.2mm 최소 구멍 프로그래밍
Suntek 계약 공장:
당사는 ICT 및 기능성 제품 테스트를 통해 SMT, THT 및 최종 조립을 제공합니다.
Suntek은 빠른 턴어라운드 프로토타입 제작부터 대량 생산에 이르기까지 모든 전자 제조 서비스 요구 사항에 대한 원스톱 솔루션을 제공합니다. 프로토타입 단계에서 설계 및/또는 생산 문제를 식별하고 (귀하와 협의하여) 생산으로 넘어가기 전에 이러한 문제를 해결할 수 있는 역량을 갖추고 있습니다.
많은 PCB 하우스가 우수한 PCB 조립 서비스를 제공한다고 주장하지만, Suntek은 실제로 약속을 이행합니다. 당사의 턴키 또는 위탁 인쇄 회로 기판 조립 서비스는 ISO ISO9001:2015 인증 및 RoHS 규정을 준수합니다. 당사는 SMD, 스루홀 및 혼합 조립 프로젝트를 처리하며, 특정 요구 사항에 따라 무료 DFM 검사 및 기능 테스트도 제공합니다. 당사의 PCBA 기능은 다음과 같습니다.
인증서:
ISO9001:2015, ISO13485:2016, IATF 16949:2016 및 UL E476377 인증을 받았습니다.
기능 개요:
|
Rigid PCB 2 - 40 + 레이어, Rigid-flex PCB 1 - 10 레이어 |
|
|
패널 크기(최대): |
21" x 24" |
|
PCB 두께: |
0.016" ~ 0.120" |
|
라인 및 간격: |
0.003" / 0.003" 내부 레이어; 0.004" 외부 레이어 |
|
구멍 크기: |
0.006" 스루 홀(완성 크기) 및 0.004" 숨겨진 비아 |
|
재료: |
FR4, High Tg, Rogers, 할로겐 프리 재료, 테플론, 폴리이미드 |
|
표면 마감: |
ENi/IAu, OSP, 무연 HASL, Immersion Gold/Silver, Immersion Tin |
|
특수 제품: |
Blind/ Buried Via(HDI 2+N+2), Rigid Flex |

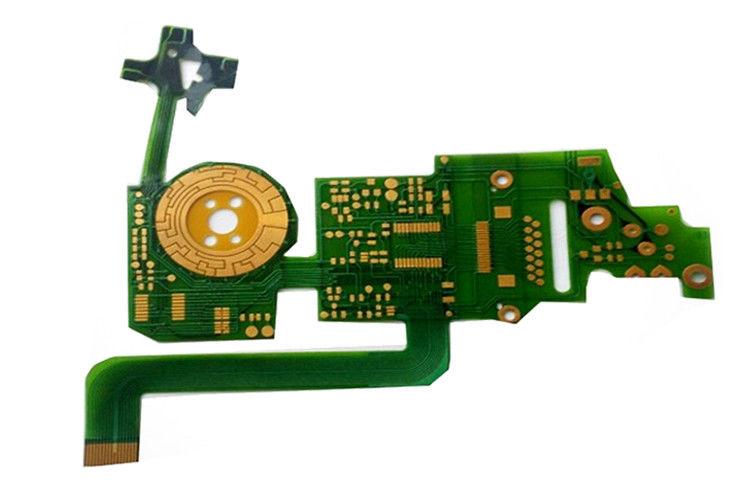

플렉시블 PCB, 플렉스 프린트 또는 플렉스 회로라고도 하며, 원하는 모양으로 구부릴 수 있는 특수 유형의 회로 기판입니다. 고밀도 및 고온 응용 분야에 널리 사용됩니다. 플렉스 디자인은 고온 저항성을 가진 기판 재료로 폴리이미드 또는 투명 폴리에스터 필름으로 구성되어 납땜 장착 부품에 적합합니다.
서비스 제공:
혁신적인 Rigid-Flex 프로세스
프리미엄 재료 세트
HDI가 있는 Rigid-Flex
Loose Leaf 구조
대형 패널
레이어 수 40+
방열판 적용
포장 및 배송:
플렉시블 PCB 어셈블리 포장 및 배송
포장:
플렉시블 PCB 어셈블리 제품은 안전한 운송을 위해 튼튼한 판지 상자에 포장됩니다. 상자는 배송 중 손상을 방지하기 위해 테이프로 밀봉됩니다.
제품은 또한 운송 중 잠재적인 충격 및 진동으로부터 추가적인 보호를 제공하기 위해 에어캡으로 포장됩니다.
각 상자에는 제품 이름, 수량 및 취급 지침이 표시되어 쉽게 식별하고 취급할 수 있습니다.
배송:
제품은 고객에게 시기 적절하고 안전하게 배송하기 위해 신뢰할 수 있는 택배 서비스를 통해 배송됩니다.
정확한 배송을 위해 배송 주소 및 연락처 정보를 다시 확인합니다. 예상치 못한 사고에 대비하여 운송 중 제품에 보험이 적용됩니다.
제품이 배송되면 고객에게 추적 번호가 제공되어 주문을 추적하고 안전한 도착을 확인할 수 있습니다.
배송 시 고객은 수령 증거로 소포에 서명해야 합니다.
당사의 지원
당사는 비용 투명성, BOM 비용 분석 공유를 보장합니다.
당사는 글로벌 공급업체로부터 부품을 공급받습니다.
당사는 (1) 고객 서비스 절차, (2) RMA 절차, (3) 8D 보고서, (4) 고객 서비스의 PDCA(Plan-Do-Check-Action)를 통해 고객에게 일정 지연 또는 제품 품질 문제에 대해 알리는 서면 프로세스를 갖추고 있습니다.
당사는 (1) 주간 보고서, (2) 커뮤니케이션 시간을 검토하는 고객 지원팀, (3) 고객 만족도 설문 조사를 통해 24시간 이내에 불만, 문제 및 문의에 응답합니다.
애프터 서비스:
(1) 모든 제품에 대해 1년 보증 기간, (2) FOC 수리, (3) 불량품 교체를 위한 빠른 보상 부품.
당사의 목표
당사는 항상 경쟁력 있는 가격, 고품질, 빠른 배송 제품을 제공하기 위해 노력하고 있습니다.
전자 제품의 급속한 발전과 혁신으로 인해 SMT(표면 실장 기술) 조립은 현대 전자 제조의 필수적이고 중요한 부분이 되었습니다. 오늘날 시장에서는 효율적이고 정확하며 신뢰할 수 있는 SMT 조립 라인에 대한 수요가 증가하고 있습니다. 이 기사에서는 BGA, UBGA, QFN, QFP, SOIC, PLCC 및 PoP를 포함한 광범위한 복잡한 전자 부품의 조립 요구 사항을 충족하는 최첨단 SMT 조립 라인을 소개합니다.
전체 조립 기능: 당사의 SMT 조립 라인은 모든 유형의 전자 조립을 처리할 수 있는 전체 조립 기능을 제공하기 위해 최신 기술과 첨단 기계 및 장비를 갖추고 있습니다. BGA(볼 그리드 어레이), UBGA(노 볼 그리드 어레이), QFN(무연 패키지), QFP(멀티 핀 패키지), SOIC(소형 아웃리치 패키지), PLCC(플라스틱 패키지 프로그래밍 가능 논리 장치) 또는 PoP(스택 패키지) 등 당사의 조립 라인은 모든 것을 처리할 수 있습니다. 즉, 제품 디자인이 아무리 복잡하더라도 당사는 포괄적인 조립 솔루션을 제공할 수 있습니다.
정확성 및 신뢰성: 당사의 SMT 조립 라인은 정확성과 신뢰성을 핵심 원칙으로 설계되었습니다. 당사는 첨단 자동화 장비와 고정밀 로봇을 사용하여 각 부품이 정확한 위치에 정확하게 납땜되도록 합니다. 당사의 조립 라인은 또한 제품 품질이 최고 기준을 충족하는지 확인하기 위해 첨단 검사 및 품질 관리 시스템을 갖추고 있습니다. 당사의 조립 라인 운영자는 전문적인 교육을 받았으며 각 조립 단계를 정확하게 수행할 수 있는 경험과 기술을 갖추고 있습니다.
고효율 및 생산성: 당사의 SMT 조립 라인은 생산성과 처리량을 높이기 위해 고도로 자동화된 프로세스를 사용합니다. 당사의 장비는 단기간에 대규모 전자 부품을 조립할 수 있으므로 생산 주기 시간을 크게 단축합니다. 동시에 당사의 조립 라인은 다양한 제품에 대한 수요 변화를 수용하기 위해 빠른 라인 변경 및 신속한 조정을 지원합니다. 이러한 고효율 생산 능력은 고객이 시장 수요에 신속하게 대응하고 시장 출시 시간을 단축하는 데 도움이 됩니다.
품질 관리 및 추적성: 당사는 전자 제조에서 품질 관리의 중요성을 이해하므로 조립 프로세스 전반에 걸쳐 품질 관리 및 품질 보증 조치를 엄격하게 시행합니다. 당사의 조립 라인은 각 부품에 대한 포괄적인 품질 검사 및 검증을 가능하게 하는 첨단 테스트 장비 및 공정 제어 시스템을 갖추고 있습니다. 또한 당사는 각 부품의 소스와 조립 프로세스를 원자재 공급업체 및 운영자까지 추적하여 더 높은 수준의 품질 보증을 제공할 수 있도록 엄격한 추적성 시스템을 구현했습니다.
당사의 최첨단 SMT 조립 라인은 BGA, UBGA, QFN, QFP, SOIC, PLCC 및 PoP와 같은 광범위한 복잡한 전자 조립의 조립 요구 사항을 충족하는 시대를 선도하는 혁신입니다. 전체 조립 기능, 정확성 및 신뢰성, 고효율 및 생산성, 품질 관리 및 추적성을 통해 당사의 조립 라인은 경쟁 시장에서 성공하는 데 도움이 되는 우수한 조립 솔루션을 고객에게 제공합니다.
혁신적인 스타트업이든 업계 거인이든, 당사는 귀하의 요구에 맞는 SMT 조립 솔루션을 맞춤화할 수 있습니다. 당사의 SMT 조립 라인에 대해 자세히 알아보려면 당사 팀에 문의하십시오. 전자 제조 산업 발전을 위해 함께 일할 수 있기를 기대합니다.
