원래 장소:
중국이나 캄보디아
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-028

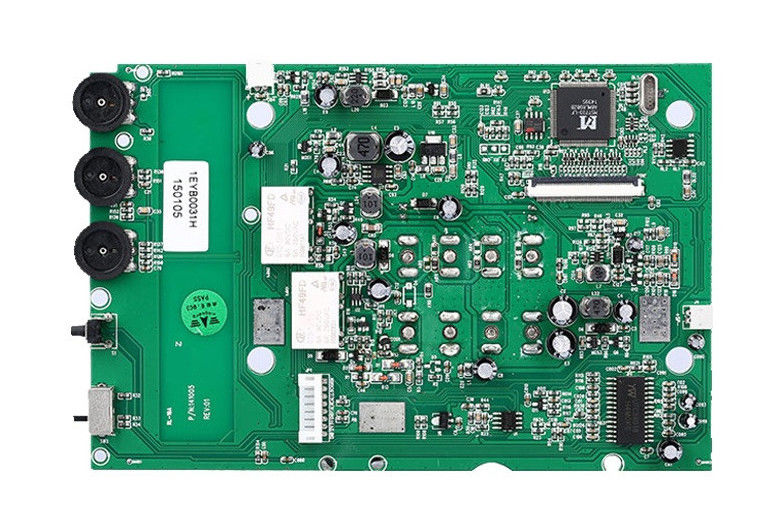

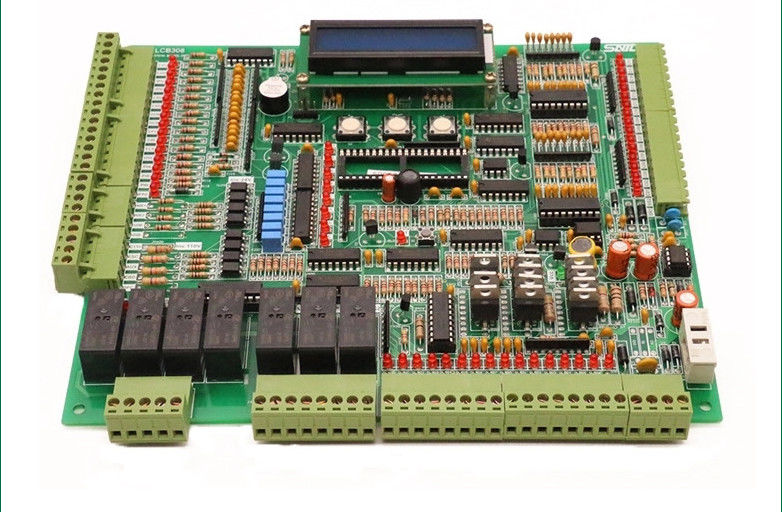

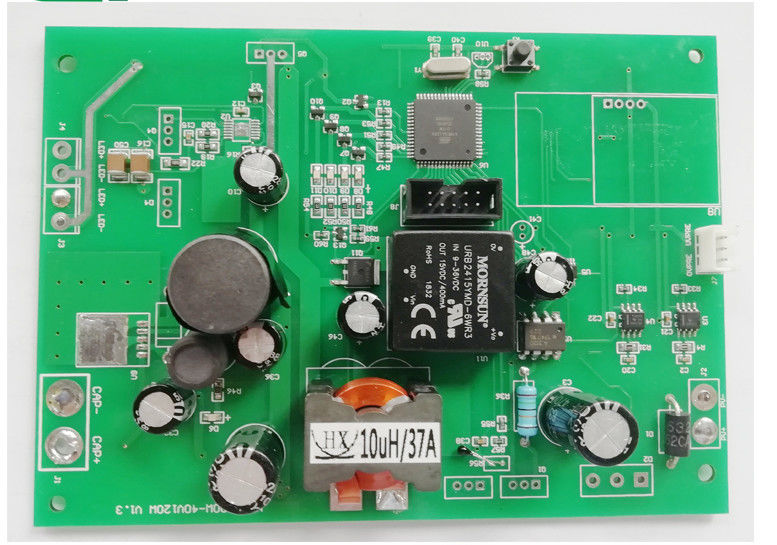

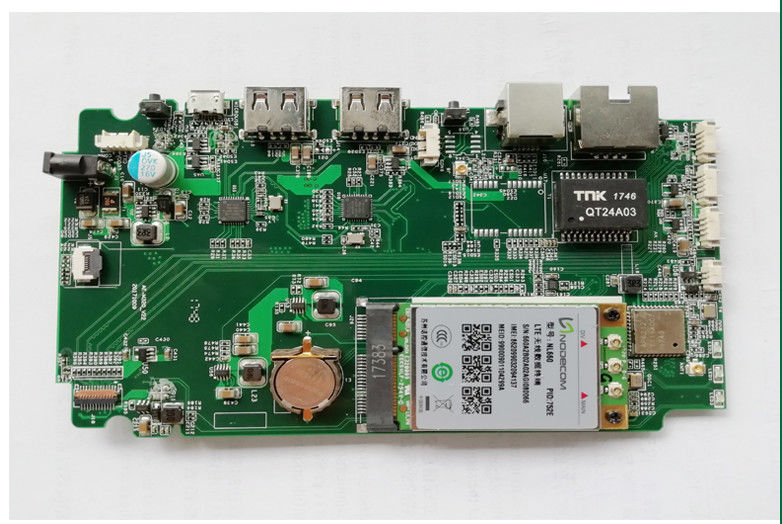

새로운 에너지 필드 PCB 조립 제조업체 부품 공급 프로토타입
썬텍 계약 공장:
Suntek 그룹은 PCB,PCB 조립,케이블 조립,Mix. 기술 조립 및 박스 제작에 대한 원스톱 솔루션을 가진 EMS 분야에서 전문 공급 업체입니다. ISO9001:2015,ISO13485:2016IATF 16949:2016 및 UL E476377 인증. 우리는 전 세계 고객에게 경쟁력있는 가격으로 자격을 갖춘 제품을 제공합니다.
레이어: | 딱딱한 PCB 2 - 40 + 층, 딱딱한 플렉스 PCB 1 - 10층 |
패널 크기 (max): | 21인치 x 24인치 |
PCB 두께: | 00.016"에서 0.120" |
라인 & 스페이스: | 0.003" / 0.003" 내부층, 0.004" 외부층 |
구멍 크기: | 00.006" Through Hole (완료된 크기) 와 0.004" Buried Via |
소재: | FR4, 높은 Tg, 로저스, 하롤겐 없는 물질, 테플론, 폴리마이드 |
표면 가공: | ENi/IAu, OSP, 납 없는 HASL, 몰입 금/은, 몰입 진 |
특수 제품: | 실명/장인 경로 (HDI 2+N+2), 딱딱한 플렉스 |
1고밀도 SMT 조립: 기술의 발전에 기초하여 전자 제품은 점점 더 똑똑해지고 점점 더 정교해지고 있습니다.PCB 조립 밀도가 크게 개선되어야한다는 것을 요구했습니다.그리고 SMT 조립은 이 문제를 완벽하게 해결했습니다. 고밀도 PCB 조립이 가능해졌습니다.
2- 낮은 비용과 더 빠른 생산 속도: 표준화, 자동화 및 구멍 없는 장착의 특성으로 인해,더 작은 크기의 구성 요소를 장착하면 더 큰 구멍 PCB보다 많은 비용을 절감합니다., 굴착을 줄이고 생산 속도를 높입니다.
3더 높은 성능: 짧은 리드 또는 리드 없는 전자 부품을 사용하여 SMT 조립은 리드에서 기생 자 인덕턴스 및 용량을 감소시킵니다.PCB의 주파수 및 속도 성능을 향상시킵니다.. PCB 및 구성 요소를 효과적으로 열에서 멀리하십시오.
4신뢰성 및 안정성: 자동화 된 생산 기계는 구성 요소의 모든 연결이 잘 용접되도록 보장하며, SMT 조립은 전자 제품의 신뢰성 및 안정성을 향상시킵니다.
5PCB 면적의 더 효율적인 사용: 더 작은 전자 부품과 SMT의 기술은 SMT 조립이 PCB의 표면 면적에 더 나은 사용을 가능하게합니다.
6.SMT 조립은 PCB 회로를 더 빠르게 돕습니다
우리의 지원
우리는 비용 투명성을 보장합니다.
우리는 글로벌에서 부품 공급자를 가지고 있습니다.
우리는 고객들에게 일정 지연이나 제품 품질 문제에 대해 다음과 같이 알려주는 문서화된 절차를 가지고 있습니다.
(1) 고객 서비스 절차
(2) RMA 절차
(3) 8D 보고서
(4) 고객 서비스에서 PDCA ((계획- 수행-검사-행동)
우리는 24시간 이내에 불만,문제 및 문의에 응답합니다.
(1) 주간 보고서
(2) 고객 지원 팀 통신 시간을 검토
(3) 고객 만족도 설문지
판매 후 서비스:
(1) 모든 제품에 대한 1년 보증 기간
(2) FOC 수리
(3) 결함을 대체하기 위한 빠른 보상 부품.
우리의 핵심은 "품질은 시장을 이기고 아이디어는 미래를 창조한다".
문의사항을 직접 저희에게 보내세요
