원래 장소:
중국이나 캄보디아
브랜드 이름:
Suntek Electronics Co., Ltd
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
2024-PCBA-112

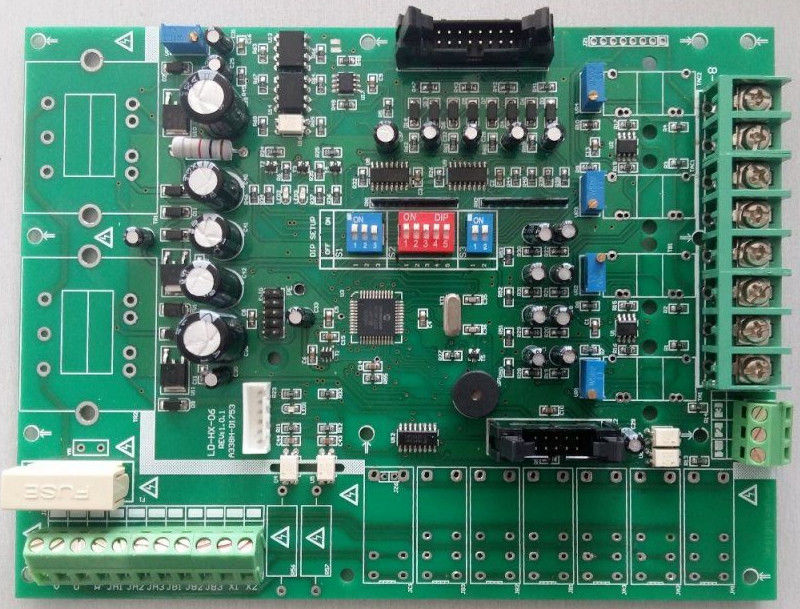

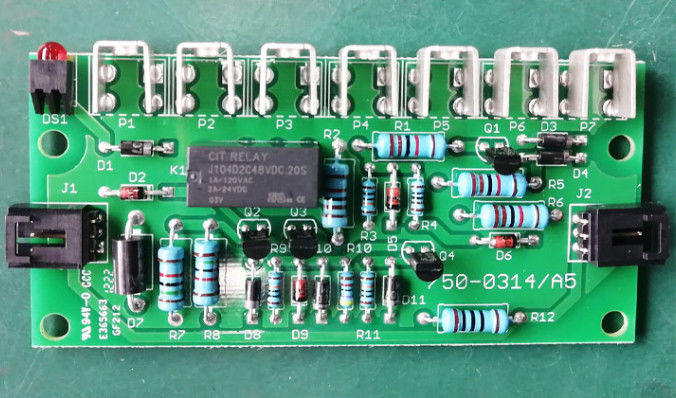

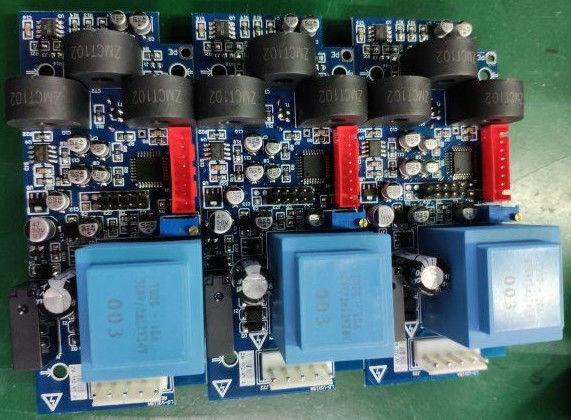

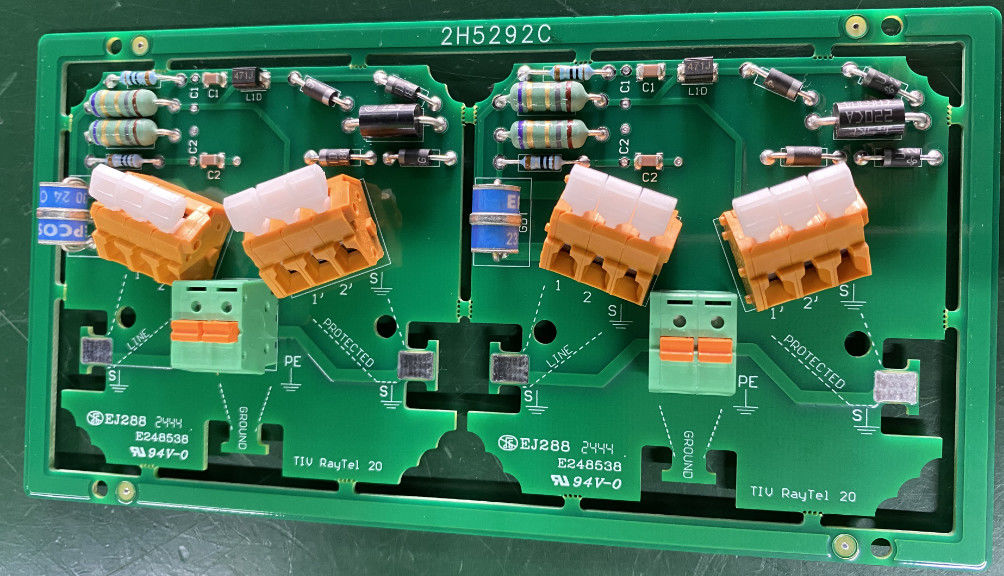

FR4 ENIG 4층 PCB 회로판 통신 안전 PCB 판
썬텍 계약 공장:
Suntek 그룹은 PCB / FPC에 대한 원스톱 솔루션으로 EMS 분야에서 선도적인 공급 업체입니다
케이블 조립, 믹스 기술 조립 및 박스 빌딩.
주식회사인 Suntek Electronics Co., Ltd는 중국 후난성에 위치하고 있습니다.
BLSuntek Electronics Co., Ltd는 캄보디아 칸달 지방에 위치한 새로운 시설입니다.
역량 개요:
PCB 조립 |
|
PCBA 테스트 |
AOI, X-RAY, ICT, 기능 테스트 |
PCB 조립 방법 |
BGA |
최소 구멍 용도 |
±0.05mm |
층 |
2-10 |
PCB 두께 |
0.2-7.0mm |
표면 마감 |
HASL, ENIG, OSP, 몰입 은, 몰입 진 |
PCB 공정 |
잠수 금 |
PCB 품질 시스템 |
ROHS |
최소선 너비/간격 |
00.1mm |
표면 마감 |
ENIG
|
통신 장비용 PCB
정보통신기술의 급속한 발전으로 스마트폰, 무선 라우터와 같은 전자 기기들은기지국 및 기타 통신 장비는 일상 생활 및 업무에서 필수적입니다.이러한 장치의 인쇄 회로 보드는 부품 및 통합 회로의 조립의 기초로 사용됩니다.통신을 가능하게 하는 초고속 신호와 데이터의 전송을 가능하게 하는.
통신 장치 PCB는 구리 접착판에서 새겨진 전도성 구리 흔적을 사용하여 활성 및 수동 구성 요소 간의 상호 연결을 촉진합니다.그들은 장치의 의도 된 기능에 따라 기계적 지원 및 필요한 전기 연결을 제공합니다.그러나 가장 중요한 것은 통신용으로 설계된 PCB는 허용할 수 없는 손실이나 간섭 없이 구성 요소들 사이에서 정확하고 신뢰할 수 있는 신호를 전송해야 합니다.이것은 고주파 통신 전자 장치의 고유 한 요구 사항을 충족시키기 위해 전문 재료와 제조 프로세스를 필요로합니다..
JHYPCB에서 우리는 풍부한 전문 지식을 가지고 있습니다PCB 제조전 세계 주요 브랜드에 대한 10년 이상의 경험을 바탕으로우리는 엄격한 요구 사항을 완전히 이해하고 가장 까다로운 응용 프로그램에 대한 통신 PCB를 안정적으로 생산 할 수 있습니다..프로토타입 제작첨단 디자인이나 복잡한 보드의 대량 생산, 우리는 제공할 수 있는 능력을 가지고 있습니다.
서비스 제공:
혁신적인 딱딱하고 유연한 과정
프리미엄 소재 세트
HDI와 함께 딱딱한 플렉스
느슨 한 잎 구조
너무 큰 패널
레이어 카운트 40+
히트 싱크 애플리케이션
포장:
유연 PCB 조립 제품은 안전한 운송을 보장하기 위해 견고한 고지 상자에 포장됩니다. 상자는 운송 중에 손상을 방지하기 위해 테이프로 밀폐됩니다.
이 제품은 또한 운반 중 잠재적 인 충돌과 진동으로부터 추가 보호를 제공하기 위해 거품 포장으로 포장됩니다.
각 상자에는 제품 이름, 양, 취급 지침이 표시되어 있어 쉽게 식별하고 취급할 수 있습니다.
운송:
상품은 신뢰할 수 있고 신뢰할 수 있는 택배 서비스를 통해 고객에게 신속하고 안전한 배달을 보장합니다.
배송 주소 및 연락처 정보는 정확한 배송을 보장하기 위해 두 번 확인됩니다. 제품은 예상치 못한 사건으로부터 보호하기 위해 운송 중에 보험에 가입됩니다.
상품이 배송되면 추적 번호를 고객에게 제공하여 주문을 추적하고 안전하게 도착할 수 있습니다.
배달 후, 고객은 수신 증명으로 패키지에 서명해야합니다.
Rigid-Flex 제품 유형은 다음을 포함합니다.
