원래 장소:
중국이나 캄보디아
브랜드 이름:
Suntek/BLSuntek
인증:
ISO9001 ISO13485 IATF16949 UL
모델 번호:
Y060-1012

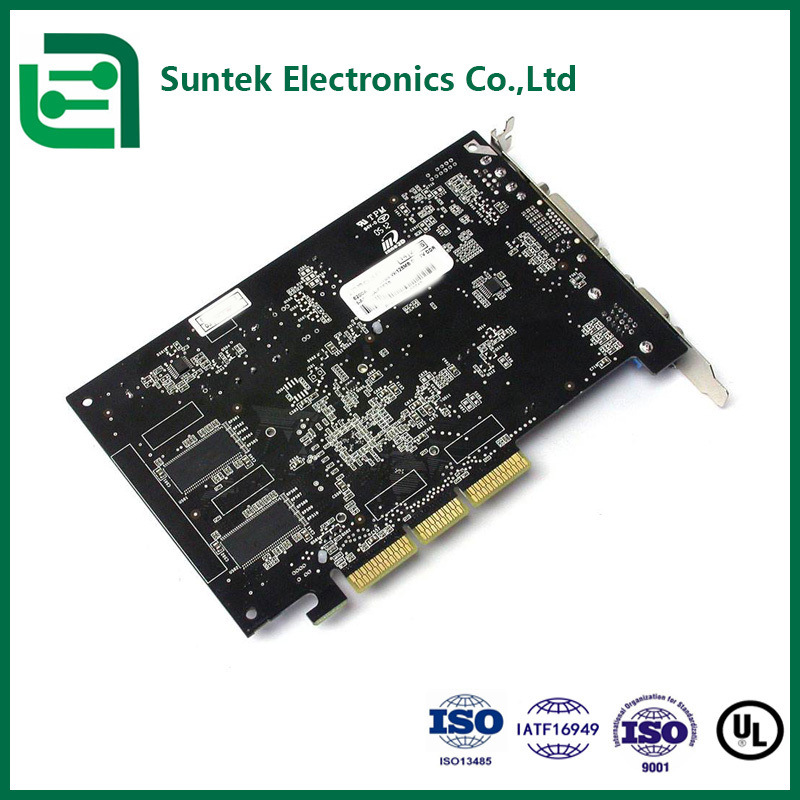

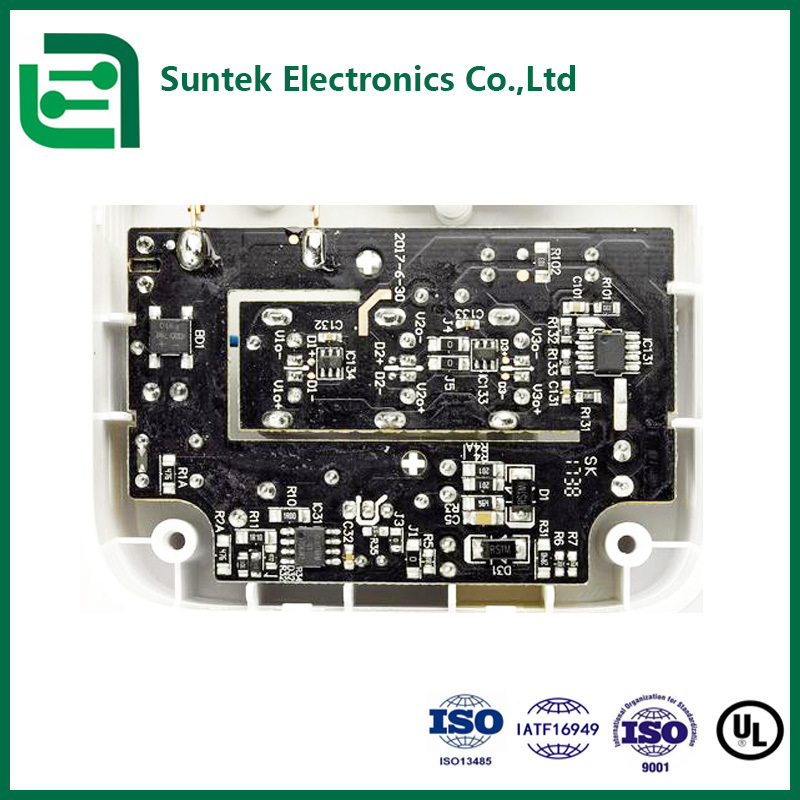

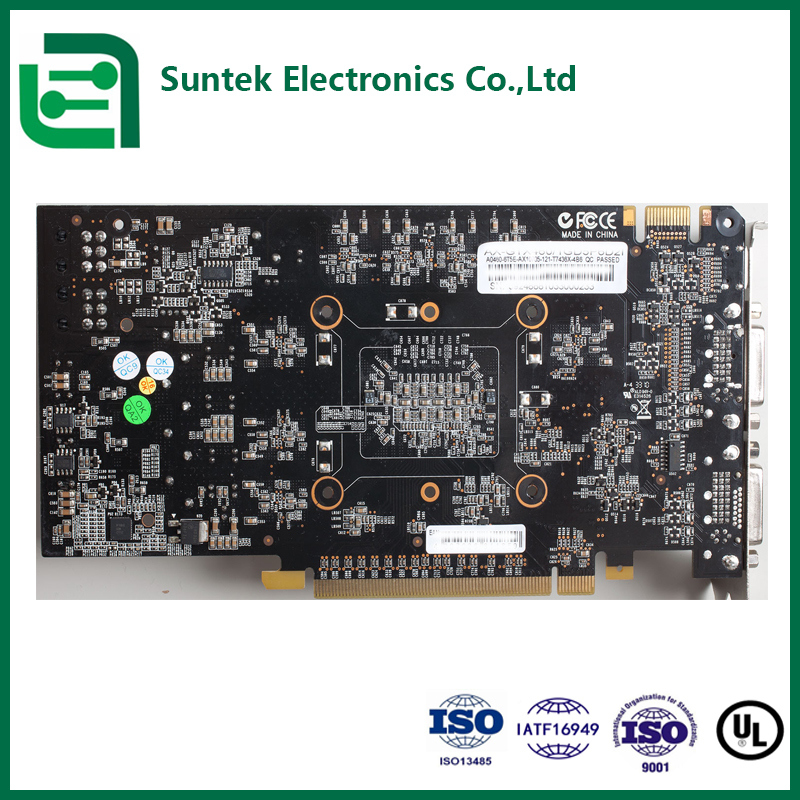

다층 FR4 PCB 어셈블리 ENIG HASL RoHS IPC-A-610 표준, 산업용 PCBA에 대한 100% AOI
Suntek Group 소개:
Suntek은 FCB/FPC 어셈블리, 케이블 어셈블리 및 Box-build 어셈블리에 대한 원스톱 솔루션을 제공하는 EMS 분야의 계약 공급업체입니다.
주요 시설인 Suntek Electronics Co., Ltd. 중국 후난성에 위치;
새로운 시설인 BLSuntek Electronics Co., Ltd., 캄보디아 칸달성에 위치.
ISO9001:2015, ISO13485:2016, IATF 16949:2016 및 UL E476377 인증을 획득하여,전 세계 고객에게 경쟁력 있는 가격으로 자격을 갖춘 제품을 제공합니다.
Gerber 파일 및 BOM을 통해 실제 제품으로 만들 수 있습니다.
실제 샘플을 통해 이 제품을 복제하는 데 도움이 되는 리버스 엔지니어링 서비스를 제공할 수 있습니다.
아이디어를 통해 이 제품을 구축하는 데 도움이 되는 공동 설계 서비스를 제공할 수 있습니다.
기능 개요:
|
사양 |
세부 정보 |
|
재료 유형 |
FR-1, FR-4, CEM-1, 알루미늄 클래드 |
|
재료 두께(mm) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
|
레이어 수 |
1~8 레이어 |
|
최대 보드 크기 |
23.00” x 35.00”(580mm*900mm) |
|
IPC 클래스 |
Class II, Class III, Class 1 |
|
환상 링 |
5 mil/side 이상(최소 설계) |
|
마감 도금 |
솔더(HASL), 무연 솔더(HASL), ENIG(무전해 니켈 침지 금), OSP, 침지 은, 침지 주석, 침지 니켈, 경질 금, 기타 |
|
구리 무게 |
0.5OZ-2OZ |
|
트레이스/공간 너비 |
3 Mils 이상 |
|
드릴 간격 |
0.1mm(레이저 드릴링) |
|
도금 슬롯 |
0.036 이상 |
|
최소 구멍(완료) |
0.1mm 이상 |
|
골드 핑거 |
1~4 에지(30~50 미크론 금) |
|
SMD 피치 |
0.080” - 0.020” - 0.010” |
|
솔더 마스크 유형 |
LPI 광택, LPI-무광, SR1000 |
|
솔더 마스크 색상 |
녹색, 빨간색, 파란색, 검정색, 흰색, 노란색 |
|
레전드 색상 |
흰색, 노란색, 검정색, 빨간색, 파란색 |
|
CNC 라우트 포인트 |
모두 |
|
최소 라우트 너비 |
0.031” |
|
스코어링 |
직선, 점프 스코어링, 패널 에지 투 에지, CNC* |
|
바디 골드 |
HARD*, IMMERSION* (최대 50 MICRON GOLD) |
|
데이터 파일 형식 |
Gerber 274x, 임베더 조리개 포함 |
|
FAB. 도면 형식 |
DXF, HPGL, DWG, PDF, Gerber |
|
E.T 테스트 |
플라잉 프로브, 단면, 1up 플레이트, 클램프 쉘, 넷 리스트 |
|
카운터 싱크/카운터 보어 |
최대 0.250 직경 사용 가능 |
|
임피던스 제어 |
예 |
|
블라인드 비아/매립 비아 |
예 |
|
필링 가능한 마스크 |
예 |
|
탄소 |
예 |
응용 분야:
저희 회사는 다음을 제공합니다:
-PCB/FPC 제작
-부품 소싱
-PCB/FPC 어셈블리
-맞춤형 케이블/하네스 어셈블리
-박스 빌드
다음과 같은 서비스:
-SMT, THT, BGA, 0201 칩 어셈블리
-AOI, X-Ray, ICT, FT, 번인
-컨포멀 코팅 또는 접착
-고혼합, 소량에서 중량
ISO9001, ISO13485, TS16949 및 UL 인증을 받았습니다.
EMS 장점:
1) 엄격한 제품 책임, IPC-A-610 표준 채택
2) 모든 팀은 유창한 영어를 구사할 수 있습니다.
3) PDCA 관리 도구
4) 100% E-test, 100% 육안 검사, IQC, IPQC, FQC, OQC 포함
5) 100% AOI 검사, X-ray, 3D 현미경 및 ICT 포함
6) 고전압 테스트, 임피던스 제어 테스트
7) ISO9001, ISO13485, IATF16949 및 UL 인증
8) 최소 주문 수량 없음
9) 소량에서 중량 생산에 집중
10) 빠르고 정시 배송
Suntek을 선택해야 하는 이유?
경험이 풍부하고 신뢰할 수 있는 제조업체인 Suntek은 강력한 팀을 통해 프로젝트에 다양한 요구 사항이 있는 전 세계 모든 고객에게 PCB 제조 및 PCB 어셈블리를 포함한 원스톱 서비스를 제공합니다. 고객이 한 곳에서 최고 품질의 제품을 유리한 가격으로 완료하는 데 시간과 비용을 절약할 수 있습니다.
즉시 견적
프로젝트에 대한 모든 사양에 대해 24시간에서 48시간 이내에 즉시 견적과 긍정적인 피드백을 받으실 수 있습니다.
강력한 팀
전문적이고 경험이 풍부한 전문가와 엔지니어가 PCB 설계부터 턴키 PCB 어셈블리까지 항상 기술 지원을 제공합니다. 모든 질문은 시간 지연 없이 전체 프로세스에서 답변할 수 있습니다.
자동 장비
모든 고급 자동 장비는 작업 효율성과 비용 효율성을 향상시키는 데 도움이 됩니다. 우리는 시기에 맞춰 최고 품질의 보드를 경쟁력 있는 가격으로 제공하기 위해 모든 노력을 다할 것입니다.
애프터 서비스
모든 고객의 모든 주문을 추적합니다. 고객 서비스 담당자가 온라인으로 제공되어 모든 프로세스에서 즉시 업데이트를 제공합니다.
저희 지원:
비용 투명성, BOM 비용 분석 공유를 보장합니다.
글로벌 부품 공급업체가 있습니다.
다음과 같이 고객에게 일정 지연 또는 제품 품질 문제를 알리기 위한 서면 프로세스가 있습니다.
(1) 고객 서비스 절차
(2) RMA 절차
(3) 8D 보고서
(4) 고객 서비스의 PDCA(Plan-Do-Check-Action)
24시간 이내에 불만, 문제 및 문의에 응답합니다.
(1) 주간 보고서
(2) 커뮤니케이션 시간을 검토하는 고객 지원팀
(3) 고객 만족도 설문지
애프터 서비스:
(1) 모든 제품에 대해 1년 보증 기간
(2) FOC 수리
(3) 결함 교체를 위한 빠른 보상 부품.
EMS PCB 품질 관리:
PCBA 어셈블리 흐름도:
자주 묻는 질문:
Q1: PCB 제작에 어떤 파일을 사용하십니까?
A1: Gerber, PCB. 자동 CAD
Q2: 품질을 어떻게 보장합니까?
A2: 당사 제품은 모두 100% E-테스트를 거칩니다. PCB 어셈블리는 100% AOI, ICT, FT 및 육안 검사, BGA에 대한 100% X-ray를 사용합니다.
Q3: 귀사를 방문할 수 있습니까?
A3: 물론입니다. 중국 후난성 창사 씽샤 산업 단지에 위치한 Suntek을 방문해 주십시오.
Q4: 리드 타임은 어떻게 됩니까?
A4: 샘플의 경우 3-5 영업일, 배치 생산의 경우 파일 및 수량에 따라 7-10 영업일이 소요됩니다. PCB 어셈블리의 경우 15-20 영업일이 소요됩니다.
Q5: 귀하의 정보와 파일을 비밀로 유지하시겠습니까?
A5: 물론입니다. 고객의 설계를 보호하기 위해 비즈니스 비밀을 유지하는 것이 기본 원칙입니다. NDA는 언제든지 서명할 수 있습니다.
Q6. 어떻게 함께 일합니까?
A6: -이메일을 보내 PCB 레이아웃 파일, BOM 목록을 보내주세요.
- 12시간 이내에 회신 확인을 제공하고 3-5일 이내에 제안에 회신합니다.
- 귀사에서 가격, 주문 및 지불 조건을 확인하기를 기다립니다.
- 주문을 진행합니다.
고품질 제품과 정시 배송을 보장하기 위해 고급 제조 장비 및 기술, 전문 엔지니어 팀, 구매 팀, 품질 팀 및 관리 팀을 보유하고 있습니다.
당사 제품은 산업 제어, 자동차, 통신, 의료 장비, 가전 제품 등에 널리 사용됩니다.
일부 공장 사진:
