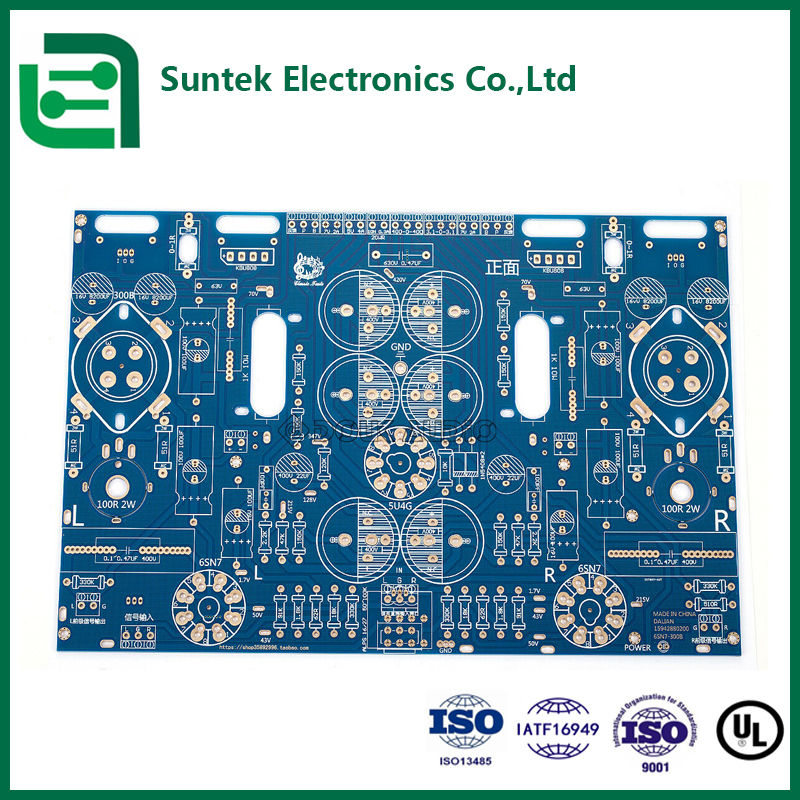

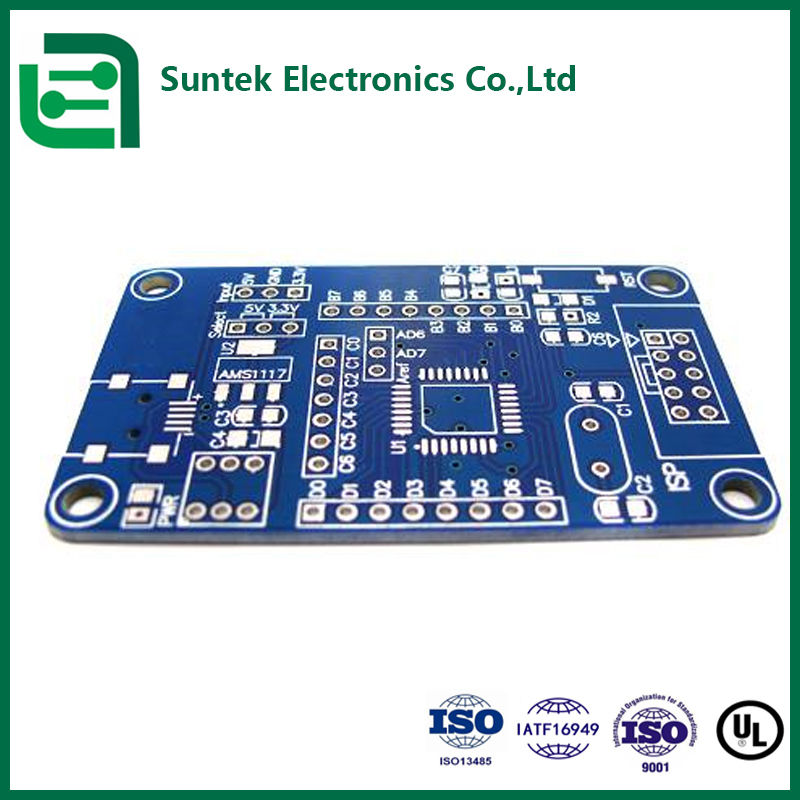

전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수

전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수

다층 스엠티 인쇄 회로 판 어셈블리

ENIG RoHS를 준수하는 PCB

전자 장치용 SMT PCB

원래 장소:

중국이나 캄보디아

브랜드 이름:

Suntek/BLSuntek

인증:

ISO9001 ISO13485 IATF16949 UL

모델 번호:

I025-1109

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
재료::
FR4(Tg130-Tg180)/로저스/알루미늄
솔더 마스크 ::
녹색, 파란색, 검은 색, 빨간색, 흰색, 매트 색상
구리 ::
0.5온스-10온스
층을 이루세요 ::
1L-32L
smt, tht ::
두께::
10.0mm/1.6mm/2mm/4mm
로에스 ::
무연 또는 무연
보증::
1년
구멍 Min. ::
0.1mm
지불 및 배송 조건
최소 주문 수량
부정은 제한했습니다
가격
Customized products
포장 세부 사항
ESD 백 및 상자에 의해
배달 시간
모든 구성 요소가 키트 된 후 5-7 일
지불 조건
티/티
관련 제품
저희와 연락
지금 연락하세요
제품 설명
전자 장치에 대한 다층 SMT PCB 조립 ENIG RoHS 컴플라이언스
썬텍 그룹에 대해:Suntek는 PCB / FPC 조립, 케이블 조립 및 박스 빌드 조립에 대한 원 스톱 솔루션으로 EMS 분야에서 계약 공급 업체입니다. Suntek Electronics Co., Ltd는 주요 시설로,호난 지방에 위치하고 있습니다., 중국; BLSuntek Electronics Co., Ltd는 캄보디아 칸달 주에 위치한 새로운 시설입니다.
ISO9001:2015, ISO13485:2016, IATF 16949:2016 및 UL E476377 인증, 우리는 전 세계 고객에게 경쟁력있는 가격으로 자격을 갖춘 제품을 제공합니다.
  • 당신의 게르버 파일과 BOM로, 우리는 그것을 실제 제품으로 만들 수 있습니다.
  • 여러분의 실제 샘플을 가지고, 우리는 이 제품을 복사하는 데 도움이 되는 역공학 서비스를 제공할 수 있습니다.
  • 여러분의 아이디어와 함께, 우리는 이 제품을 만드는 데 도움이 되는 공동 디자인 서비스를 제공할 수 있습니다.
전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수 0

역량 개요
사양 세부 사항
소재 종류 FR-1, FR-4, CEM-1, 알루미늄 접착
재료 두께 (mm) 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
계층 수 1~32층
최대판 크기 23.00" x 35.00" ((580mm*900mm)
IPC 클래스 2급, 3급, 1급
반지형 반지 5mL/사이드 또는 그 이상 (최소 설계)
마감 접착 용매 (HASL), 납 없는 용매 (HASL), ENIG (전기 없는 니켈 침수 금), OSP, 침수 은, 침수 진, 침수 니켈, 단단한 금, 기타
구리 무게 0.5OZ-2OZ
추적/공간 너비 3 밀리 또는 그 이상
뚫어지기 공백 0.1mm (레이저 드릴링)
금속 0.036 이상
가장 작은 구멍 (완료) 0.1mm 이상
금손가락 1 ~ 4 Edge (30 ~ 50 미크론 금)
SMD 피치 00.080" - 0.020" - 0.010"
용접 마스크 종류 LPI 광택, LPI 매트, SR1000
용접 마스크 색상 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
전설 색상 흰색, 노란색, 검은색, 빨간색, 파란색
CNC 경로점 어떤 것도
최소 노선 너비 0.031"
점수 직선, 점프 스코어, 패널 가장자리에서 가장자리에, CNC*
보디 골드 HARD*, DEMERSION* (최고 50 MICRON GOLD)
데이터 파일 형식 엠베더 오프레셔가 있는 게르버 274x
FAB. 도면 형식 DXF, HPGL, DWG, PDF, 게르버
E.T 테스트 비행 탐사선, 단면, 1 위판, 클램프 껍질, 네트워크 목록
카운터 싱크 / 카운터 구멍 0.250 직경까지 사용 가능
제어 임피던스 그래요
실명 횡단선/장사 횡단선 그래요
벗겨질 수 있는 마스크 그래요
탄소 그래요
적용:
전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수 1

우리는 다음과 같은 포괄적인 제조 솔루션을 제공합니다:
  • PCB/FPC 제조
  • 부품 공급
  • PCB/FPC 조립
  • 맞춤형 케이블 / 허드 집합
  • 박스 제작

세부 서비스:
  • SMT, THT, BGA, 0201 칩 조립
  • AOI, X-Ray, ICT, FT, Burn-in
  • 비료 또는 접착제
  • 높은 혼합, 중소에서 작은 부피

전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수 2

EMS의 장점
  1. IPC-A-610 표준을 적용한 엄격한 제품 책임
  2. 모든 팀이 영어를 유창하게 할 수 있습니다.
  3. PDCA 관리 도구
  4. 100% E 테스트, 100% 시각 검사, IQC, IPQC, FQC, OQC
  5. 100% AOI 검사, X선, 3D 현미경 및 ICT
  6. 고전압 시험, 임피던스 제어 시험
  7. ISO9001, ISO13485, IATF16949 및 UL 인증
  8. 최소 주문량은 없습니다
  9. 저중량 생산에 중점을 둔다
  10. 신속하고 적시에 배달
전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수 3

왜 썬텍 을 선택 합니까?
경험 있고 신뢰할 수 있는 제조업체로서, Suntek는 한 번의 서비스를 제공합니다.PCB 제조 및 PCB 조립을 포함한 글로벌에서 모든 고객을 위해 우리의 강력한 팀과 함께 그들의 프로젝트에서 다양성 요구 사항이 있습니다그것은 고객들이 그들의 시간과 돈을 절약할 수 있도록 도움을 줄 수 있습니다. 최고의 품질과 동시에 유리한 가격으로 제품을 한 곳에서 완성할 수 있도록 말이죠.
인스턴트 인용
당신은 24 시간에서 48 시간 이내에 우리의 즉각적인 인용을 받고 프로젝트에 대한 모든 사양에 대한 긍정적 인 피드백을받을 것입니다.
강한 팀
우리의 전문적이고 경험이 풍부한 전문가와 엔지니어는 항상 PCB 설계에서 Turnkey PCB 조립에 대한 기술 지원을 제공합니다.모든 질문에는 시간 지연 없이 전체 과정에 응답 할 수 있습니다.
자동 장비
모든 첨단 자동 장비가 우리의 업무 효율성과 비용 효율성을 향상시키는 데 도움이 됩니다.우리는 당신에게 최고 품질의 판을 제공 할 수 있는 모든 것을 할 것입니다. 하지만 경쟁력 있는 가격에 시간에.
판매 후 서비스
우리는 모든 고객들의 주문을 추적할 것입니다. 우리의 고객 서비스 담당자는 모든 과정에 대한 즉각적인 업데이트를 제공하기 위해 온라인으로 사용할 수 있습니다.

우리 의 지원
우리는 비용 투명성을 보장하고 BOM 비용 분산 공유를 하고 있습니다. 우리는 글로벌에서 부품 공급자를 가지고 있습니다.
우리는 고객들에게 일정 지연이나 제품 품질 문제 등에 대해 다음과 같이 알려주는 절차를 작성했습니다.
  • 고객 서비스 절차
  • RMA 절차
  • 8D 보고서
  • 고객 서비스에서 PDCA ((계획-행정-검사-행동)
우리는 불평, 문제 및 문의에 24시간 이내에 응답합니다.
  • 주간 보고서
  • 고객 지원팀은 통신 시간을 검토합니다.
  • 고객 만족도 설문지
판매 후 서비스:
  • 모든 제품에 대한 1년 보증 기간
  • FOC 수리
  • 고장난 부품을 교체하기 위한 신속한 보상 부품

PCB 조립 품질 시스템
  • 우리의 목표는 95%의 고객 만족입니다.
  • 우리의 품질 정책: 지속적인 개선은 완벽한 품질을 만들고 고객과 윈-윈 관계에 도달합니다.
  • 우리의 해결책: 일방적이고 유연하고 지속적인 개선
  • 우리의 비즈니스 철학: 품질은 시장을 이긴다, 아이디어는 미래를 창조한다.
  • 우리의 비전: EMS 분야에서 장기적인 윈-윈 파트너.
전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수 4

PCBA 조립 흐름 차트
전자 장치용 다층 SMT PCB 조립 ENIG RoHS 준수 5

FAQ
Q1: PCB 제조에 어떤 파일을 사용합니까?
A1: 게르버, PCB, 자동 CAD
Q2: 품질을 어떻게 보장합니까?
A2: 우리의 제품은 모두 100% E-테스트입니다. PCB 조립은 100% AOI, ICT, FT 및 시각 검사, 100% BGA에 대한 엑스레이와 함께합니다.
Q3: 저희 회사 방문을 할 수 있나요?
A3: 물론, 우리의 회사를 방문하는 것을 환영합니다, Suntek Xingsha 산업 공원, Changsha, 후난 지방, 중국에 위치한.
Q4: 납품 시간은 얼마입니까?
A4: 샘플에 3-5 일, 파일 및 양에 따라 대량 생산에 7-10 일, PCB 조립에 15-20 일 소요됩니다.
Q5: 우리의 정보와 파일을 비밀로 유지하겠습니까?
A5: 물론, 그것은 우리의 기본 원칙입니다. 우리의 고객의 디자인을 보호하기 위해 비즈니스 비밀을 유지. NDA는 언제든지 서명 할 수 있습니다.
Q6. 당신과 어떻게 일합니까?
A6:
  • 이메일을 보내 PCB 레이아웃 파일, BOM 목록
  • 우리는 12시간 이내에 답변 확인을 제공하고 3-5일 이내에 제안에 응답할 것입니다.
  • 회사로부터 가격, 주문 및 지불 조건 확인을 기다리고 있습니다.
  • 명령대로 진행하겠습니다.
우리는 첨단 제조 장비와 기술, 전문 엔지니어 팀, 구매 팀, 품질 팀 및 관리 팀을 보유하고 있으며 고품질 제품과 배송 시간을 보장합니다.우리의 제품은 산업 제어에 널리 사용됩니다자동차, 통신, 의료 장비, 소비자 전자제품 등
