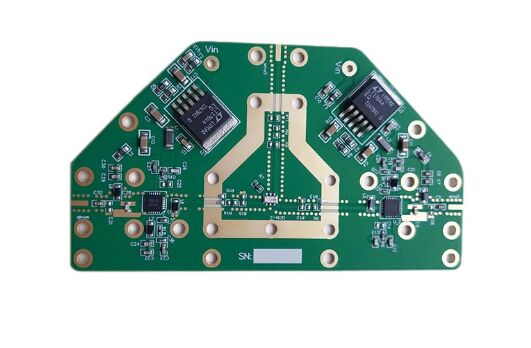

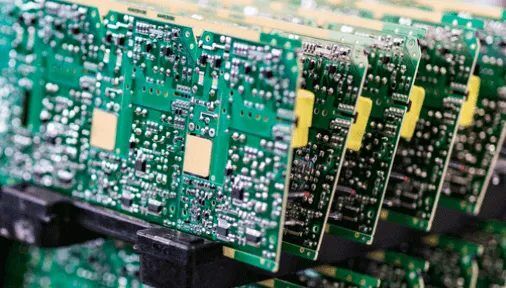

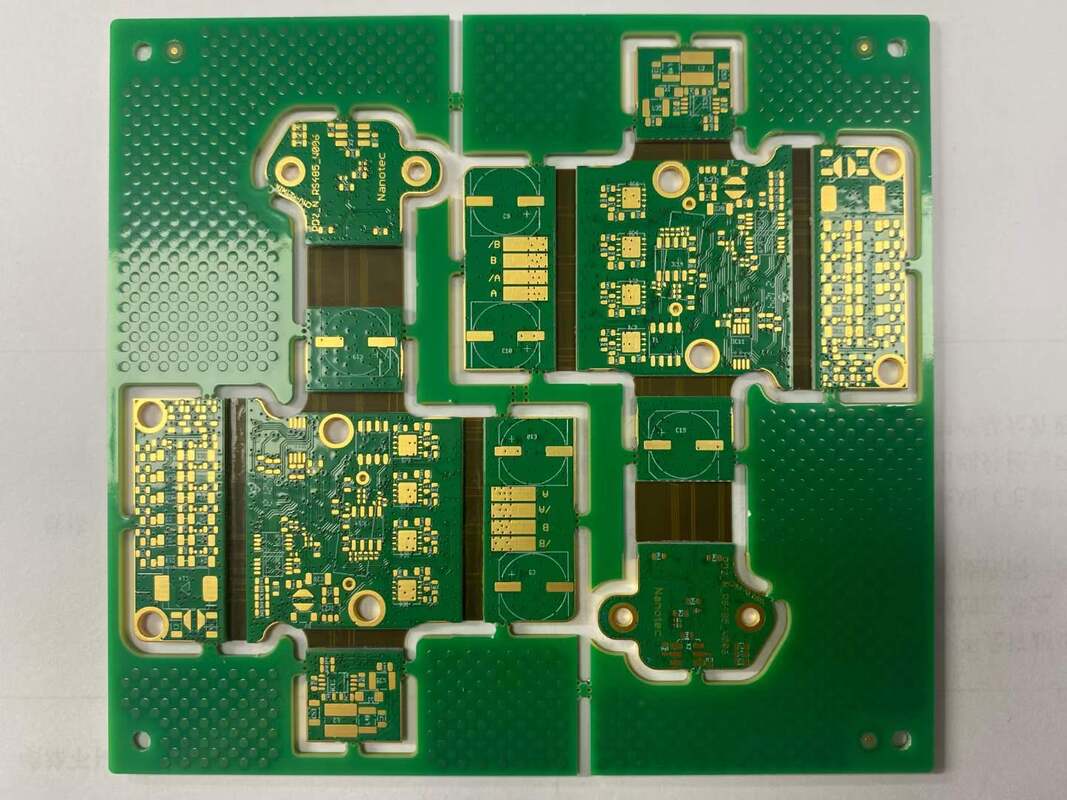

600mm*1200mm 최대 크기 ENIG 2U 표면 ROHS를 준수하는 풀키 PCB 조립 PCBA

600mm*1200mm 최대 크기 ENIG 2U 표면 ROHS를 준수하는 풀키 PCB 조립 PCBA

600mm*1200mm 최대 크기의 PCB 조립

ENIG 2U 표면 PCBA

ROHS를 준수하는 Turnkey PCB 조립

원래 장소:

중국

브랜드 이름:

Suntek

인증:

ISO9001, ISO13485, TS16949 and UL E476377

모델 번호:

F9632-652

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
목:
전자 프로젝트를위한 PCBA
최대 크기:
600mm*1200mm
표면 처리:
OSP: 0.5-0.5um
임피던스 제어:
50/90/100±10%옴
Suface:
ENIG 2u
케이블:
PVC, LSZH, OFNP, OFNR, Hytrel
수량:
프로토 타입 및 배치 생산을 지원합니다
Rohs 규정 준수:
지불 및 배송 조건
최소 주문 수량
1개
가격
Based on Gerber and BOM
포장 세부 사항
진공, 항 정적, ESD, 상자
배달 시간
모든 구성 요소를 수집한 후 1~2주
지불 조건
전신환, 페이팔
공급 능력
10000포인트/시간
관련 제품
저희와 연락
지금 연락하세요
제품 설명
SMD 소량 PCB 조립 서비스
썬텍 그룹은 PCB/FPC 조립, 케이블 조립, 혼합 기술 조립 및 박스 빌드 조립에 대한 포괄적인 원스톱 솔루션을 제공하는 전문 계약 제조업체입니다.
제조 시설
썬텍 일렉트로닉스- 중국 후난 지방에 위치한 주요 시설
BLSuntek Electronics Co., Ltd- 캄보디아 칸달 지방에 있는 새로운 시설
Suntek Electronics manufacturing facility in China
품질 인증
ISO9001:2015, ISO13485:2016, IATF 16949:2016, UL E476377 인증
우리는 전 세계 고객에게 경쟁력 있는 가격으로 우수한 제품을 공급합니다.그리고 관리팀은 고품질 제품과 적시에 배달을 보장합니다..
산업용
우리의 제품은 산업 제어, 자동차, 통신, 의료 장비, 소비자 전자제품 및 관련 산업에 널리 사용됩니다.
핵심 철학: "품질은 시장을 이기고 아이디어는 미래를 창조한다"
SMT 조립 매개 변수
SMT assembly technical parameters and specifications
조립 기술
Advanced assembly technologies and capabilities
특수 조립 기술
  • IC 프로그래밍
  • BGA 재작업
  • 탑재 칩 (COB)
  • 유텍틱 용접
  • 자동 접착
  • 양형 코팅
조립 프로세스 흐름
PCB assembly process flow chart Detailed assembly workflow diagram
썬텍 그룹은 전자제품 제조의 모든 필요에 대한 포괄적인 원스톱 솔루션을 제공하는 EMS 분야에서 선도적인 공급업체입니다.
Suntek Group manufacturing capabilities overview Suntek Group quality assurance and production facilities
