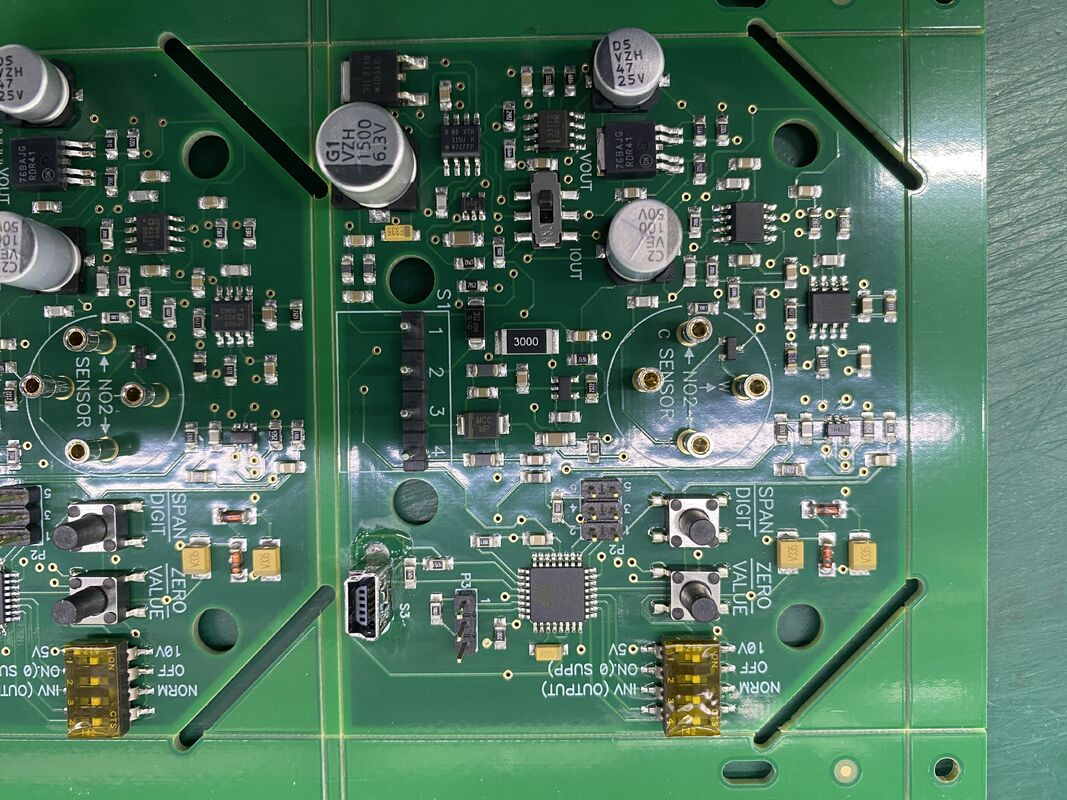

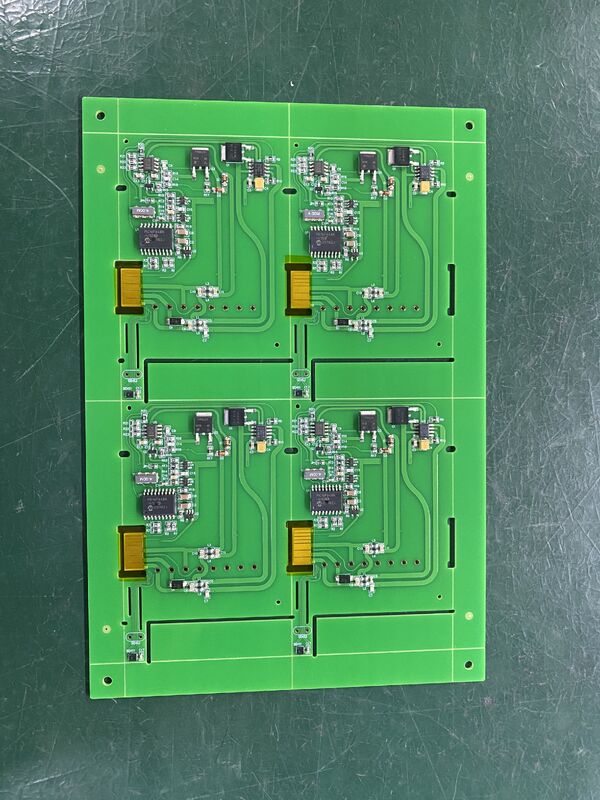

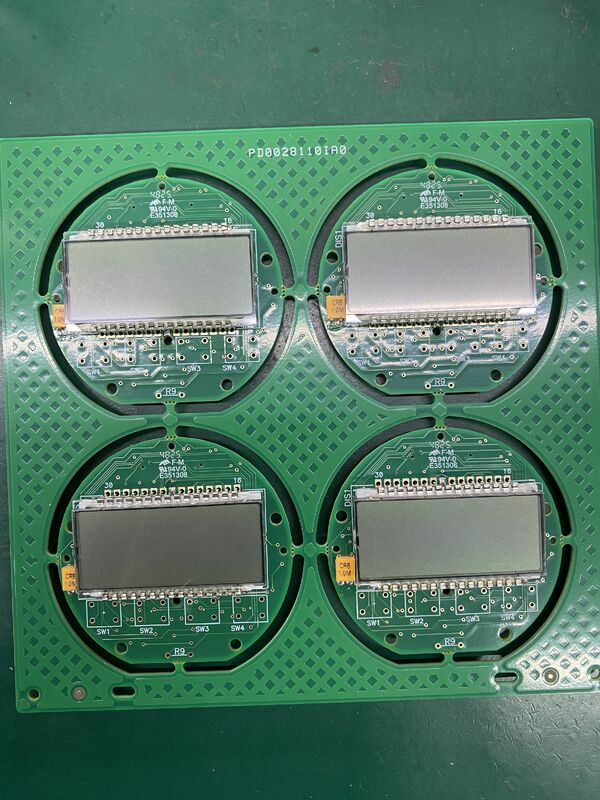

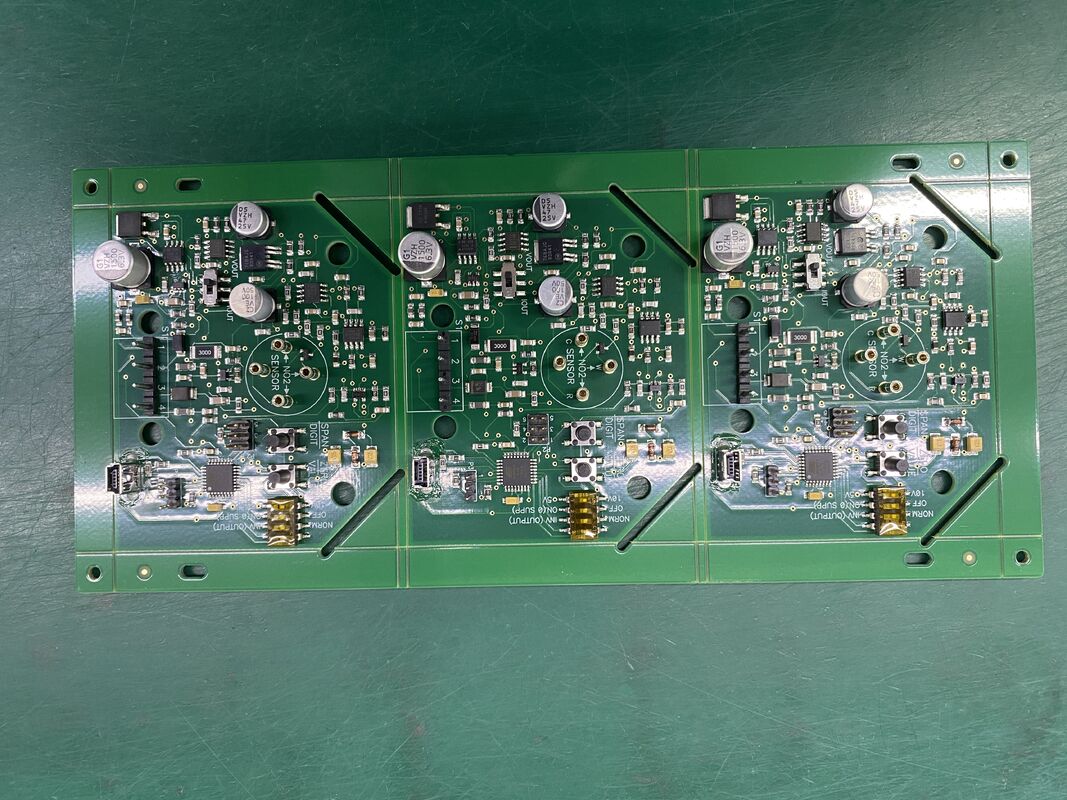

두께 0.3mm 6mm 노란색 솔더마스크 컬러를 활용한 산업용 PCB 제조 조립

제품 설명:

산업용 PCB 조립 제품은 현대 전자 제조의 엄격한 요구 사항을 충족하도록 설계된 고도로 진보된 솔루션입니다. 이 제품은 정밀한 임피던스 제어로 설계되어 복잡한 회로에서 최적의 신호 무결성과 성능을 보장합니다. 임피던스 제어는 신호 손실 및 간섭을 방지하기 위해 일관된 전기적 특성을 유지하는 것이 필수적인 고속 및 고주파 응용 분야에서 매우 중요합니다. 임피던스 제어를 통합함으로써 이 산업용 PCB 조립은 광범위한 산업 응용 분야에서 안정적인 작동을 보장하여 최첨단 전자 장치의 필수 구성 요소로 만듭니다.

이 제품의 뛰어난 특징 중 하나는 0.3mm에서 0.5mm 미만의 피치를 가진 최소 볼 공간을 처리할 수 있는 능력입니다. 이 미세 피치 사양은 조밀하게 포장된 구성 요소의 조립을 허용하여 소형 폼 팩터에서 더 높은 회로 복잡성과 더 큰 기능을 가능하게 합니다. 이러한 정밀도는 통신, 자동차 전자 제품 및 항공 우주 시스템을 포함하여 공간 제약과 성능 요구 사항이 가장 중요한 산업에서 매우 중요합니다. 이 미세 피치를 안정적으로 관리하는 능력은 산업용 인쇄 회로 기판 조립 공정의 고급 기능을 보여줍니다.

이 산업용 PCB 조립에 사용된 구리 두께는 4OZ로, 우수한 전도성과 전류 전달 능력을 제공합니다. 두꺼운 구리 층은 향상된 열 관리 및 전력 처리가 필요한 응용 분야에 유용합니다. 4OZ 구리를 사용하면 PCB가 과열되지 않고 더 높은 전류 부하를 지원하여 까다로운 산업 환경에서 내구성과 장기적인 안정성을 보장할 수 있습니다. 이 속성은 또한 PCB의 견고성에 기여하여 우수한 전기적 성능과 기계적 강도가 필요한 고강도 응용 분야에 적합하게 만듭니다.

실크스크린 색상에 대한 사용자 정의 옵션에는 흰색, 검은색, 노란색 및 기타 색상이 포함되어 PCB 표면에 선명하고 내구성이 있는 표시를 할 수 있습니다. 실크스크린은 구성 요소 지정자, 로고 및 조립 지침과 같은 필수 정보를 제공하여 산업용 PCB 제조 공정에서 중요한 역할을 합니다. 여러 실크스크린 색상 옵션을 사용할 수 있으면 시각적 구별과 가독성이 향상되어 조립, 테스트 및 유지 관리 단계에서 특히 유용합니다. 실크스크린 색상 선택의 이러한 유연성은 다양한 산업 요구 사항 및 미적 선호도에 대한 제품의 적응성을 반영합니다.

이 산업용 PCB 조립 제품이 지원하는 최대 PCB 크기는 인상적인 600mm x 1200mm입니다. 이 큰 폼 팩터 기능은 광범위하고 복잡한 회로 설계를 수용하여 고밀도 및 대규모 PCB가 필요한 산업 응용 분야에 이상적입니다. 산업 제어 시스템, 대형 통신 장치 또는 정교한 계측기에 사용되든 이 크기의 PCB를 제조하고 조립하는 능력은 혁신과 기능의 가능성을 확장합니다. 크기 용량은 또한 품질이나 정밀도를 손상시키지 않고 대형 패널을 처리할 수 있는 고급 산업용 PCB 제조 공정을 강조합니다.

요약하면, 이 산업용 PCB 조립 제품은 임피던스 제어, 미세 피치 볼 간격, 두꺼운 구리 층, 사용자 정의 가능한 실크스크린 색상 및 대형 PCB 크기 지원과 같은 중요한 기능을 결합하여 산업용 PCB 제조 공정에서 우수성을 보여줍니다. 이러한 속성은 함께 우수한 전기적 성능, 신뢰성 및 다용성을 보장하여 고속 데이터 전송, 전력 집약적 장치 또는 복잡한 다층 회로 등 광범위한 산업 응용 분야에 적합하게 만듭니다. 이 산업용 인쇄 회로 기판 조립은 최첨단 전자 솔루션을 위한 강력하고 효율적인 기반을 제공합니다.

산업용 PCB 제조 공정에서 고급 기술을 활용하여 이 제품은 생산되는 모든 장치에서 일관성, 정밀성 및 고품질을 보장합니다. 설계 및 제조 표준은 엄격한 산업 요구 사항을 충족하여 가혹한 작동 조건에서도 안정적으로 작동하도록 보장합니다. 산업이 계속 발전하고 더욱 정교한 전자 시스템을 통합함에 따라 이 산업용 PCB 조립은 최고 수준의 제품을 시장에 제공하려는 제조업체에게 신뢰할 수 있고 혁신적인 선택으로 두각을 나타냅니다.

특징:

• 제품 이름: 산업용 PCB 조립
• 솔더마스크 색상 옵션: 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
• 최대 PCB 크기: 600*1200mm
• 재료 유형: FR4, CEM-1, CEM-3
• 두께 범위: 0.3mm ~ 6mm
• 보증: 1년
• 신뢰할 수 있는 산업 전자 조립 서비스 제공
• 산업용 PCB 제작 조립 전문 지식
• 다양한 응용 분야를 위한 포괄적인 산업 전자 조립 서비스

기술 매개변수:

응용 분야:

산업용 PCB 조립은 다양한 산업 전자 응용 분야에서 중요한 역할을 하며 복잡한 회로 요구 사항에 대한 신뢰할 수 있고 고품질의 솔루션을 제공합니다. 임피던스 제어, 4OZ 구리 두께 및 최대 PCB 크기 600*1200mm와 같은 고급 기능을 갖춘 이 제품은 산업 전자 회로 조립의 엄격한 요구 사항을 충족하도록 설계되었습니다. 이러한 속성은 가혹한 산업 환경에서 향상된 신호 무결성, 내구성 및 성능을 보장하여 중요한 전자 시스템에 이상적입니다.

산업 전자 기판 조립 공정은 엄격한 100% AOI(자동 광학 검사), FCT(기능 회로 테스트) 및 ICT(인서킷 테스트) 서비스로 지원됩니다. 이러한 포괄적인 테스트 방법론은 각 PCB 조립이 정확한 품질 표준을 충족하여 결함을 최소화하고 일관된 기능을 보장합니다. 이러한 철저한 테스트는 자동화, 기계 제어 및 전력 관리 시스템과 같이 신뢰성과 정밀도가 가장 중요한 산업에서 필수적입니다.

사용자 정의는 이 산업 전자 조립 서비스의 또 다른 주요 장점입니다. 프로젝트에 특정 임피던스 제어 매개변수, 고유한 구리 두께 또는 최대 600*1200mm의 특수 PCB 치수가 필요한지 여부에 관계없이 서비스는 정확한 고객 사양에 맞게 조립을 맞춤화할 수 있습니다. 이러한 유연성은 로봇 공학, 계측 및 중장비 전자 제품을 포함하여 광범위한 산업 응용 분야에 적합하게 만듭니다.

산업용 PCB 조립의 일반적인 응용 사례에는 공장 자동화 시스템, 산업 제어 패널, 에너지 관리 장치 및 제조 공장 내 통신 장비가 포함됩니다. 견고한 설계와 세심한 테스트는 조립된 기판이 산업 환경에서 일반적으로 발견되는 고온, 진동 및 전기적 노이즈와 같은 극한 조건을 견딜 수 있도록 보장합니다.

요약하면, 산업 전자 회로 조립, 산업 전자 기판 조립 및 산업 전자 조립 서비스는 높은 신뢰성, 사용자 정의 및 우수한 전기적 성능을 요구하는 산업에 대한 포괄적인 솔루션을 제공합니다. 임피던스 제어, 4OZ 구리, 광범위한 테스트 및 대형 PCB 크기 용량의 조합은 이 제품을 복잡하고 중요한 산업 전자 응용 분야에 탁월한 선택으로 만듭니다.

사용자 정의:

당사의 산업용 PCB 조립 제품은 산업용 PCB 제조 조립의 엄격한 요구 사항을 충족하도록 맞춤화된 포괄적인 사용자 정의 서비스를 제공합니다. 모든 기판의 최고 품질과 신뢰성을 보장하기 위해 100% AOI, FCT 및 ICT 테스트 서비스를 제공합니다.

0.3mm에서 최대 6mm까지 다양한 두께를 지원하며, 4.5mm 이상(T＞4.5mm)의 최대 두께 기능을 포함하여 다양한 산업 응용 분야를 수용합니다. 솔더마스크 색상에는 녹색, 빨간색, 파란색, 검은색, 흰색 및 노란색이 포함되어 다용도 설계 옵션을 허용합니다.

FR4, CEM-1 및 CEM-3과 같은 프리미엄 재료를 사용하여 당사의 산업 전자 조립 서비스는 견고하고 내구성이 뛰어난 인쇄 회로 기판을 보장합니다. 당사의 산업용 인쇄 회로 조립 공정은 성능과 수명을 위해 최적화되어 까다로운 산업 환경에 이상적입니다.

지원 및 서비스:

당사의 산업용 PCB 조립 제품은 최적의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 전문 서비스로 지원됩니다. 설계 컨설팅, 조립 공정 최적화 및 문제 해결을 포함하여 전체 제품 수명 주기 동안 전문가의 지원을 제공합니다.

당사의 기술 지원 팀은 설치 안내, 펌웨어 업데이트 및 기존 시스템과의 통합을 지원합니다. 또한 원활한 구현 및 유지 관리를 용이하게 하기 위해 자세한 문서 및 리소스를 제공합니다.

또한 특정 요구 사항을 해결하고 팀의 기술 역량을 향상시키기 위해 맞춤형 교육 세션 및 현장 지원을 제공합니다. 당사의 약속은 가동 중지 시간을 최소화하고 생산성을 극대화하기 위해 시기 적절하고 효과적인 솔루션을 제공하는 것입니다.

기술 문의 또는 서비스 요청이 있는 경우 전담 지원 전문가가 산업용 PCB 조립이 최고 효율로 작동하도록 지원할 준비가 되어 있습니다.

포장 및 배송:

당사의 산업용 PCB 조립 제품은 운송 중 최대 보호를 보장하기 위해 신중하게 포장됩니다. 각 조립품은 정전기 방지 백에 넣어 정전기 방전을 방지한 다음 튼튼한 골판지 상자 내부에 폼 인서트로 완충합니다. 이 포장 방법은 구성 요소를 물리적 손상, 습기 및 환경 오염 물질로부터 보호합니다.

배송을 위해 표준 지상, 신속 항공 화물 및 국제 배송을 포함하여 배송 요구 사항에 맞게 조정된 여러 옵션을 제공합니다. 모든 배송물은 안심할 수 있도록 추적 및 보험에 가입되어 있습니다. 또한 산업용 PCB 조립 제품의 안전하고 시기 적절한 배송을 보장하기 위해 전자 제품 운송에 대한 모든 규제 요구 사항을 준수합니다.

FAQ:

Q1: 산업용 PCB 조립품에 어떤 유형의 구성 요소를 조립할 수 있습니까?

A1: 당사의 산업용 PCB 조립품은 다양한 산업 응용 분야의 요구 사항을 충족하기 위해 스루홀, 표면 실장 장치(SMD) 및 혼합 기술 구성 요소를 포함한 광범위한 구성 요소를 지원합니다.

Q2: 산업용 PCB 조립 주문의 일반적인 생산 리드 타임은 얼마입니까?

A2: 표준 리드 타임은 일반적으로 주문의 복잡성과 수량에 따라 7~15영업일입니다. 요청 시 신속 서비스가 제공됩니다.

Q3: 산업용 PCB 조립에 대해 어떤 품질 표준을 따릅니까?

A3: 산업 환경에서 높은 신뢰성과 성능을 보장하기 위해 IPC-A-610 표준을 준수하는 엄격한 품질 관리 프로세스를 준수합니다.

Q4: 산업용 PCB 조립에 대한 대량 생산을 처리할 수 있습니까?

A4: 예, 소량 프로토타입과 대량 생산 실행을 효율적으로 관리할 수 있는 용량과 고급 장비를 갖추고 있습니다.

Q5: 조립된 PCB에 대한 테스트 서비스를 제공합니까?

A5: 물론입니다. 조립품이 모든 사양을 충족하는지 확인하기 위해 AOI(자동 광학 검사), 기능 테스트 및 인서킷 테스트를 포함한 포괄적인 테스트 옵션을 제공합니다.
