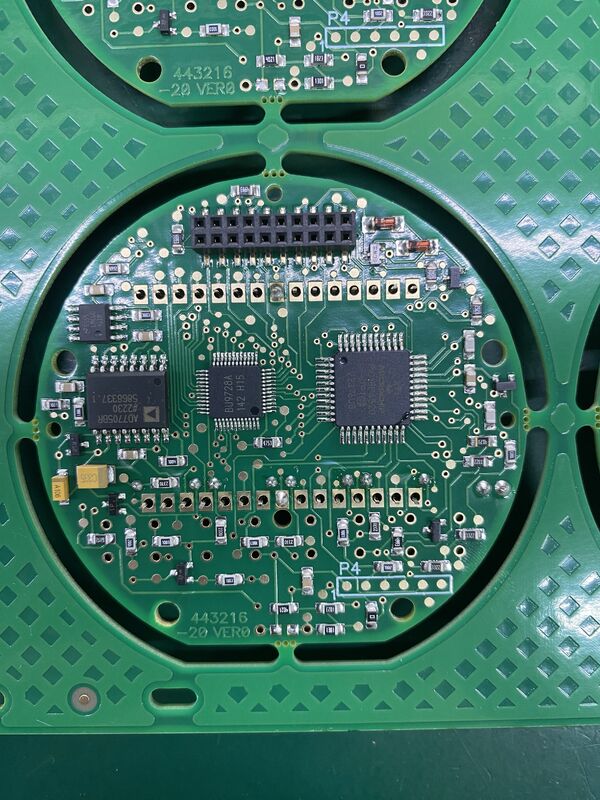

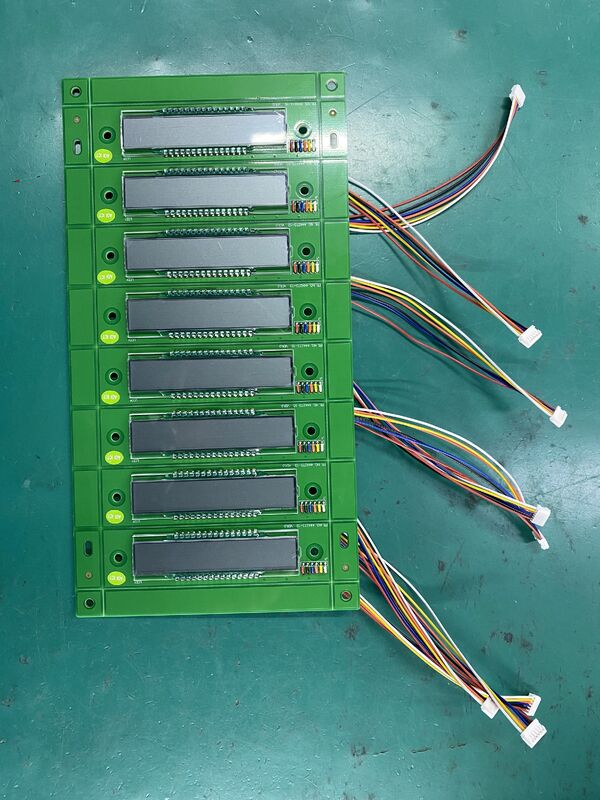

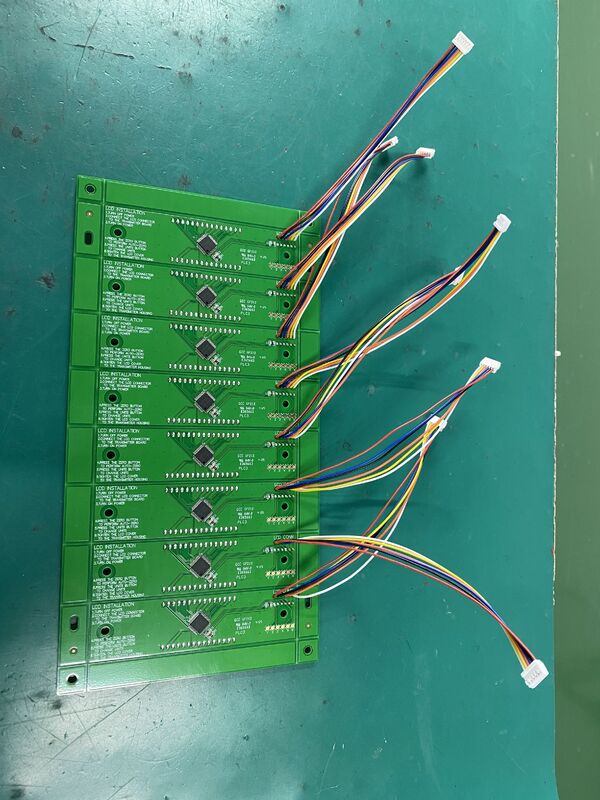

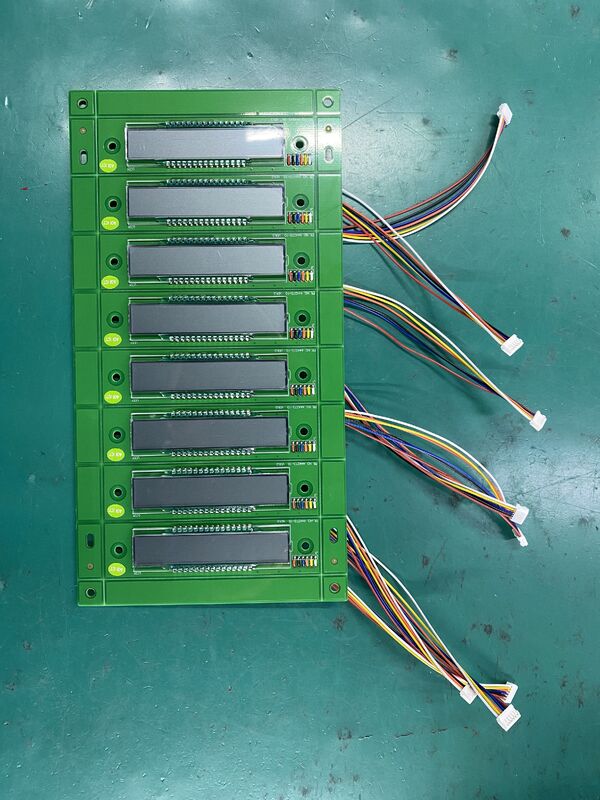

OEM 전자 산업 PCB 조립 맞춤형 예 최대 PCB 크기 6001200mm 산업 회로 기판 조립 서비스

제품 설명:

저희 산업용 PCB 조립 제품은 현대 산업 응용 분야의 까다로운 요구 사항을 충족하도록 설계된 포괄적인 솔루션을 제공합니다. 정밀성과 신뢰성을 염두에 두고 설계된 이 제품은 다양한 산업용 전자 제품을 지원하도록 설계되어 다양한 작동 환경에서 최적의 성능과 내구성을 보장합니다. 산업용 인쇄 회로 조립품은 혹독한 조건을 견딜 수 있는 견고하고 효율적인 전자 조립품을 찾는 산업 분야에 필수적인 구성 요소입니다.

이 제품은 0.3mm에서 6mm까지의 인상적인 두께 범위를 특징으로 하여 다양한 산업 요구 사항에 맞게 유연성과 적응성을 제공합니다. 이 범위는 조립품이 다양한 기계적 및 열적 응력을 처리할 수 있도록 하여 고강도 응용 분야에 이상적입니다. 또한 PCB 두께는 0.2mm에서 최대 3.2mm까지 다양하여 특정 기술적 요구 사항에 따라 사용자 정의할 수 있습니다. 이러한 두께 선택의 정밀성은 조립된 PCB가 구조적 무결성을 유지하면서 전기적 성능을 향상시키도록 보장합니다.

사용자 정의는 산업용 PCB 조립 서비스의 핵심 측면입니다. 각 산업 응용 분야가 고유한 사양을 가질 수 있다는 점을 이해하여 이러한 정확한 요구 사항을 충족하기 위한 맞춤형 솔루션을 제공합니다. 특정 치수, 구성 요소 배열 또는 특수 재료와 관계없이 당사 팀은 고객과 긴밀히 협력하여 생산 라인에 완벽하게 맞는 조립품을 제공합니다. 이러한 사용자 정의에 대한 약속은 설계에서 최종 조립까지 엔드 투 엔드 지원을 제공하는 것을 목표로 하는 광범위한 산업 전자 조립 서비스의 일부입니다.

솔더 마스크의 색상 옵션은 녹색, 빨간색, 파란색, 검은색, 흰색 및 노란색을 포함하여 다양하고 생생합니다. 이러한 색상 선택은 조립된 PCB의 미적 매력을 향상시킬 뿐만 아니라 복잡한 조립품에서 검사 및 다양한 회로 기판 간의 차별화를 위한 가시성 향상과 같은 실용적인 목적에도 기여합니다. 여러 솔더 마스크 색상의 가용성은 기능적이고 시각적으로 뚜렷한 제품을 제공하려는 당사의 노력을 반영합니다.

당사의 산업용 PCB 제조 공정은 엄격한 품질 관리 조치와 첨단 기술 통합을 특징으로 합니다. 재료 선택부터 최종 조립까지 제조 공정의 각 단계는 산업 표준 및 고객 사양 준수를 보장하기 위해 엄격한 테스트를 거칩니다. 이러한 세심한 접근 방식은 고장 시 선택 사항이 아닌 산업 응용 분야에 중요한 완성된 제품의 높은 신뢰성과 수명을 보장합니다.

산업용 인쇄 회로 조립품에 대한 신뢰를 더욱 심어주기 위해 1년 보증을 제공합니다. 이 보증은 품질 및 고객 만족에 대한 당사의 약속을 강조하며, 제품이 시간이 지남에 따라 안정적으로 작동할 것임을 고객에게 보장합니다. 보증 기간 내에 문제가 발생할 경우 당사 지원팀이 즉시 지원을 제공하고 문제를 신속하게 해결할 수 있습니다.

요약하면, 당사의 산업용 PCB 조립 제품은 다양한 산업 전자 제품 요구 사항에 대한 견고하고 사용자 정의 가능하며 고품질의 솔루션으로 돋보입니다. 적응 가능한 두께 범위, 여러 솔더 마스크 색상 옵션 및 포괄적인 1년 보증을 통해 산업 환경의 엄격한 요구 사항을 충족하도록 설계되었습니다. 신뢰할 수 있는 산업 전자 조립 서비스와 세심한 산업용 PCB 제조 공정을 통해 이 제품은 우수한 성능, 내구성 및 고객 만족을 보장합니다. 기존 시스템을 업그레이드하거나 새로운 산업용 전자 장치를 개발하는 경우 당사의 산업용 PCB 조립 제품은 안정적이고 효율적인 회로 조립을 위한 이상적인 선택입니다.

특징:

• 제품명: 산업용 PCB 조립
• 솔더 마스크 색상 옵션: 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
• 두께 범위: 0.3mm ~ 6mm
• 구리 무게: 4OZ
• 테스트 서비스: 품질 보증을 위한 100% AOI, FCT, ICT 테스트
• 실크스크린 색상 옵션: 흰색, 검은색, 노란색 등
• 높은 정밀도를 보장하기 위해 산업용 PCB 제조 공정에 최적화됨
• 신뢰할 수 있는 성능을 위한 고급 산업용 PCB 제조 조립 기술
• 다양한 산업 요구 사항을 충족하는 포괄적인 산업용 PCB 제작 조립

기술적 매개변수:

응용 분야:

산업용 PCB 조립 제품은 OEM 전자 제품 제조업체를 위해 맞춤화된 안정적이고 정밀한 솔루션을 제공하여 광범위한 산업 전자 제품 응용 분야에서 중요한 역할을 합니다. 이러한 제품은 내구성, 성능 및 정확성이 가장 중요한 산업 환경의 엄격한 요구 사항을 충족하도록 설계되었습니다. 0.2-3.2mm의 PCB 두께 범위와 4.5mm를 초과하는 최대 두께를 처리하는 기능을 갖춘 이러한 조립품은 다양한 산업 응용 분야에 유연성과 견고성을 제공합니다.

산업용 PCB 조립의 주요 응용 사례 중 하나는 정밀 임피던스 제어가 필요한 복잡한 산업용 전자 장치의 제조입니다. 이 기능은 신호 무결성을 보장하고 자동화 시스템, 제어 패널 및 기계류에 사용되는 고주파 및 고속 전자 회로에 필수적인 전자기 간섭을 줄입니다. 엄격한 임피던스 제어를 유지하는 능력은 이러한 조립품을 차별화하여 미션 크리티컬 산업 전자 제품에 이상적으로 만듭니다.

산업용 인쇄 회로 기판 조립품은 또한 자동차 전자 제품, 항공 우주 장비, 전력 관리 시스템 및 중장비 제어와 같은 분야에서 광범위하게 사용됩니다. 이러한 시나리오는 100% 자동 광학 검사(AOI), 기능 회로 테스트(FCT) 및 인서킷 테스트(ICT)를 포함한 포괄적인 테스트 서비스를 통해 보장되는 높은 신뢰성과 일관된 성능을 요구합니다. 이러한 엄격한 테스트는 각 PCB 조립품이 품질 표준을 충족하고 까다로운 산업 환경에서 완벽하게 작동하도록 보장합니다.

또한 이러한 제품과 함께 제공되는 산업 전자 조립 서비스는 고유한 설계 사양 및 생산량에 적응하여 OEM 고객에게 맞춤형 솔루션을 지원합니다. 프로토타입 개발이든 대량 생산이든, 이 서비스는 구성 요소 소싱부터 최종 조립까지 모든 것을 포함하여 고객의 산업 제품에 원활하게 통합되도록 보장합니다.

요약하면, 산업용 PCB 조립 솔루션은 신뢰성, 정밀성 및 사용자 정의가 중요한 광범위한 산업 응용 분야에 적합합니다. 임피던스 제어에서 두꺼운 PCB 설계를 지원하고 철저한 테스트를 제공하는 것까지, 이러한 조립품은 현대 산업 전자 제품 제조의 중추를 형성합니다. 이를 통해 OEM 전자 제품 제조업체는 다양한 산업 시나리오에 적합한 고품질, 내구성 및 효율적인 전자 시스템을 개발할 수 있습니다.

사용자 정의:

당사의 산업용 PCB 제작 조립 서비스는 프로젝트의 특정 요구 사항을 충족하기 위해 포괄적인 제품 사용자 정의를 제공합니다. 산업 응용 분야의 내구성과 신뢰성을 보장하기 위해 고품질 FR4를 기본 재료로 사용합니다. 고객은 설계 요구 사항에 맞게 녹색, 빨간색, 파란색, 검은색, 흰색 및 노란색을 포함한 다양한 솔더 마스크 색상 중에서 선택할 수 있습니다.

최대 PCB 크기가 600*1200mm인 당사의 산업 회로 기판 조립 기능은 크고 복잡한 기판을 수용합니다. 산업용 PCB 제작 조립에서 최적의 전기적 성능과 신호 무결성을 보장하기 위해 정밀한 임피던스 제어를 제공합니다.

또한 회로 기판의 가시성과 미적 감각을 향상시키기 위해 흰색, 검은색, 노란색 및 기타 옵션과 같은 사용자 정의 가능한 실크스크린 색상을 제공합니다. 고품질, 신뢰성 및 효율적인 회로 기판 조립품을 제공하는 맞춤형 솔루션을 위해 당사의 산업용 PCB 제작 조립 서비스를 신뢰하십시오.

지원 및 서비스:

당사의 산업용 PCB 조립 제품은 최적의 성능과 신뢰성을 보장하기 위해 최선을 다하는 전담 기술 지원 팀에서 지원합니다. 특정 산업 요구 사항을 충족하기 위해 설계 컨설팅, 조립 공정 최적화 및 품질 보증 테스트를 포함한 포괄적인 서비스를 제공합니다.

당사의 전문가는 조립된 PCB의 내구성과 기능을 향상시키기 위해 구성 요소 선택, 솔더링 기술 및 산업 표준 준수에 대한 지침을 제공합니다. 또한 가동 중지 시간을 최소화하고 생산 효율성을 유지하기 위해 문제 해결 지원 및 수리 서비스를 제공합니다.

또한 자동 광학 검사(AOI) 및 X선 분석과 같은 엄격한 검사 프로토콜을 통해 맞춤형 프로토타입 제작 및 소규모에서 대규모 생산 실행을 제공하여 최고 품질 표준을 보장합니다.

탁월함을 위한 당사의 노력은 산업용 PCB 조립품이 운영 요구 사항에 맞게 조정된 지속적인 기술 조언 및 생산 후 지원을 통해 까다로운 환경에서 일관된 성능을 제공하도록 보장합니다.

포장 및 배송:

당사의 산업용 PCB 조립 제품은 운송 중 보호를 보장하기 위해 최대한 주의하여 포장됩니다. 각 조립된 PCB는 정전기 방지 백에 넣어 정전기 방전 손상을 방지합니다. 그런 다음 기판은 물리적 손상을 방지하기 위해 폼 인서트 또는 버블 랩으로 안전하게 쿠션 처리됩니다.

배송을 위해 포장된 PCB는 구조적 강도를 제공하기 위해 튼튼한 이중 벽 골판지 상자에 넣습니다. 주문 수량 및 취약성에 따라 여러 겹의 보호가 적용됩니다. 모든 패키지에는 “취급 주의” 및 “주의해서 취급하십시오.”와 같은 취급 지침이 명확하게 표시되어 있습니다.

적시하고 안전한 배송을 보장하기 위해 신뢰할 수 있는 화물 및 택배 서비스와 협력합니다. 모든 배송에 대해 추적 정보가 제공되어 고객이 주문 상태를 실시간으로 모니터링할 수 있습니다.

특정 배송 규정에 대한 맞춤형 보호 또는 준수를 위해 요청 시 특수 포장 옵션을 사용할 수 있습니다. 당사의 목표는 완벽한 상태로 도착하여 즉시 사용할 수 있는 산업용 PCB 조립품을 제공하는 것입니다.

FAQ:

Q1: 산업용 PCB 조립 서비스를 통해 어떤 유형의 PCB를 조립할 수 있습니까?

A1: 당사의 산업용 PCB 조립 서비스는 단면, 양면 및 다층 기판을 포함한 광범위한 PCB 유형을 지원합니다. 다양한 산업 요구 사항을 충족하기 위해 강성, 유연성 및 강성-플렉스 PCB를 처리할 수 있습니다.

Q2: 산업용 PCB 조립에 어떤 조립 기술을 사용합니까?

A2: 조립된 PCB에서 높은 정밀도와 신뢰성을 보장하기 위해 표면 실장 기술(SMT), 스루홀 기술(THT) 및 혼합 기술과 같은 고급 조립 기술을 활용합니다.

Q3: 산업용 PCB 조립 주문의 일반적인 처리 시간은 얼마나 됩니까?

A3: 처리 시간은 주문의 복잡성과 양에 따라 다릅니다. 일반적으로 표준 주문은 7~14영업일 이내에 완료됩니다. 긴급 프로젝트를 위해 신속 처리 서비스도 제공합니다.

Q4: PCB 조립을 위한 구성 요소 소싱을 처리할 수 있습니까?

A4: 예, 포괄적인 구성 요소 소싱 서비스를 제공합니다. 신뢰할 수 있는 공급업체와 협력하여 고품질 구성 요소를 조달하여 산업 표준 및 프로젝트 가용성을 준수합니다.

Q5: PCB 조립 공정 중에 어떤 품질 관리 조치가 구현됩니까?

A5: 당사의 산업용 PCB 조립 공정에는 자동 광학 검사(AOI), 솔더 조인트 무결성을 위한 X선 검사, 인서킷 테스트(ICT) 및 기능 테스트와 같은 여러 품질 관리 단계가 포함되어 최고 품질과 성능을 보장합니다.
